内螺纹

以M18X1.5为例
螺纹内径最大处为18，螺纹牙高为1.5mm

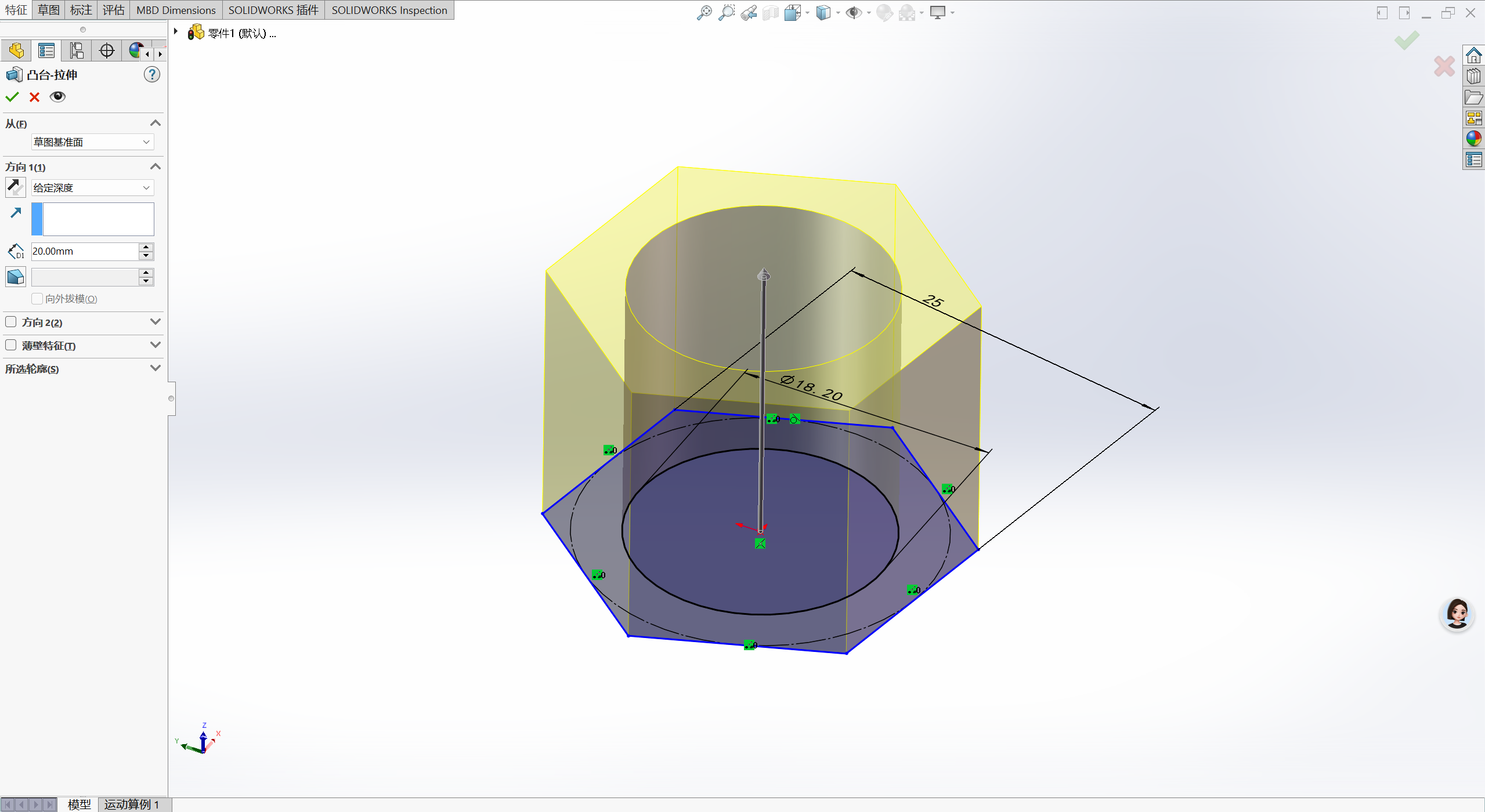

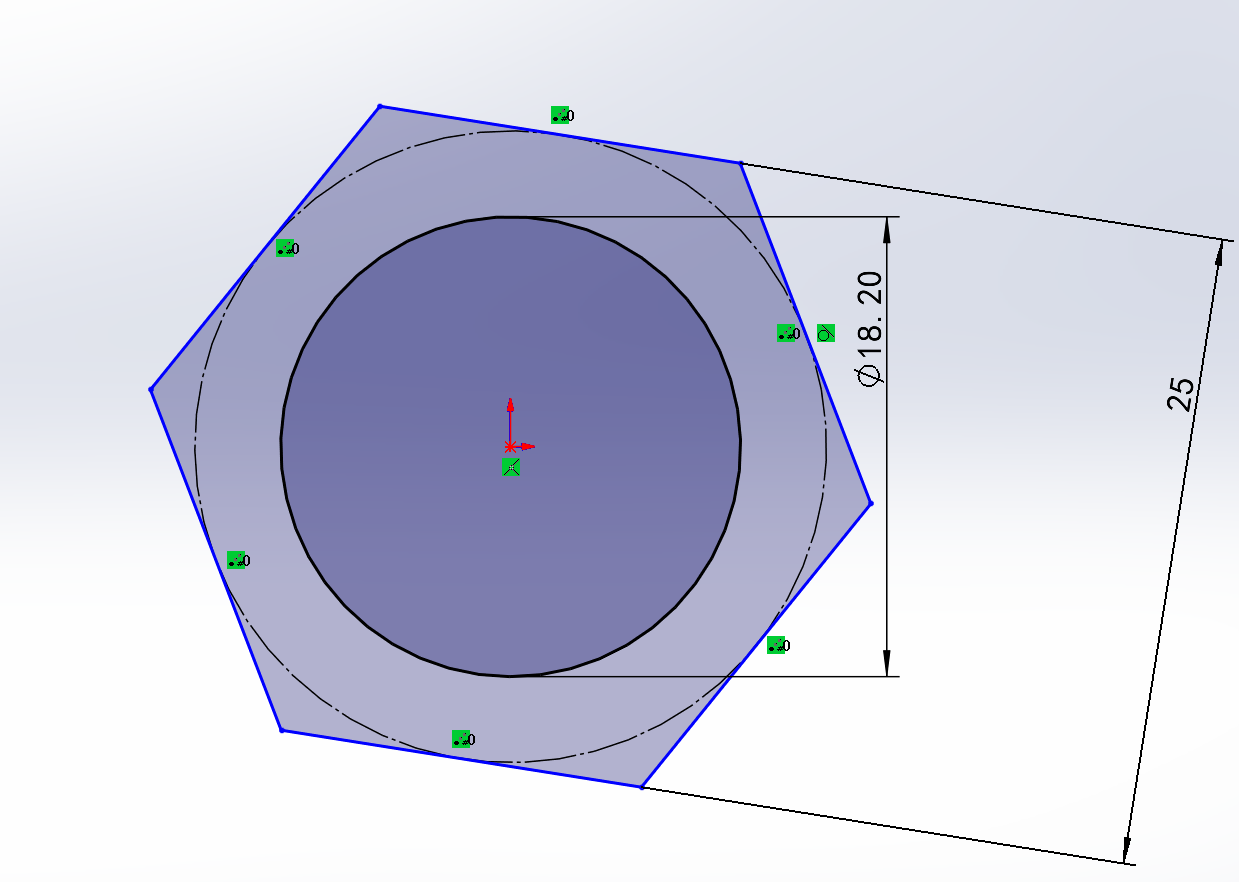

画外框

由于存在误差，需加0.2mm直径公差，增加后内径为18.2mm

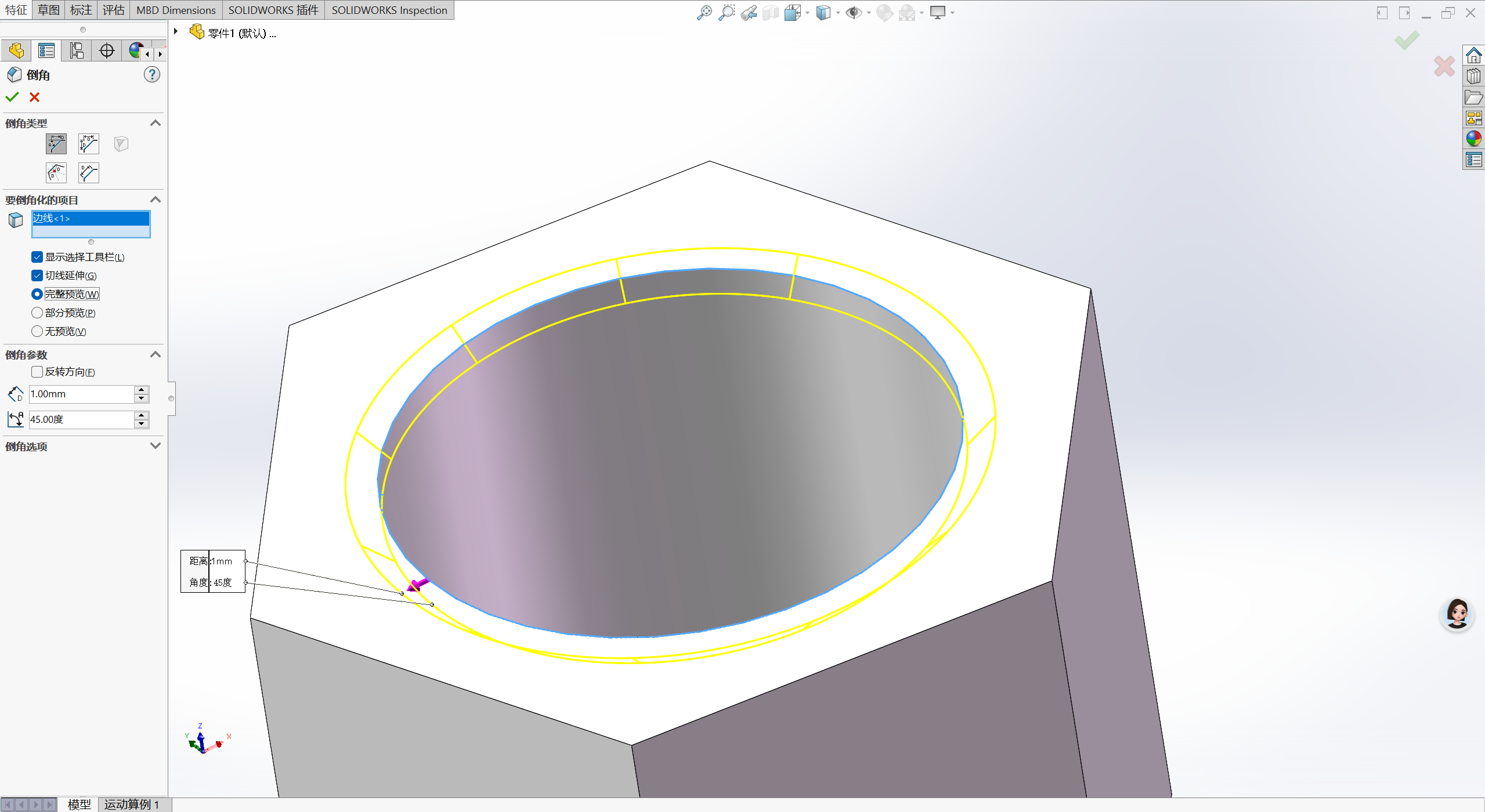

倒角

螺纹边处倒角1mm

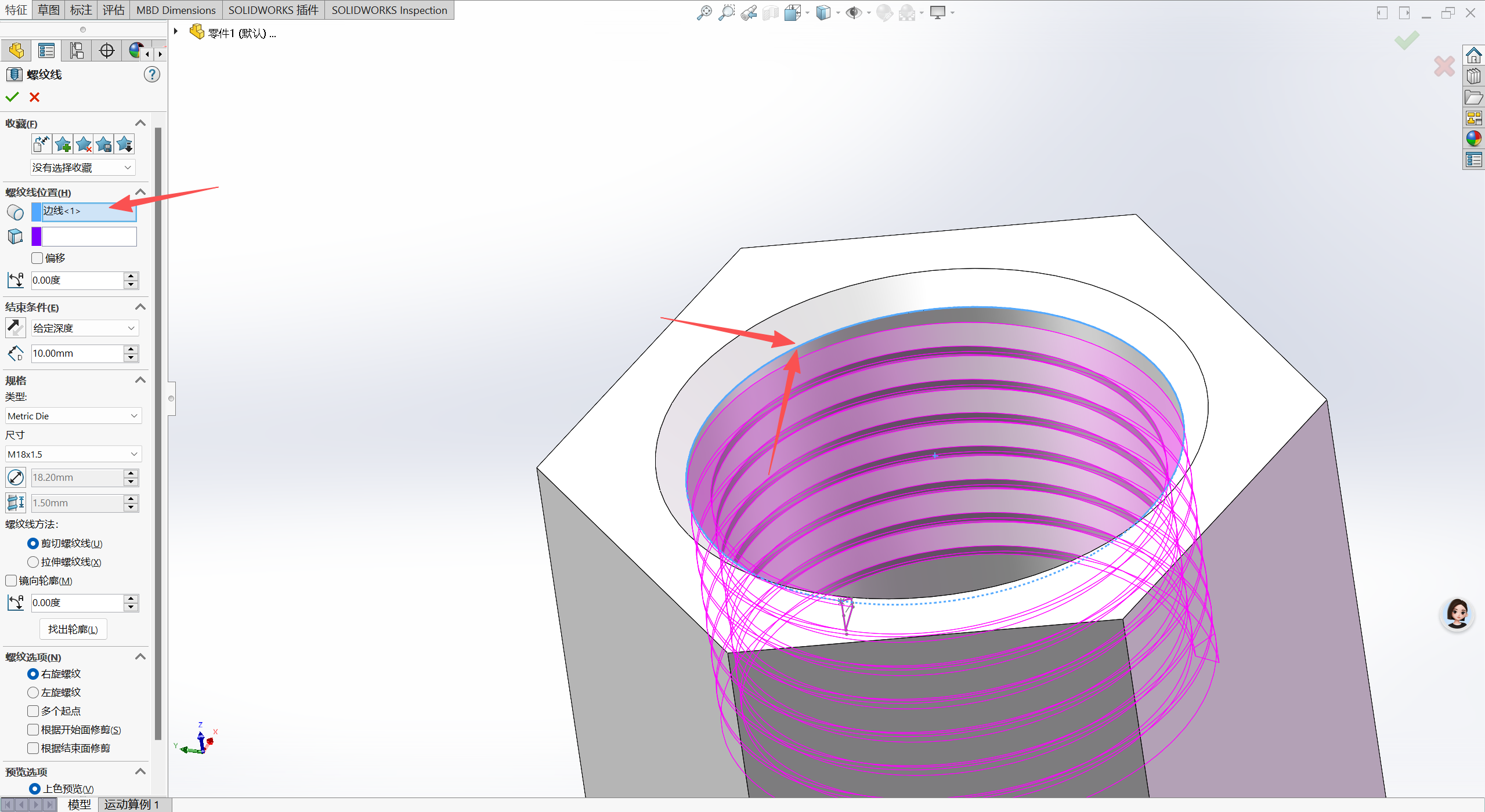

画螺纹

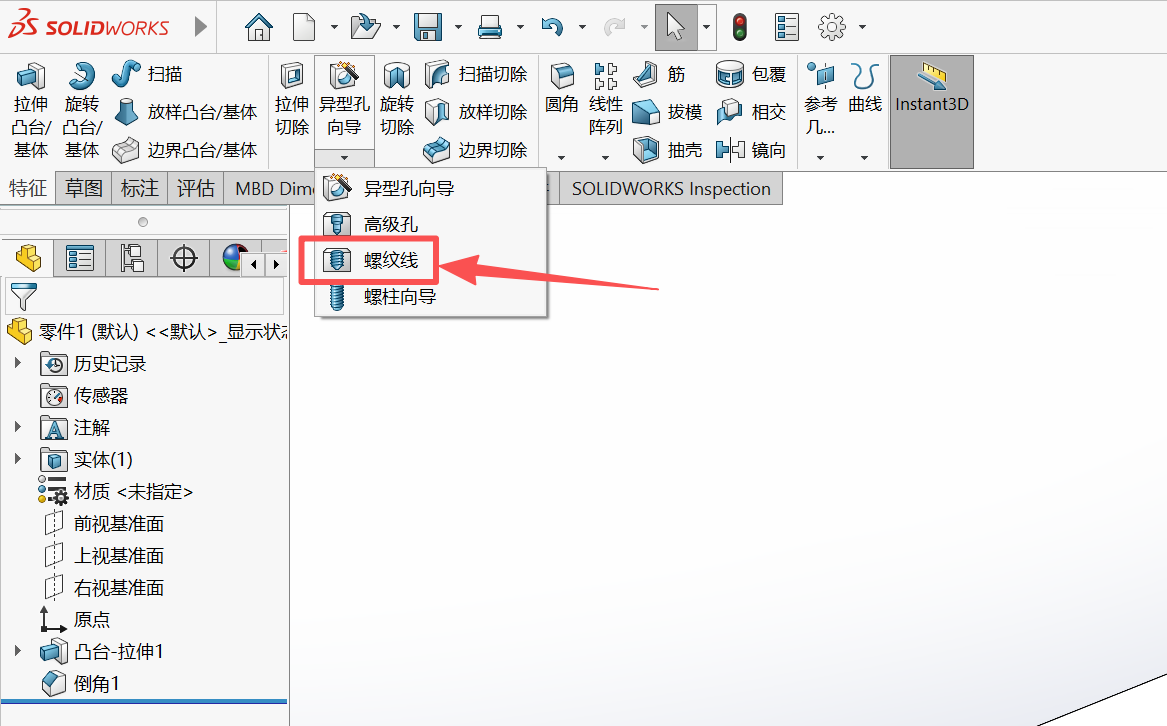

选择螺纹线

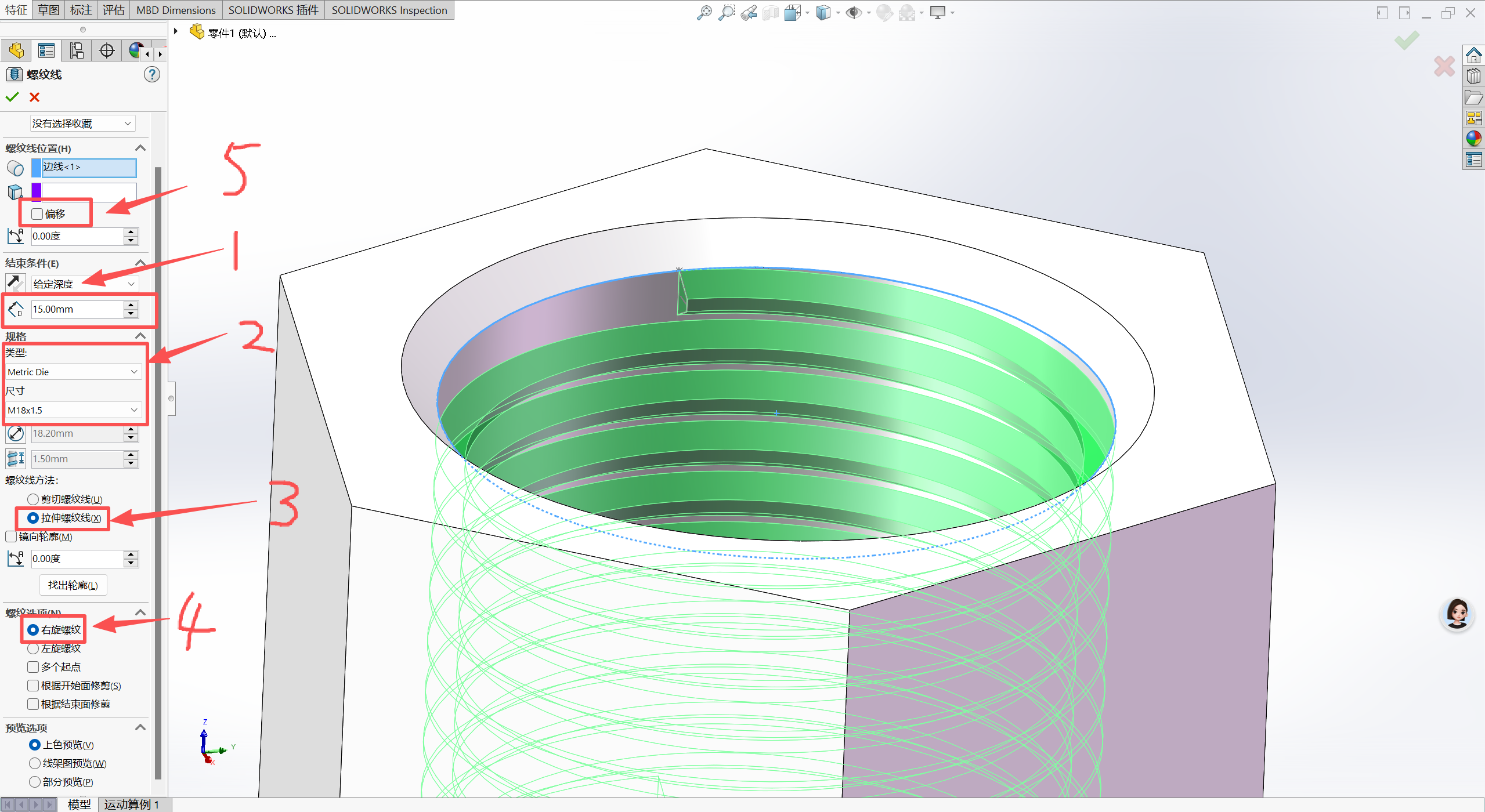

选定要画螺纹的边

  • 选择螺纹深度，给定深度值填 “实际需要值-倒角值（1mm）”
  • 选合适的螺纹尺寸
  • 选拉伸螺纹线
  • 选右螺旋
  • 偏移值可选，若需要可上下调节螺纹位置

外螺纹

以M18X1.5为例

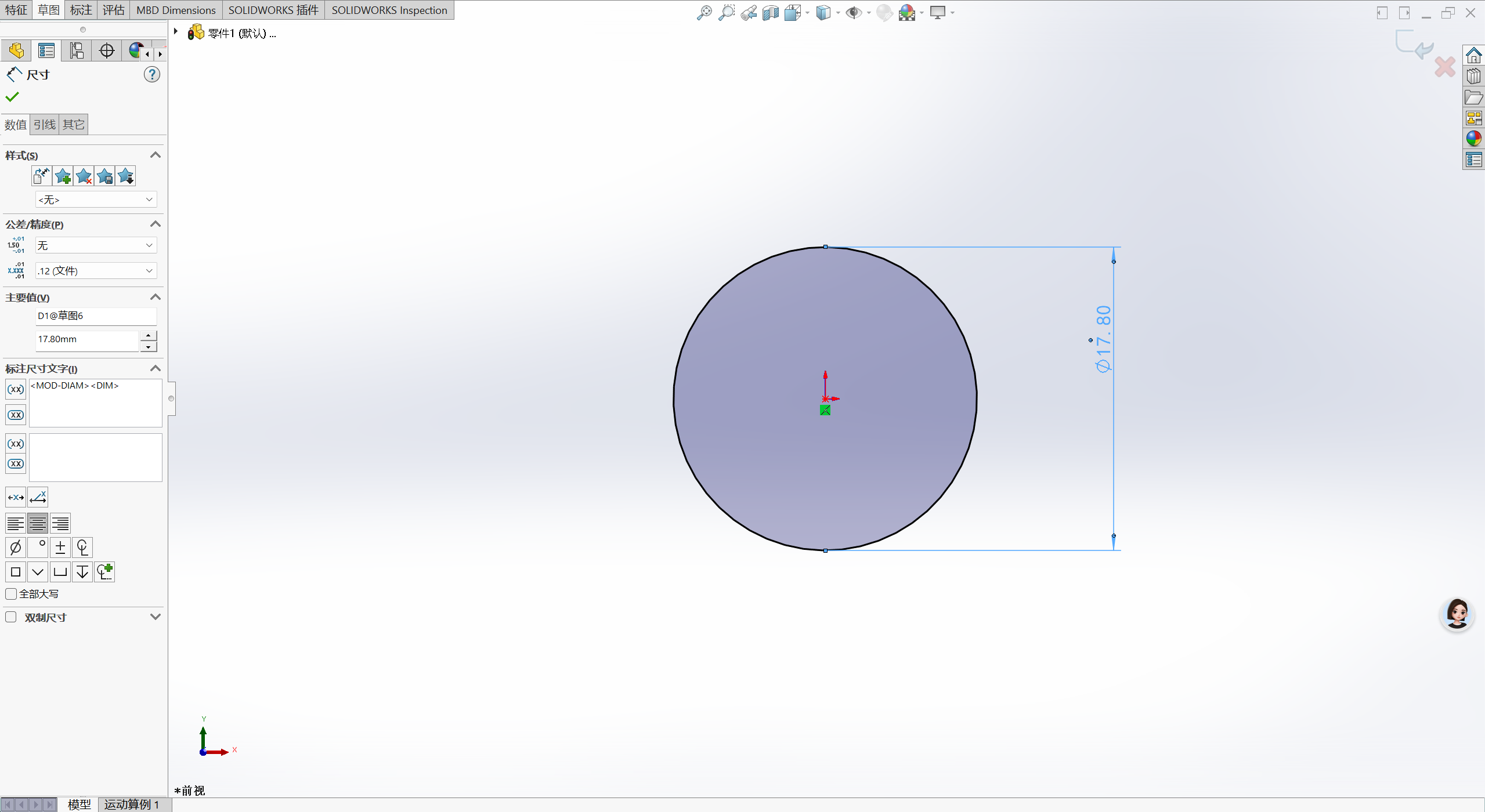

画圆柱

由于存在误差，需减0.2mm直径公差，减小后外径为17.8mm

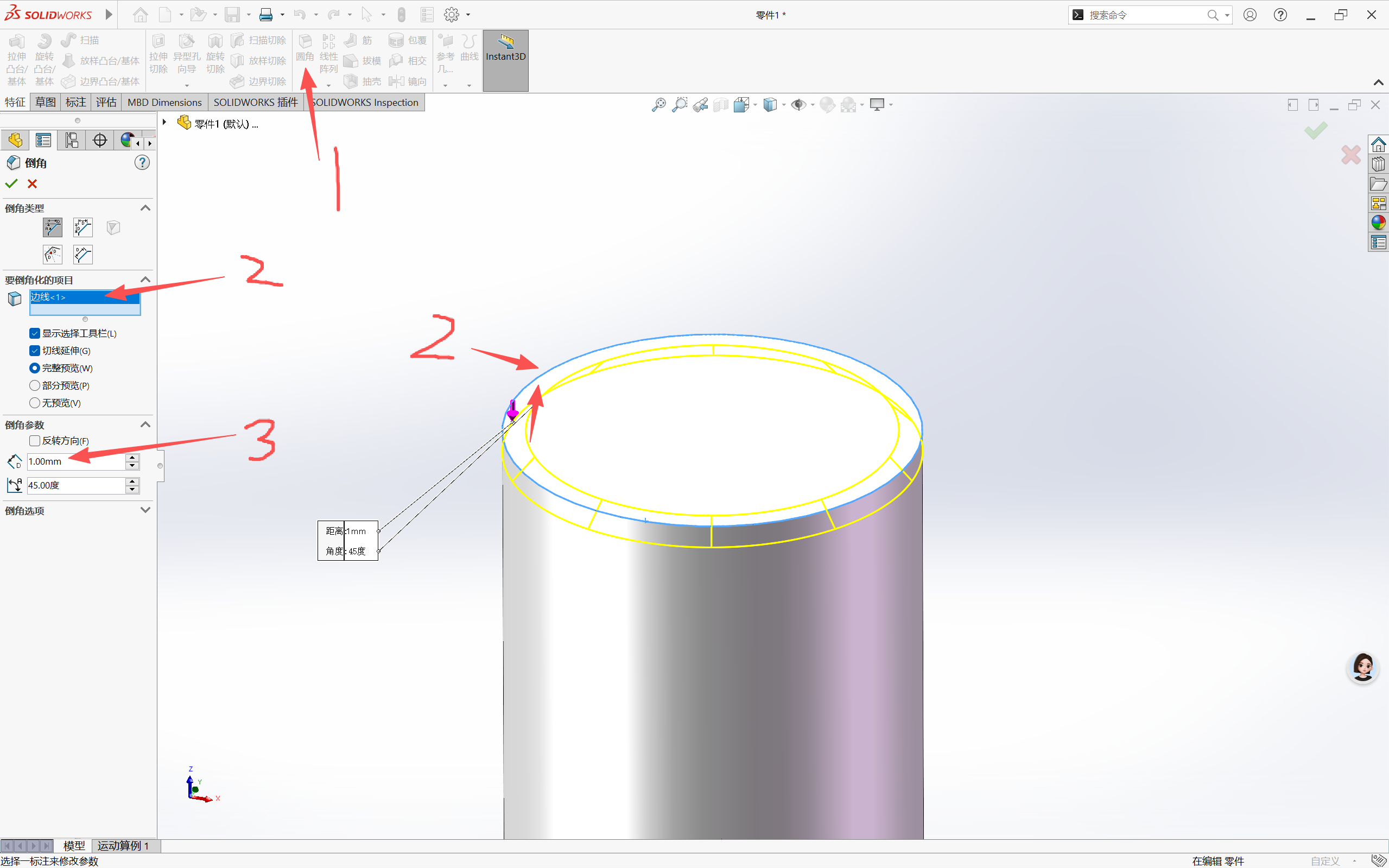

倒角

螺纹边处倒角1mm

画螺纹

选择螺纹线

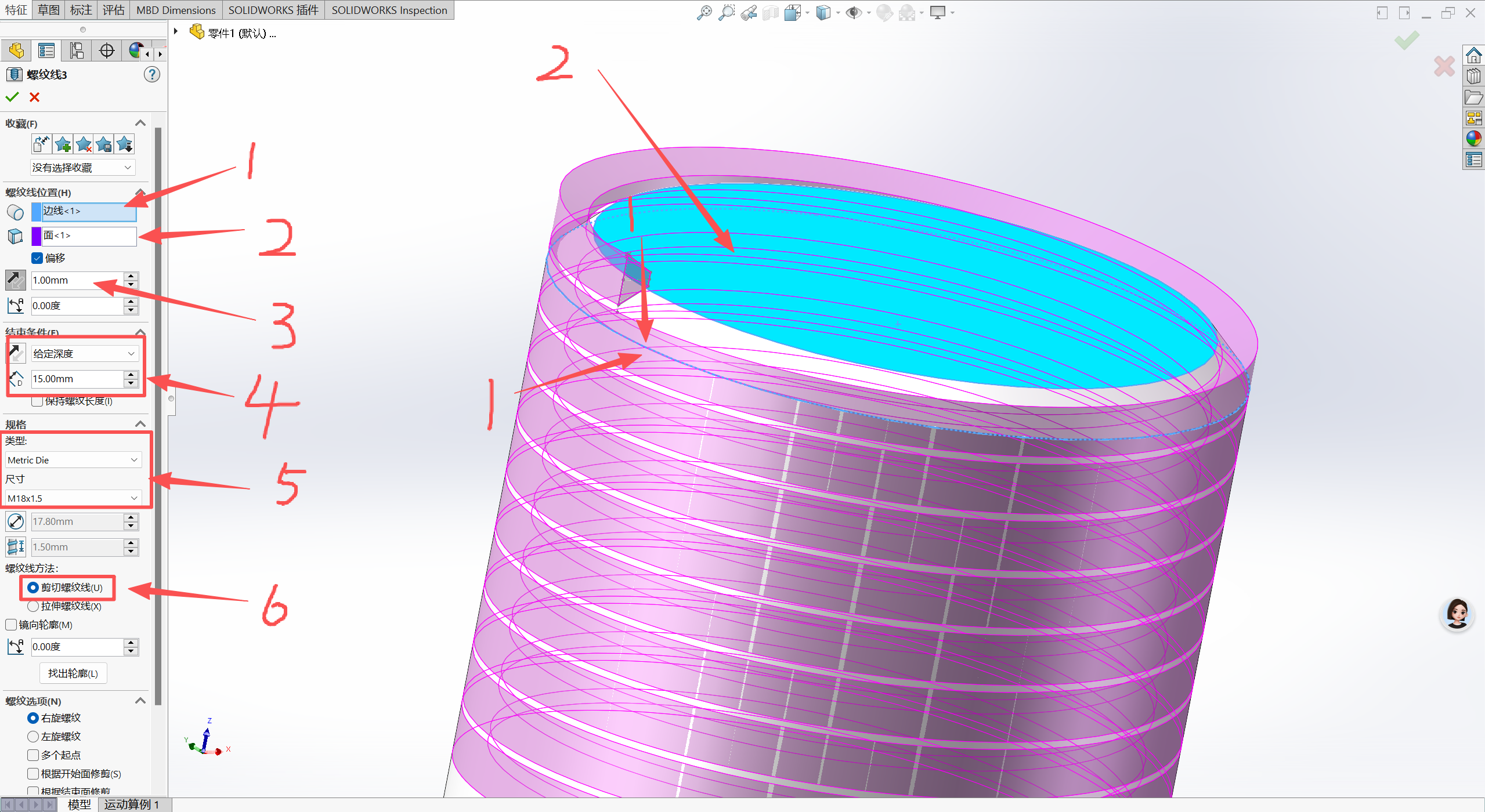

设置参数

  • 选择边，倒角下面那条
  • 选择面，倒角上面那面
  • 选择螺纹深度，给定深度值填 “实际需要值 + 1mm”
  • 偏移值填 “-1mm”，方向向上
  • 选合适的螺纹尺寸
  • 选剪切螺纹线
  • 选右螺旋

拓竹打印

导出.3mf文件

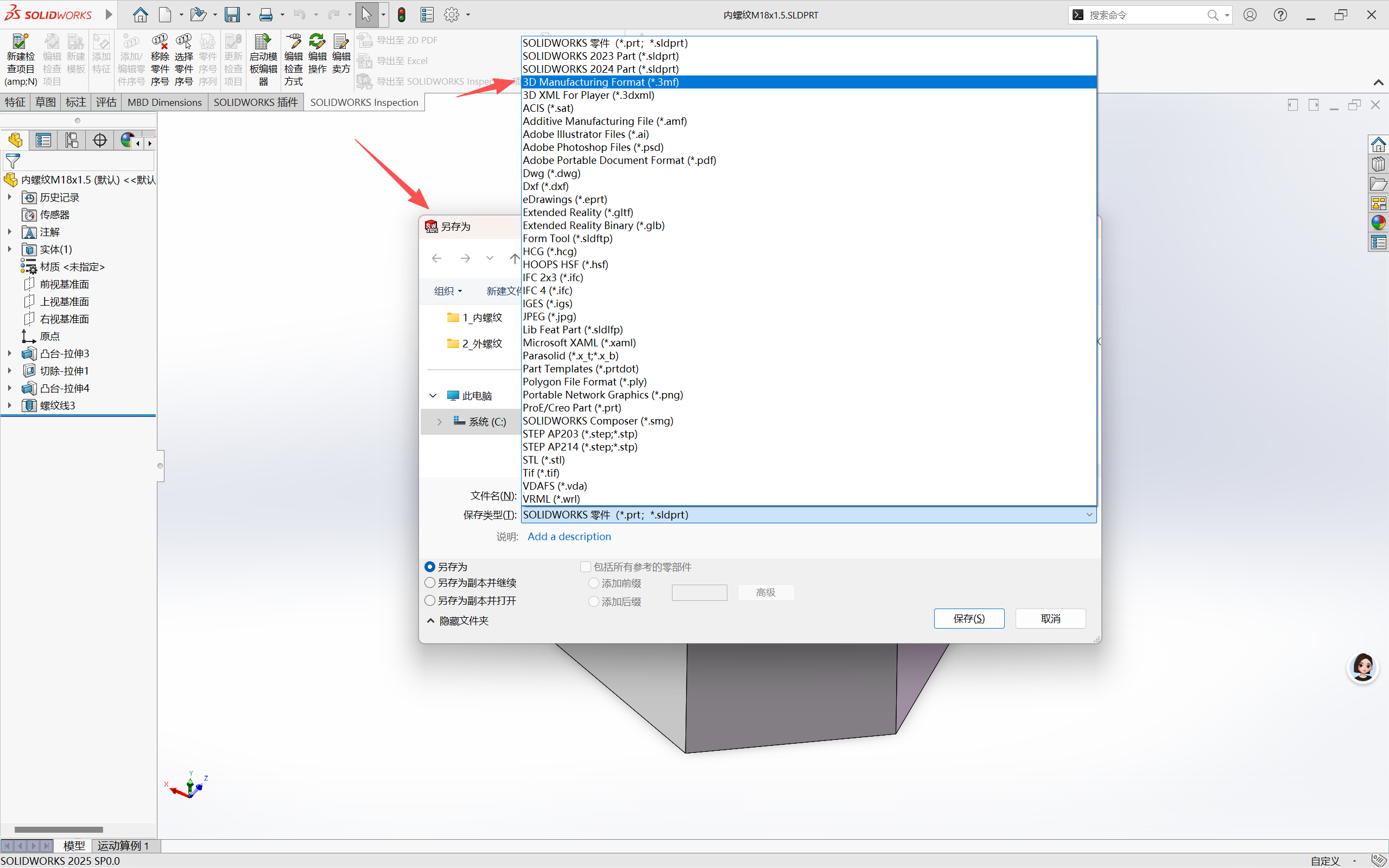

另存为.3mf文件

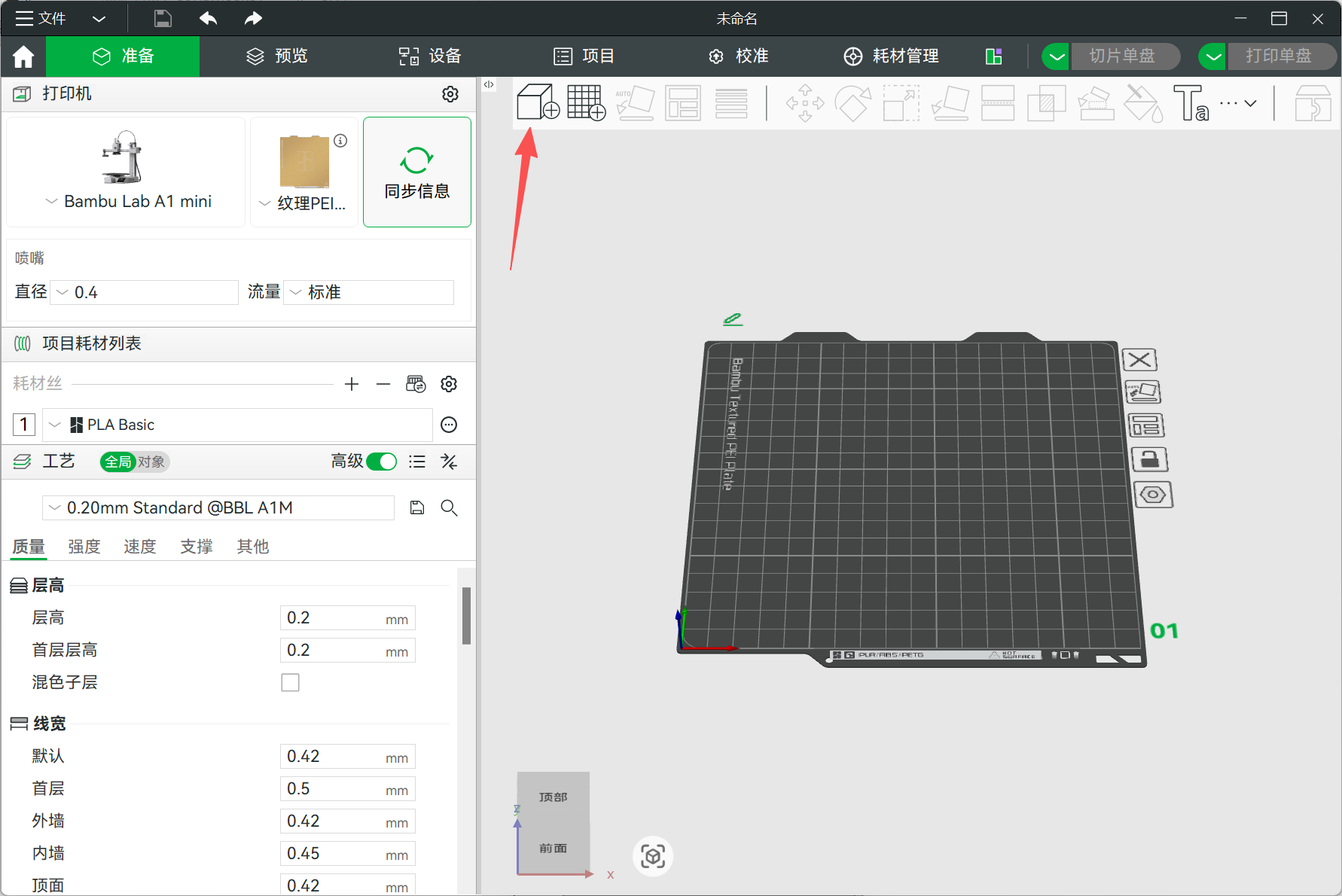

导入文件

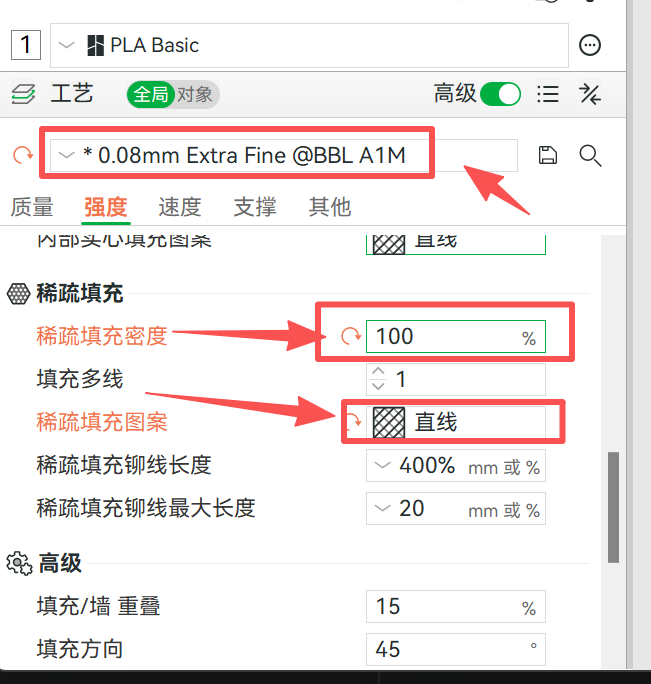

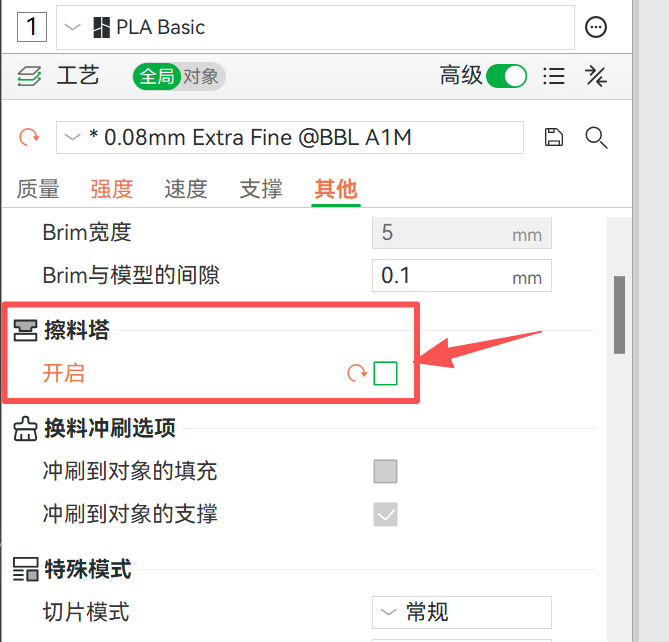

配置打印参数
