简介

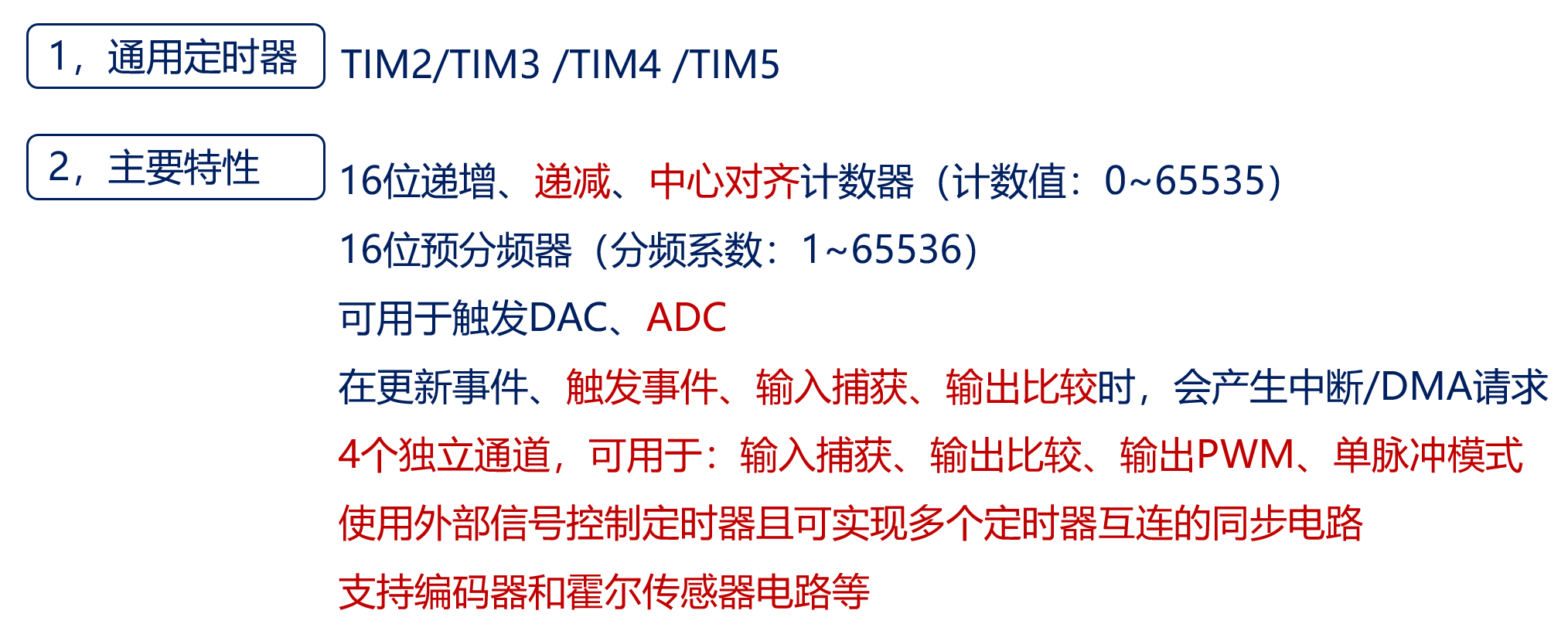

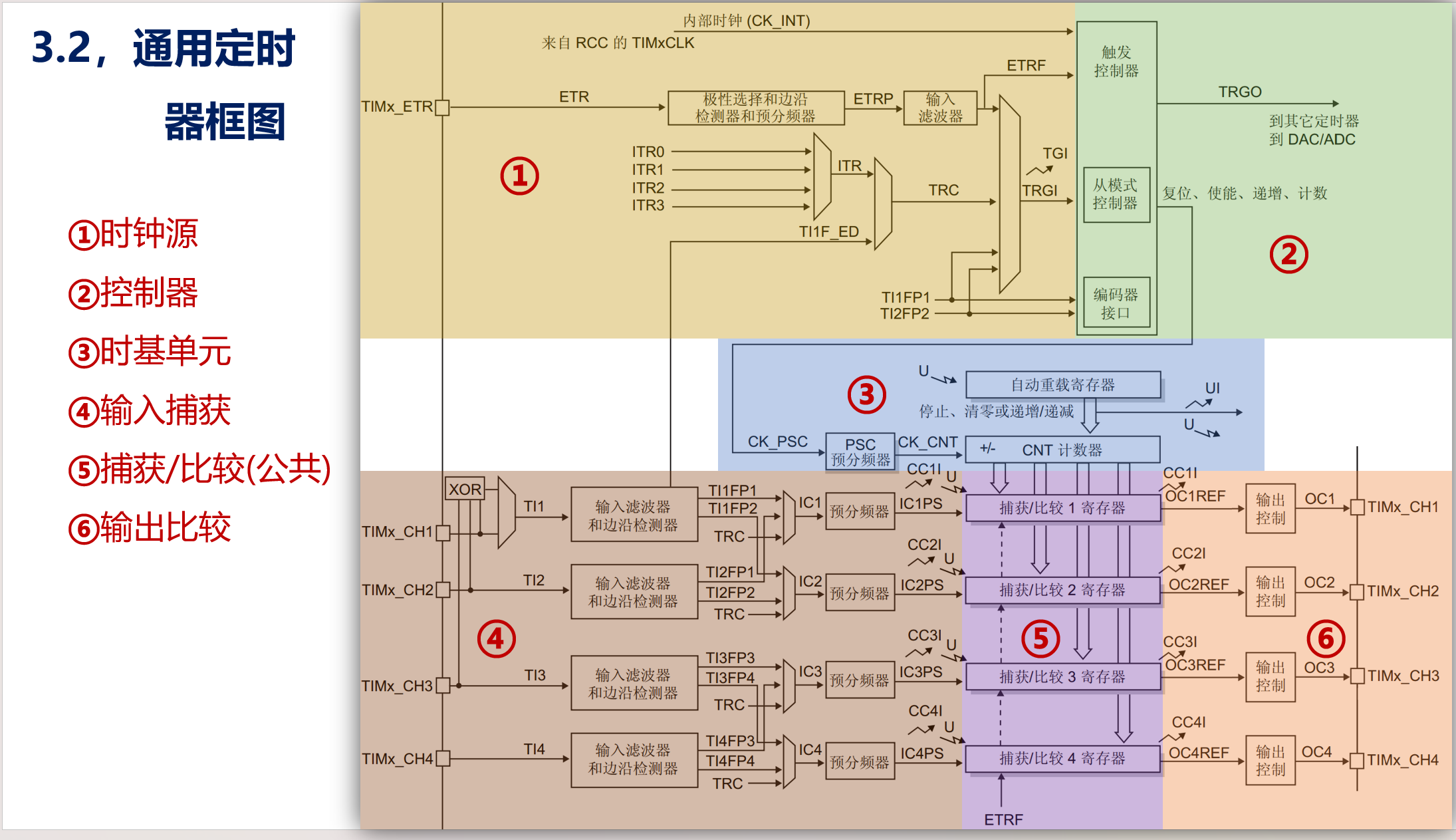

框图

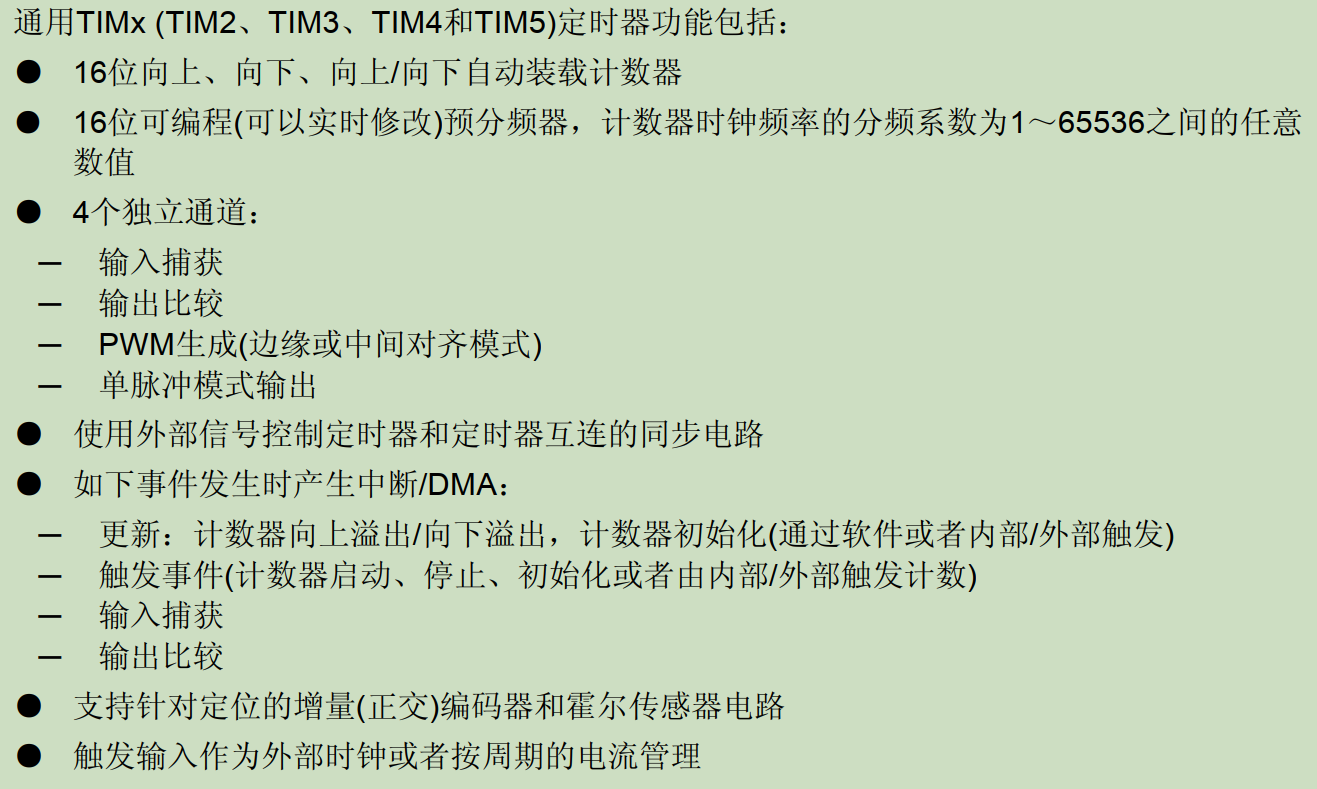

功能

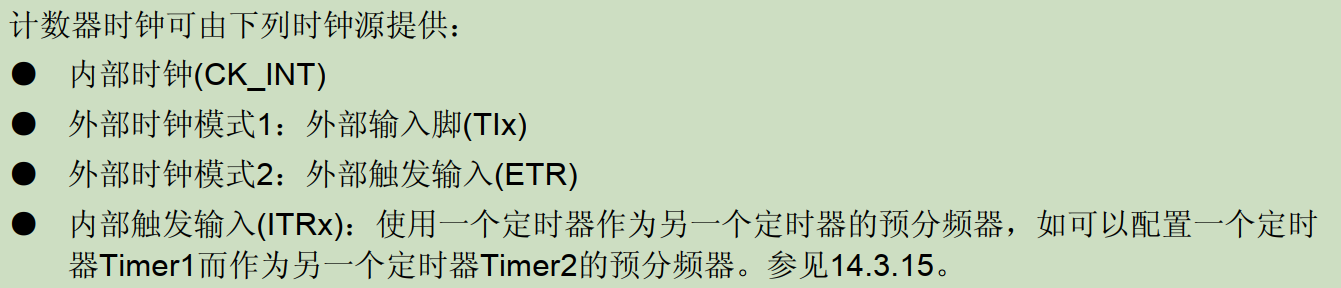

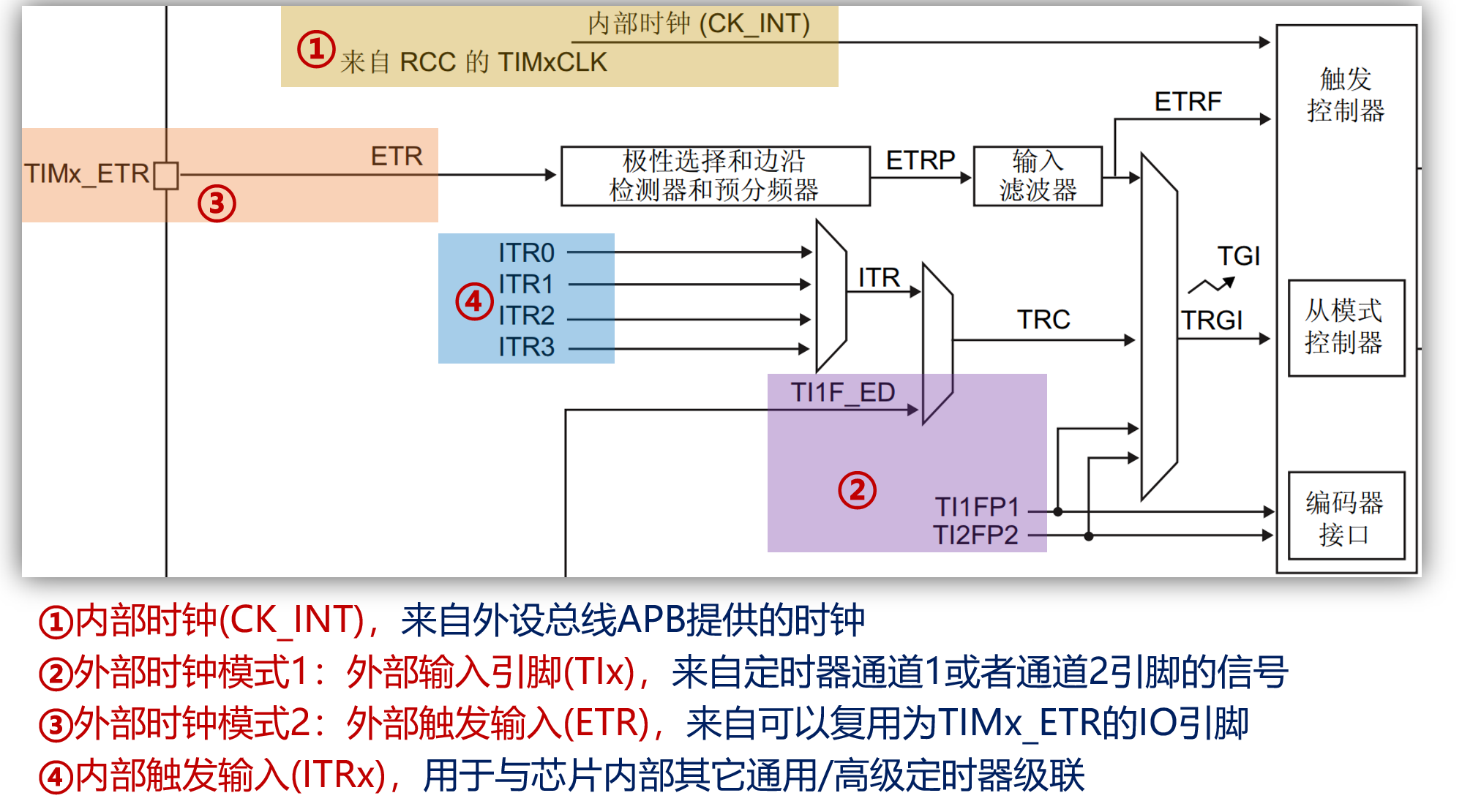

时钟源

总览

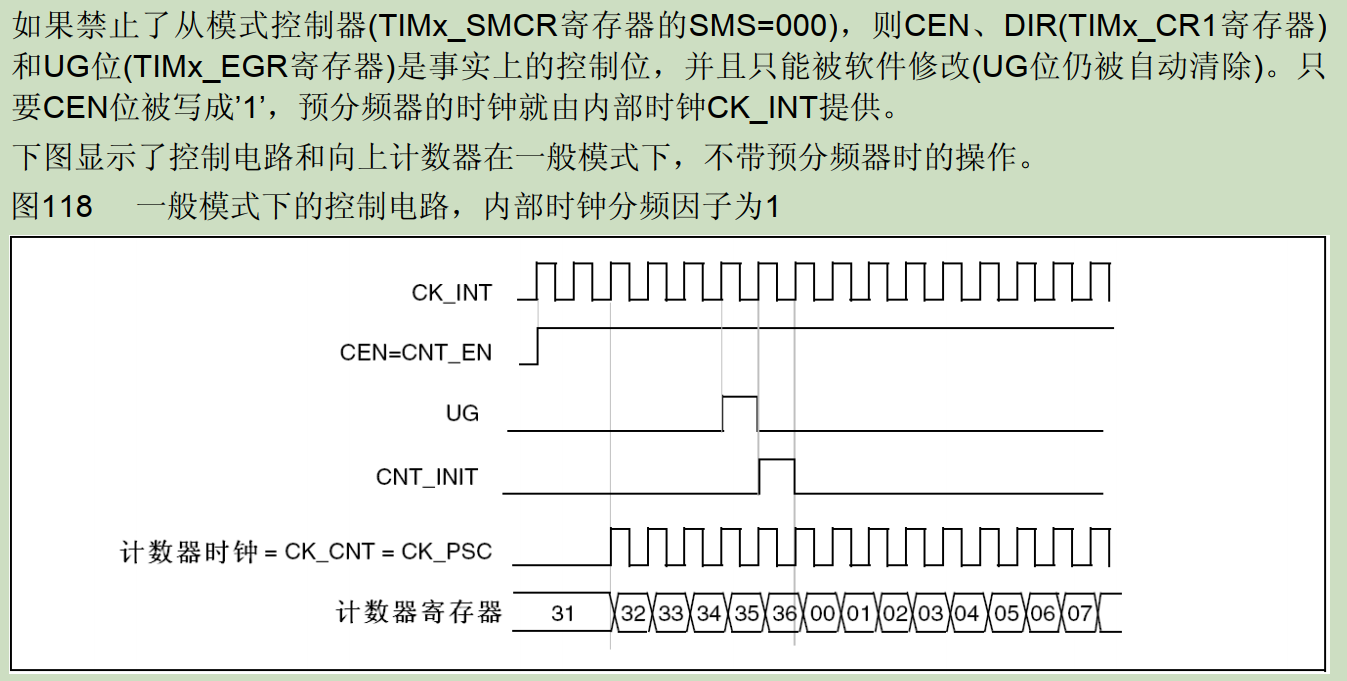

内部时钟源(CK_INT)

外部时钟源模式1

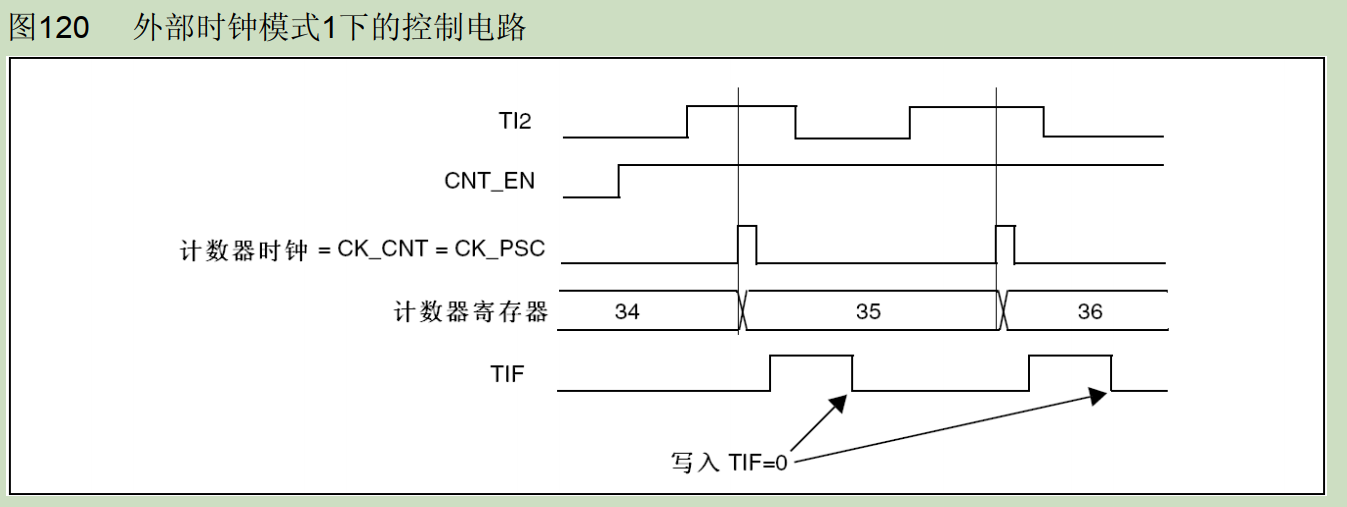

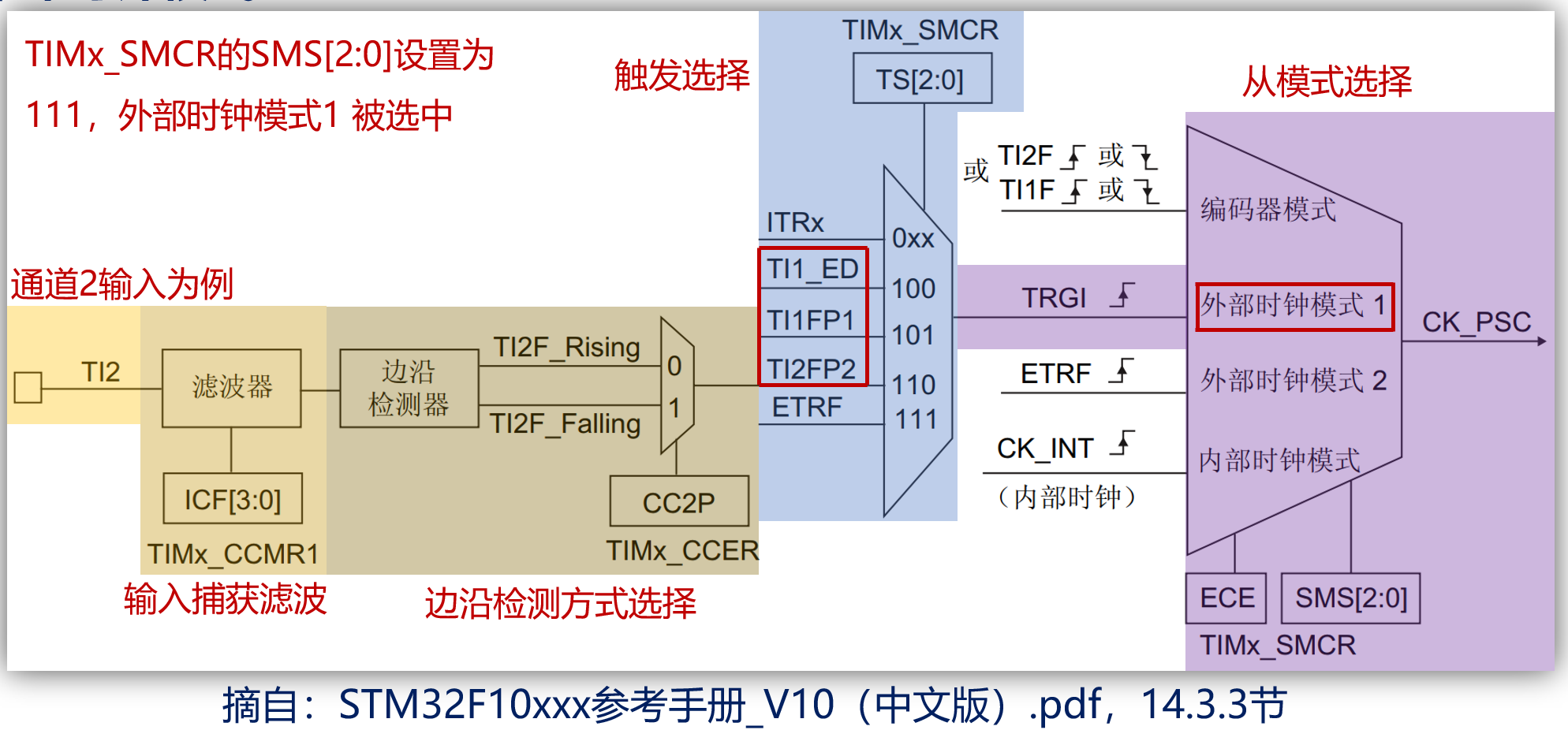

当TIMx_SMCR寄存器的SMS=111时,此模式被选中。计数器可以在选定输入端的每个上升沿
或下降沿计数。

例如,要配置向上计数器在T12输入端的上升沿计数,使用下列步骤:

  1. 配置TIMx_CCMR1寄存器CC2S=’01’,配置通道2检测TI2输入的上升沿
  2. 配置TIMx_CCMR1寄存器的IC2F[3:0],选择输入滤波器带宽(如果不需要滤波器,保持
    IC2F=0000)
    注: 捕获预分频器不用作触发,所以不需要对它进行配置
  3. 配置TIMx_CCER寄存器的CC2P=’0’,选定上升沿极性
  4. 配置TIMx_SMCR寄存器的SMS=’111’,选择定时器外部时钟模式1
  5. 配置TIMx_SMCR寄存器中的TS=’110’,选定TI2作为触发输入源
  6. 设置TIMx_CR1寄存器的CEN=’1’,启动计数器

当上升沿出现在TI2,计数器计数一次,且TIF标志被设置。
在TI2的上升沿和计数器实际时钟之间的延时,取决于在TI2输入端的重新同步电路。

外部时钟源模式2

选定此模式的方法为:令TIMx_SMCR寄存器中的ECE=1
计数器能够在外部触发ETR的每一个上升沿或下降沿计数。

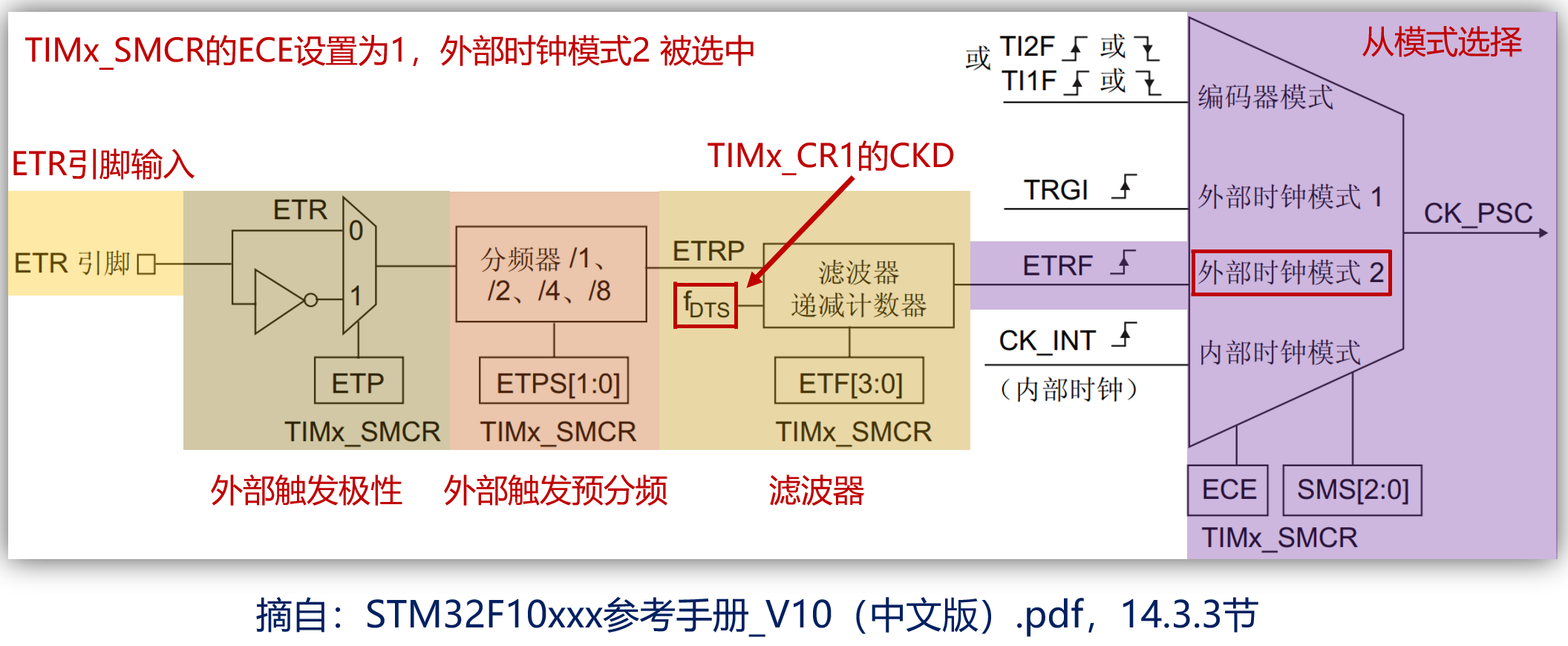

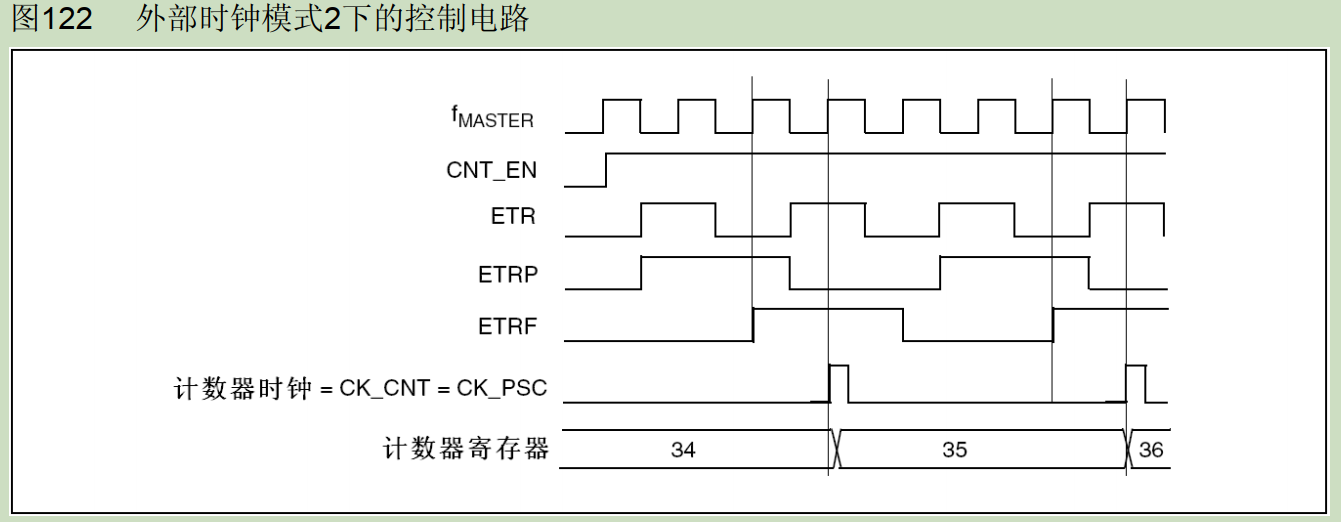

下图是外部触发输入的框图:

例如,要配置在ETR下每2个上升沿计数一次的向上计数器,使用下列步骤:

  1. 本例中不需要滤波器,置TIMx_SMCR寄存器中的ETF[3:0]=0000
  2. 设置预分频器,置TIMx_SMCR寄存器中的ETPS[1:0]=01
  3. 设置在ETR的上升沿检测,置TIMx_SMCR寄存器中的ETP=0
  4. 开启外部时钟模式2,置TIMx_SMCR寄存器中的ECE=1
  5. 启动计数器,置TIMx_CR1寄存器中的CEN=1

计数器在每2个ETR上升沿计数一次。
在ETR的上升沿和计数器实际时钟之间的延时取决于在ETRP信号端的重新同步电路。

内部触发输入

使用一个定时器作为另一个定时器的预分频器

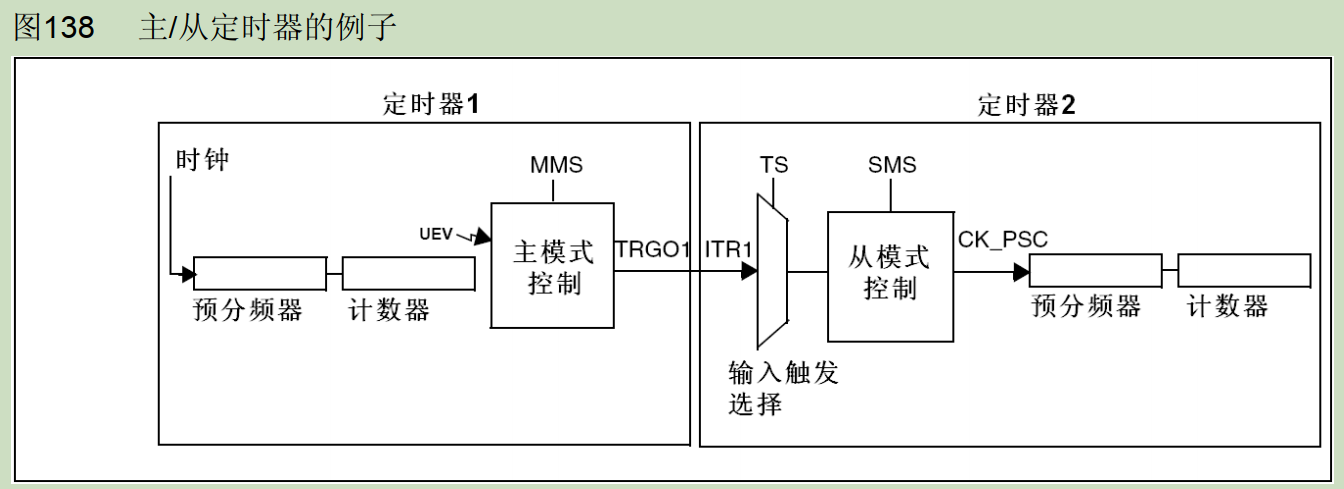

如:可以配置定时器1作为定时器2的预分频器。参考图138,进行下述操作:

  • 配置定时器1为主模式,它可以在每一个更新事件UEV时输出一个周期性的触发信号。在
    TIM1_CR2寄存器的MMS=’010’时,每当产生一个更新事件时在TRGO1上输出一个上升沿
    信号。

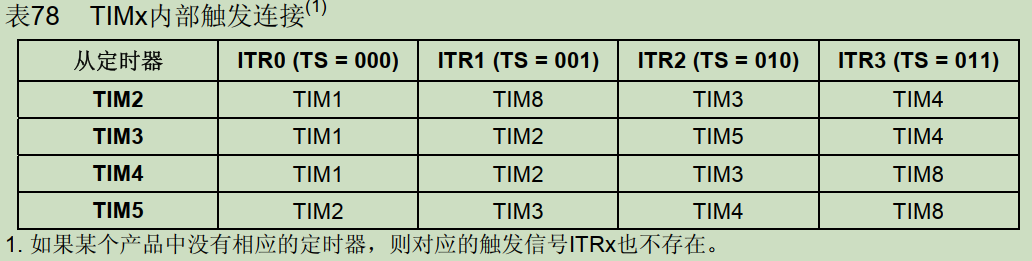

  • 连接定时器1的TRGO1输出至定时器2,设置TIM2_SMCR寄存器的TS=’000’,配置定时器2
    为使用ITR1作为内部触发的从模式。
  • 然后把从模式控制器置于外部时钟模式1(TIM2_SMCR寄存器的SMS=111);这样定时器2
    即可由定时器1周期性的上升沿(即定时器1的计数器溢出)信号驱动。
  • 最后,必须设置相应(TIMx_CR1寄存器)的CEN位分别启动两个定时器。

注: 如果OCx已被选中为定时器1的触发输出(MMS=1xx),它的上升沿用于驱动定时器2的计数器。

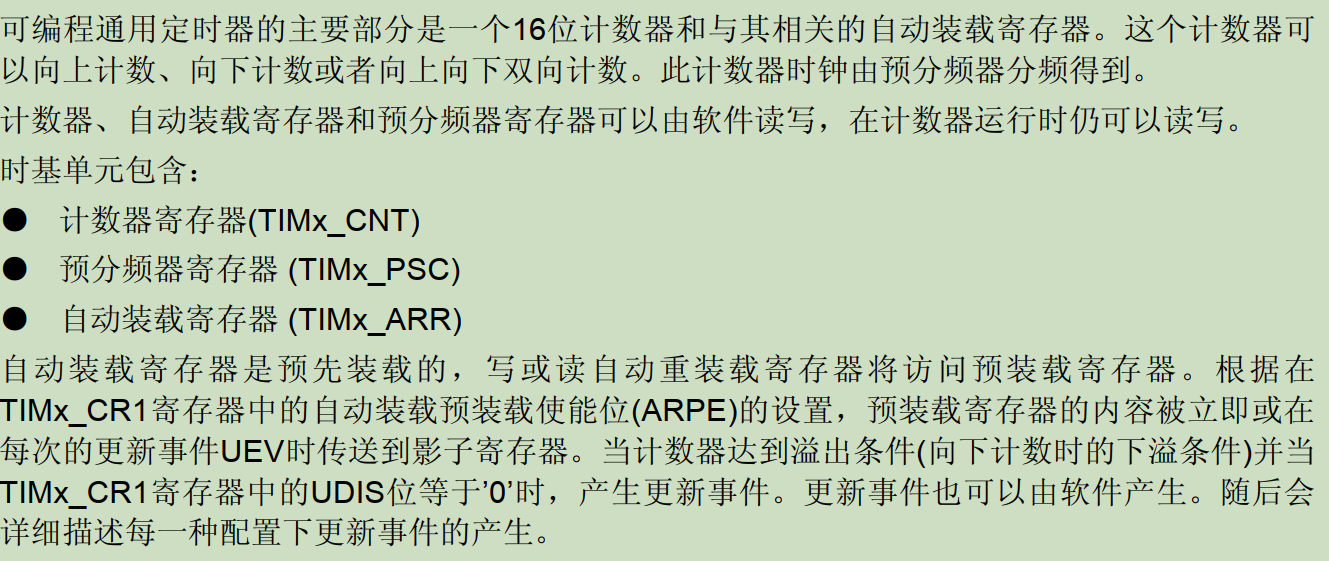

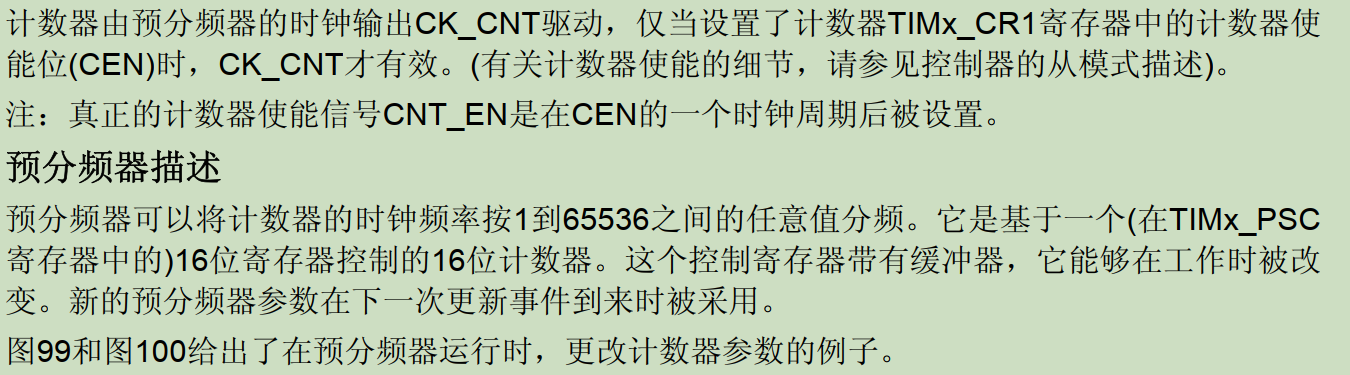

时基单元

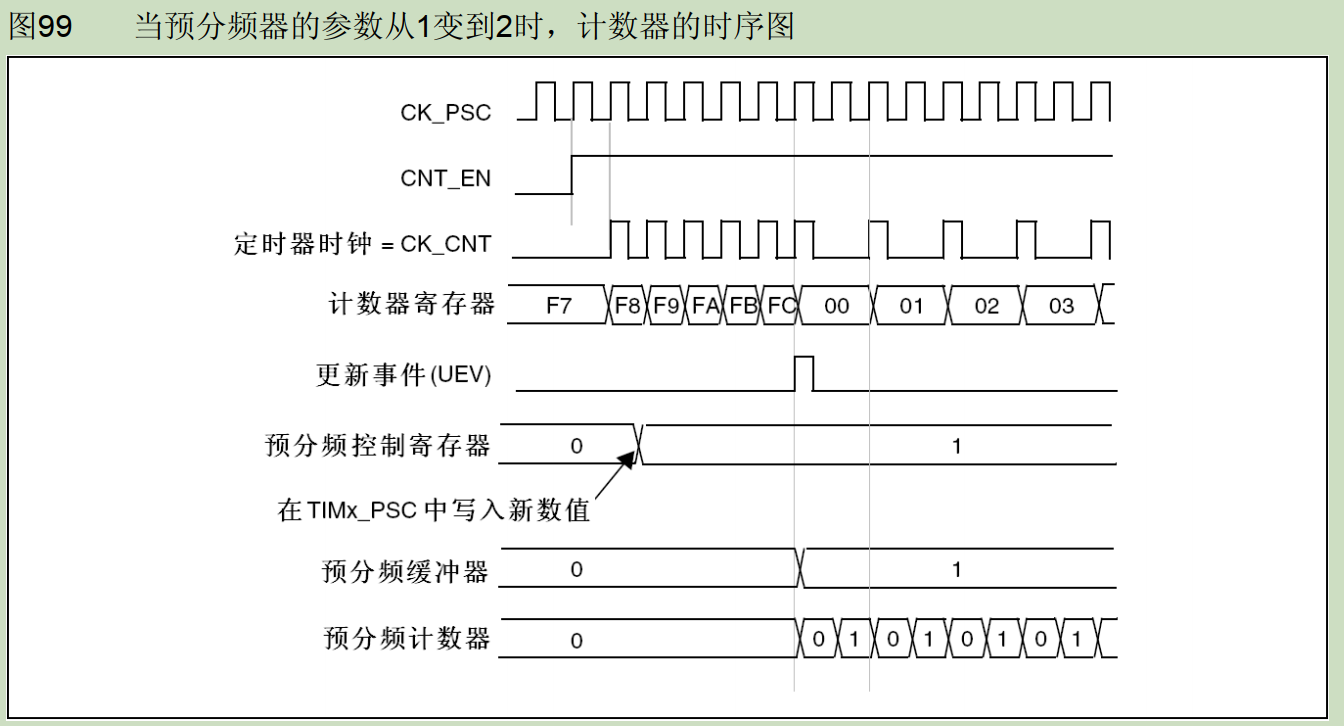

计数器模式

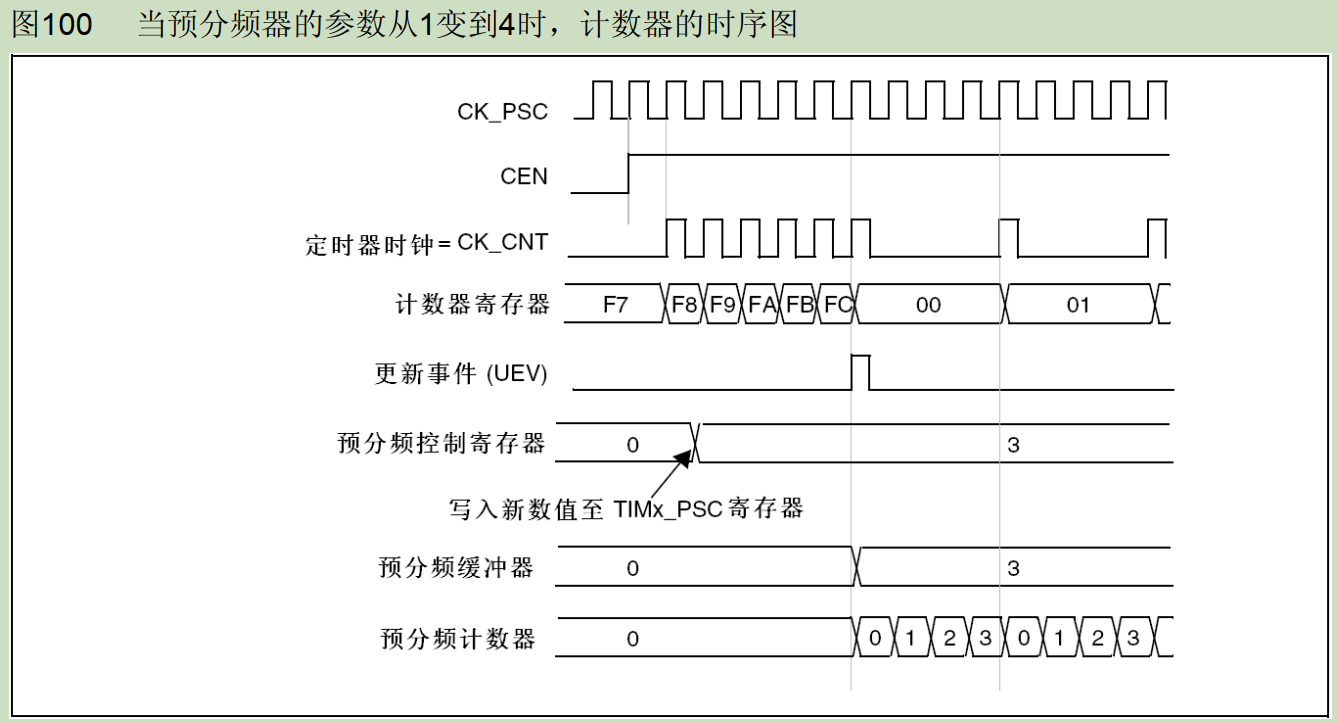

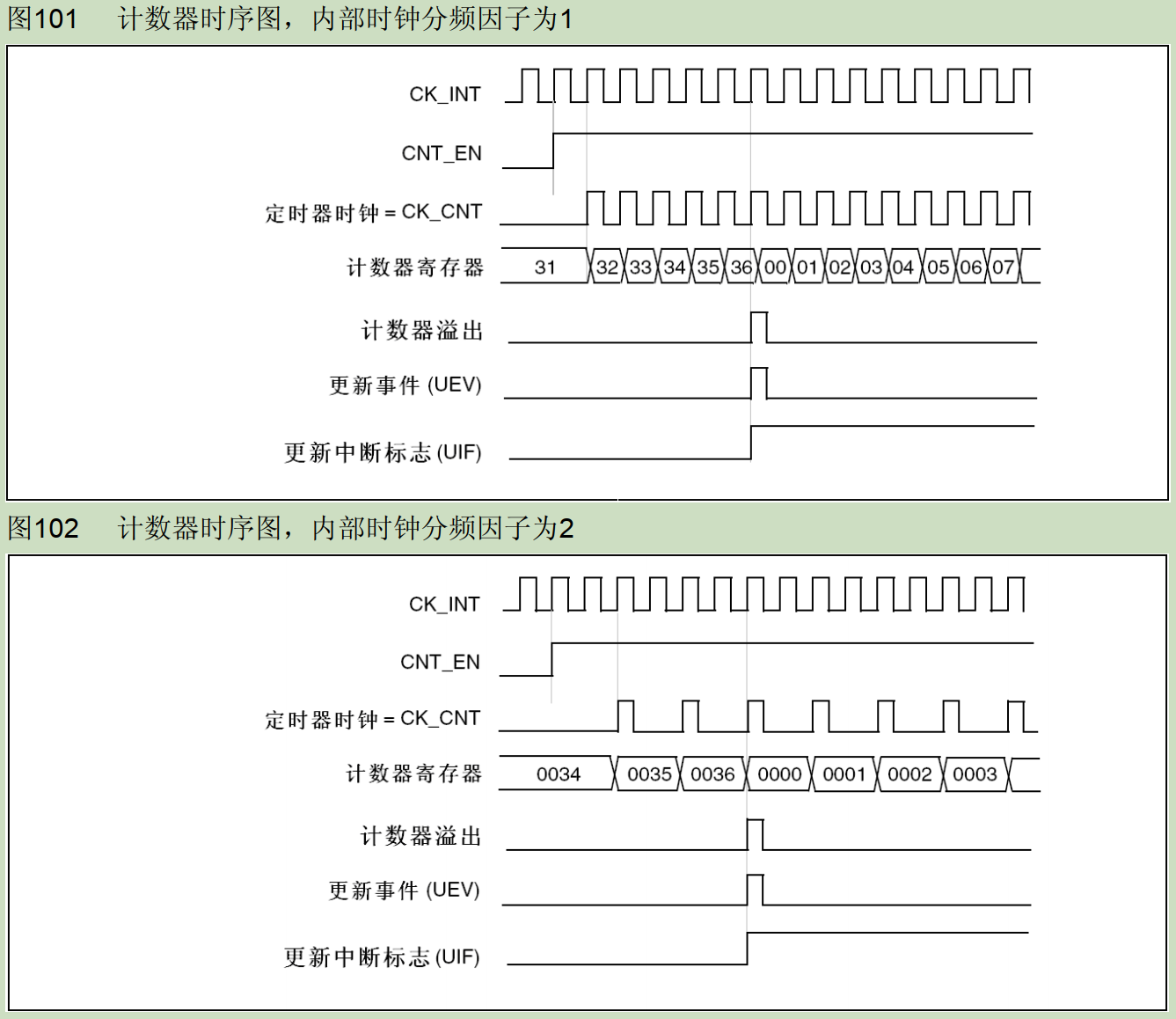

向上计数模式

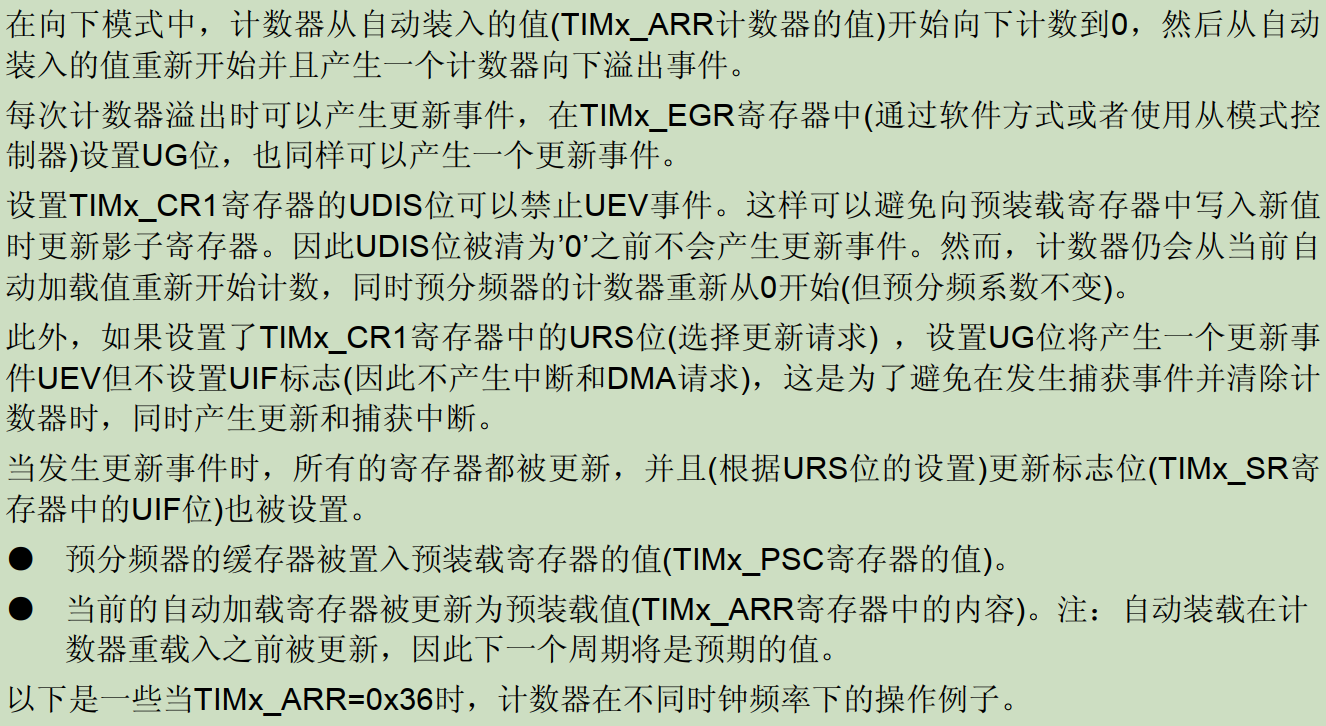

在向上计数模式中,计数器从0计数到自动加载值(TIMx_ARR计数器的内容),然后重新从0开始
计数并且产生一个计数器溢出事件。
每次计数器溢出时可以产生更新事件,在TIMx_EGR寄存器中(通过软件方式或者使用从模式控
制器)设置UG位也同样可以产生一个更新事件。
设置TIMx_CR1寄存器中的UDIS位,可以禁止更新事件;这样可以避免在向预装载寄存器中写
入新值时更新影子寄存器。在UDIS位被清’0’之前,将不产生更新事件。但是在应该产生更新事
件时,计数器仍会被清’0’,同时预分频器的计数也被请0(但预分频系数不变)。此外,如果设置
了TIMx_CR1寄存器中的URS位(选择更新请求),设置UG位将产生一个更新事件UEV,但硬件
不设置UIF标志(即不产生中断或DMA请求);这是为了避免在捕获模式下清除计数器时,同时产
生更新和捕获中断。
当发生一个更新事件时,所有的寄存器都被更新,硬件同时(依据URS位)设置更新标志位
(TIMx_SR寄存器中的UIF位)。

  • 预分频器的缓冲区被置入预装载寄存器的值(TIMx_PSC寄存器的内容)。
  • 自动装载影子寄存器被重新置入预装载寄存器的值(TIMx_ARR)。

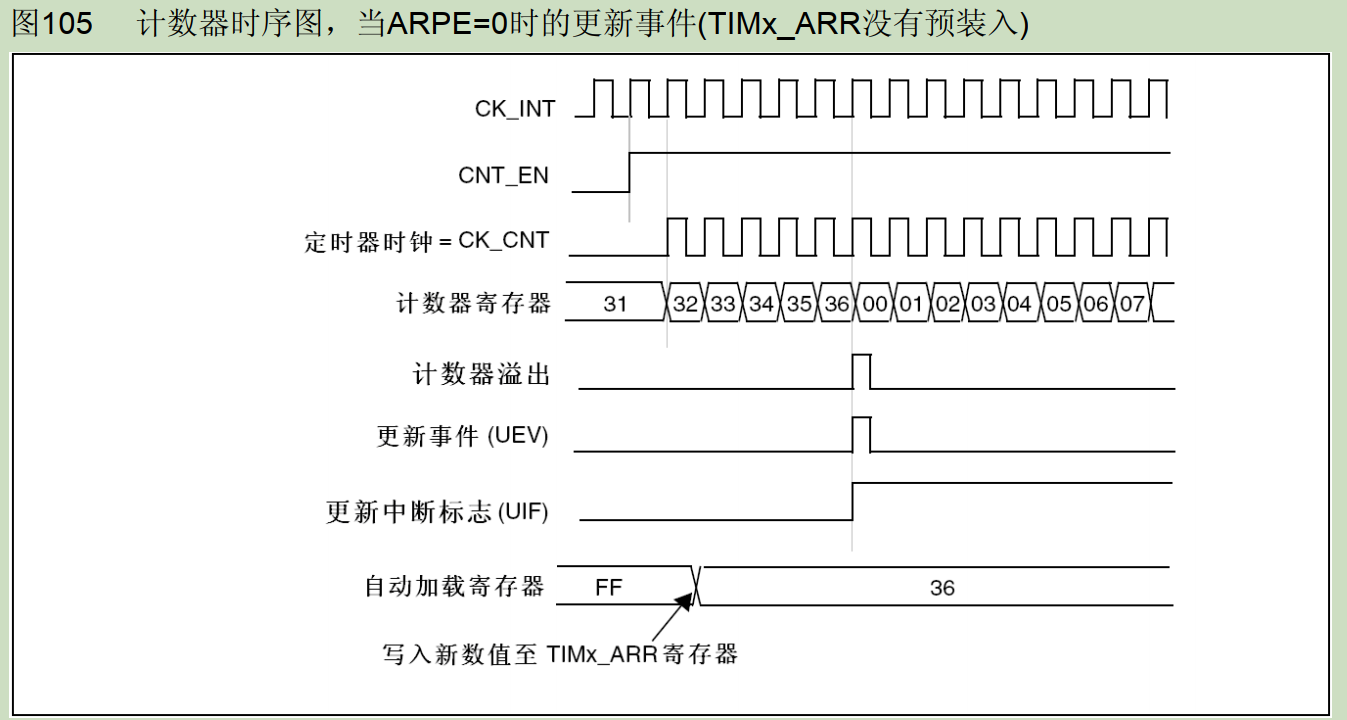

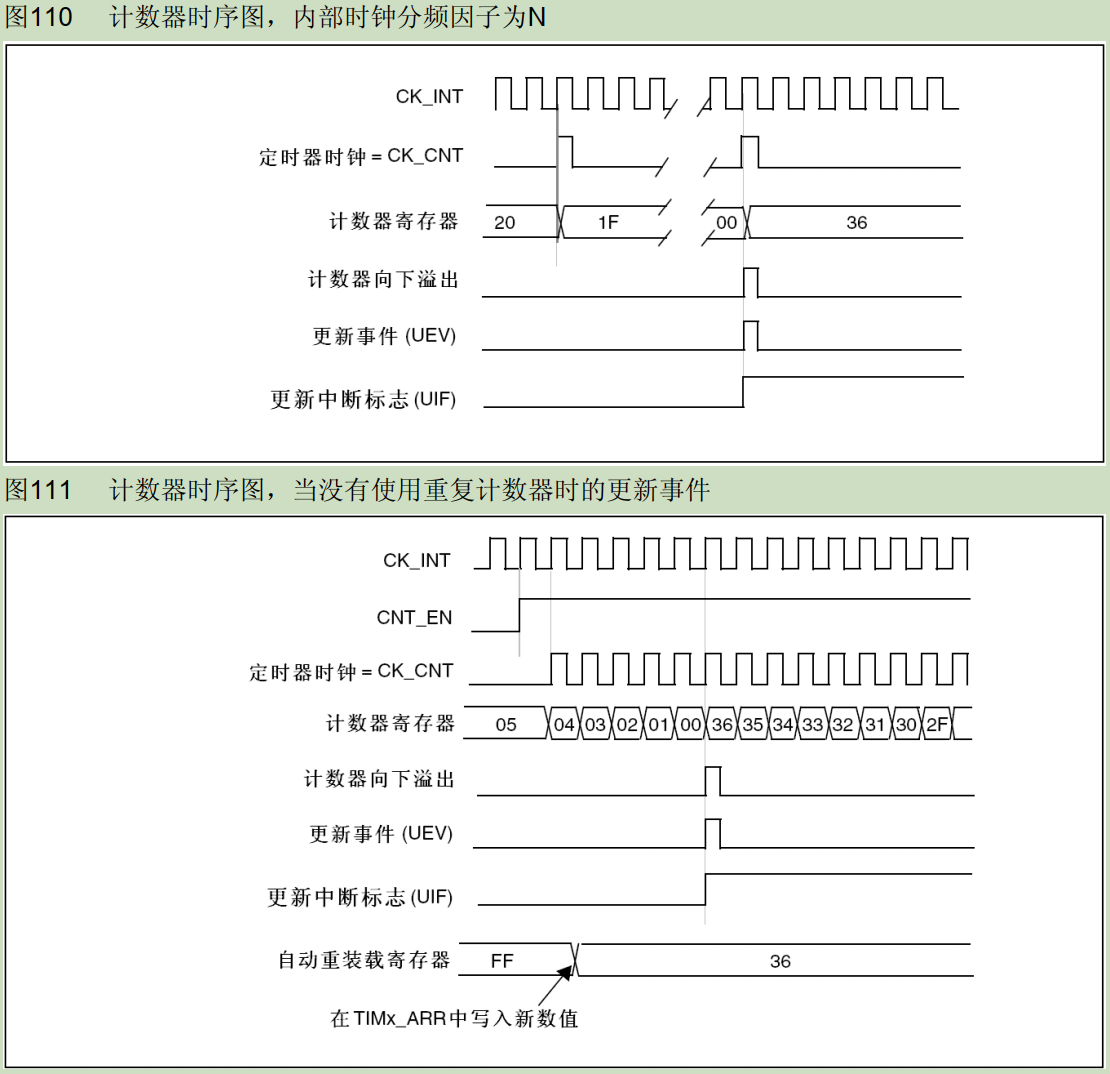

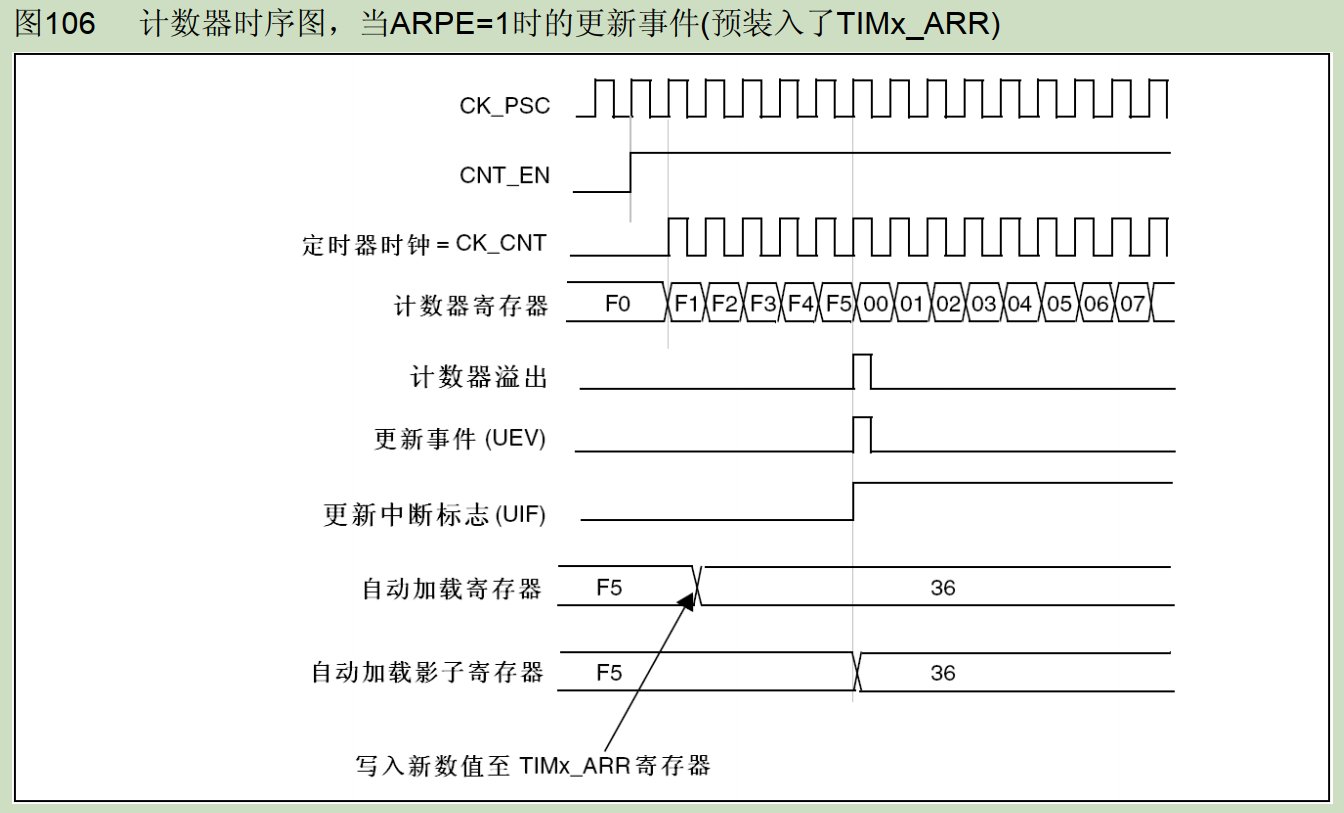

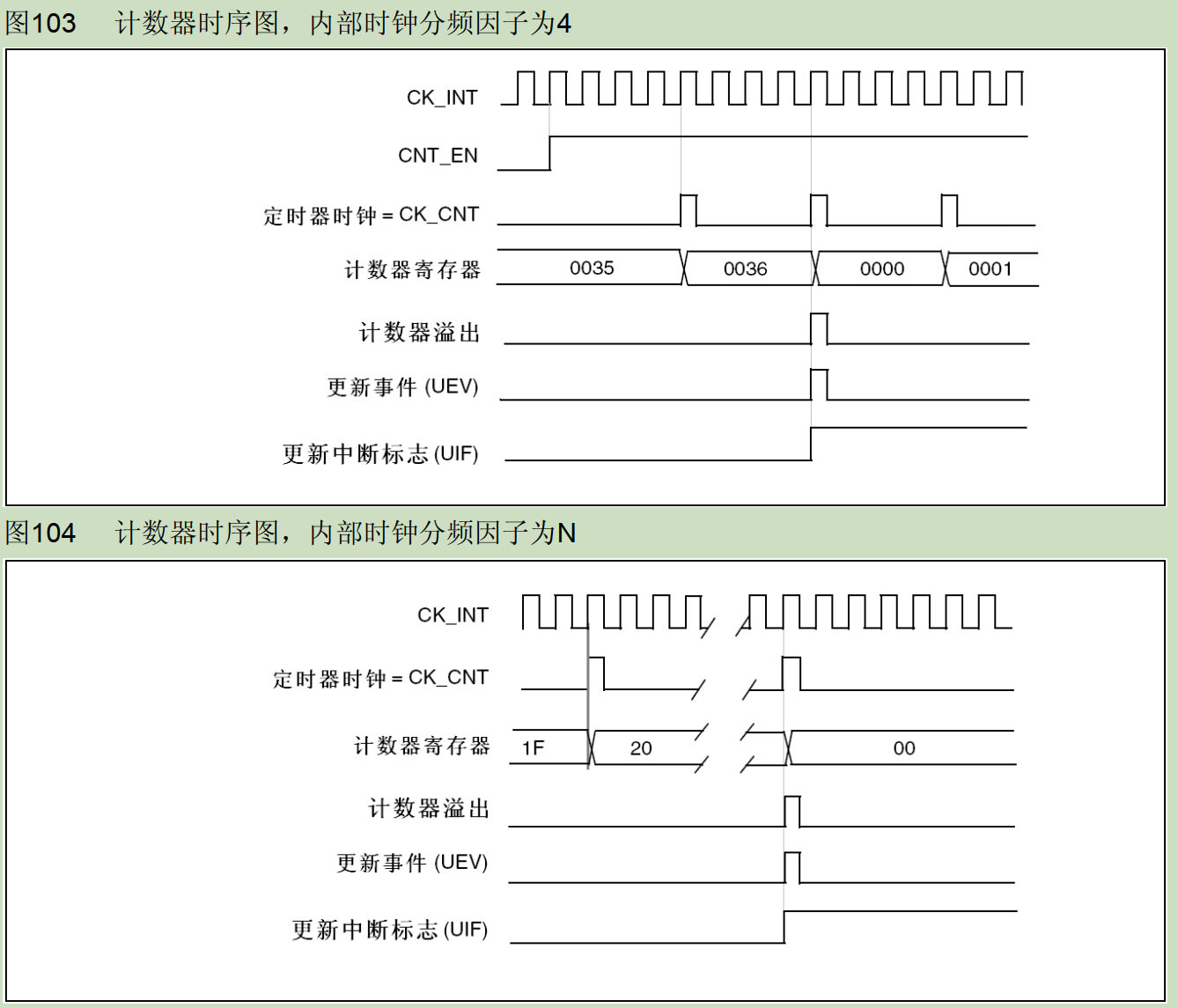

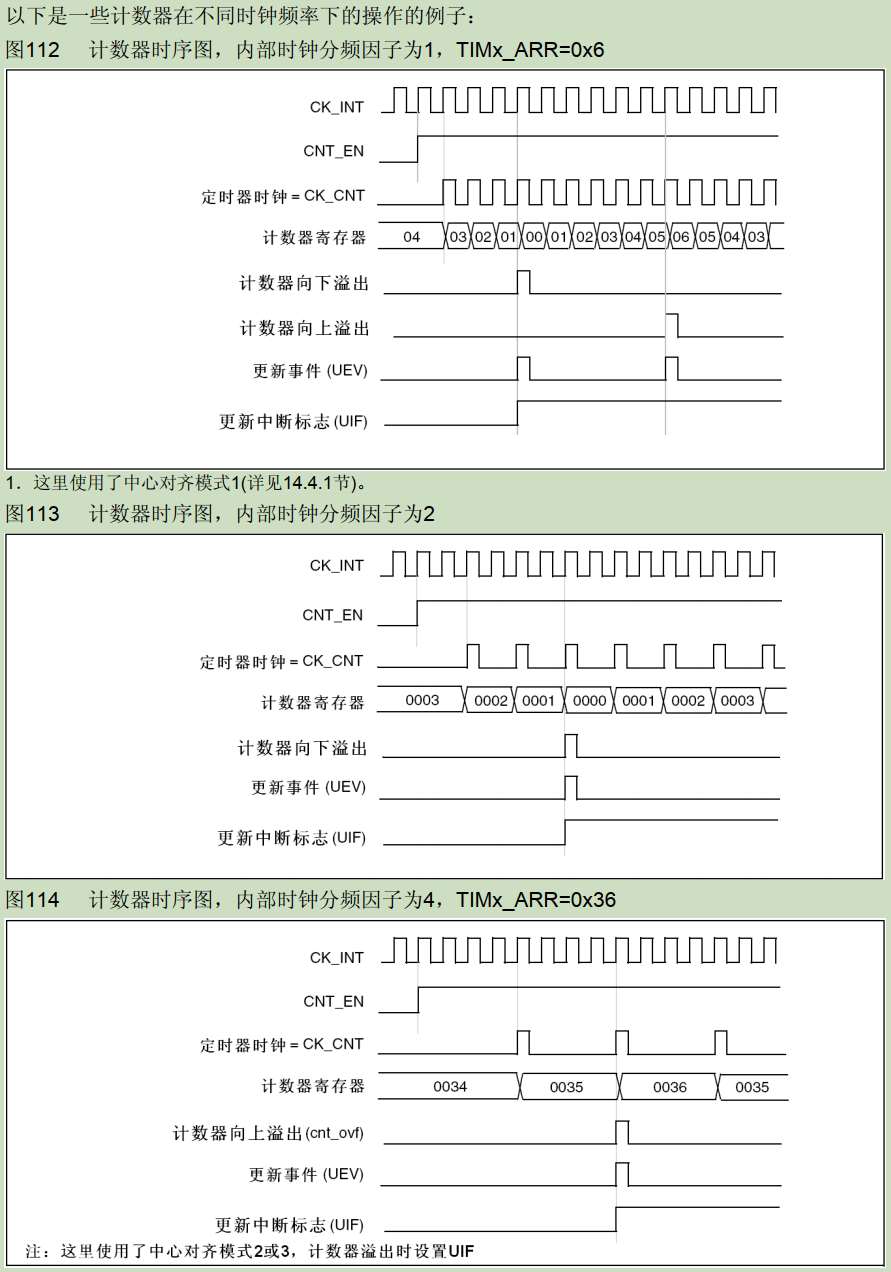

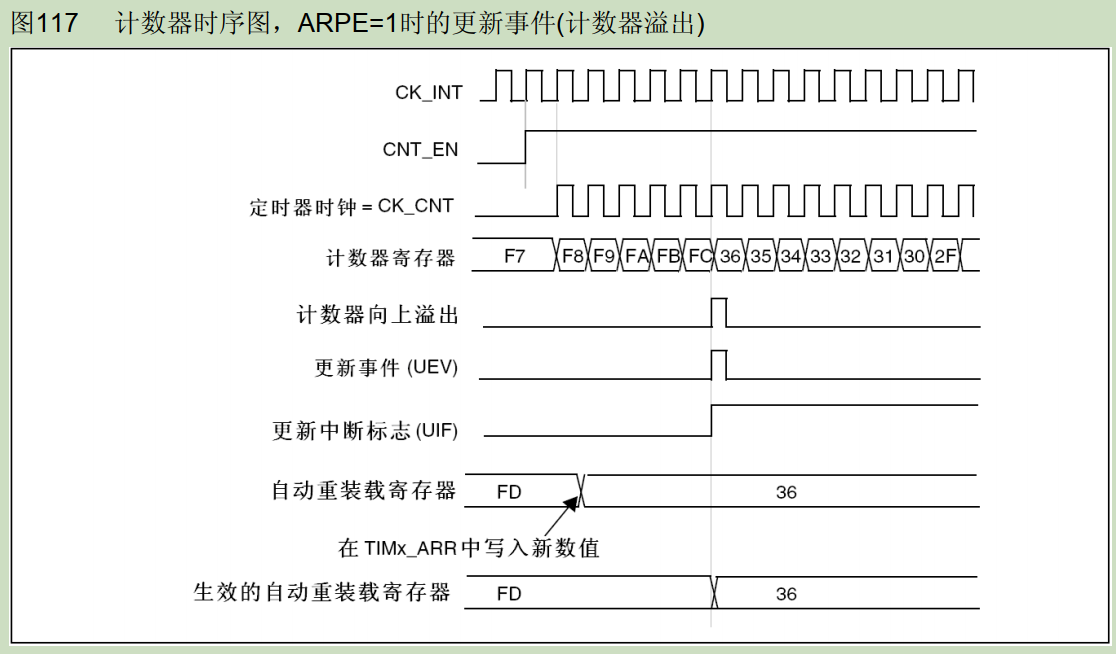

    下图给出一些例子,当TIMx_ARR=0x36时计数器在不同时钟频率下的动作。

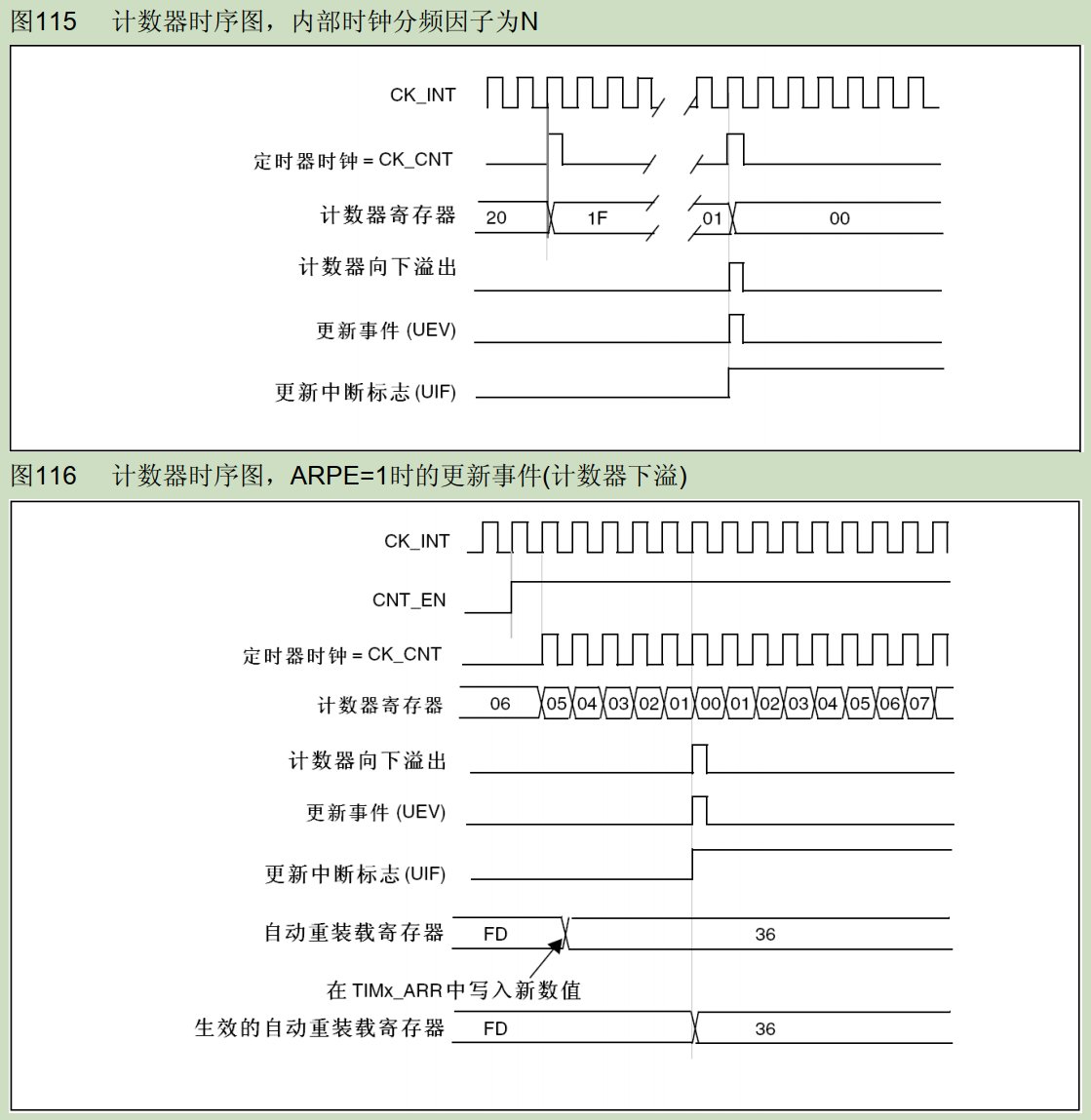

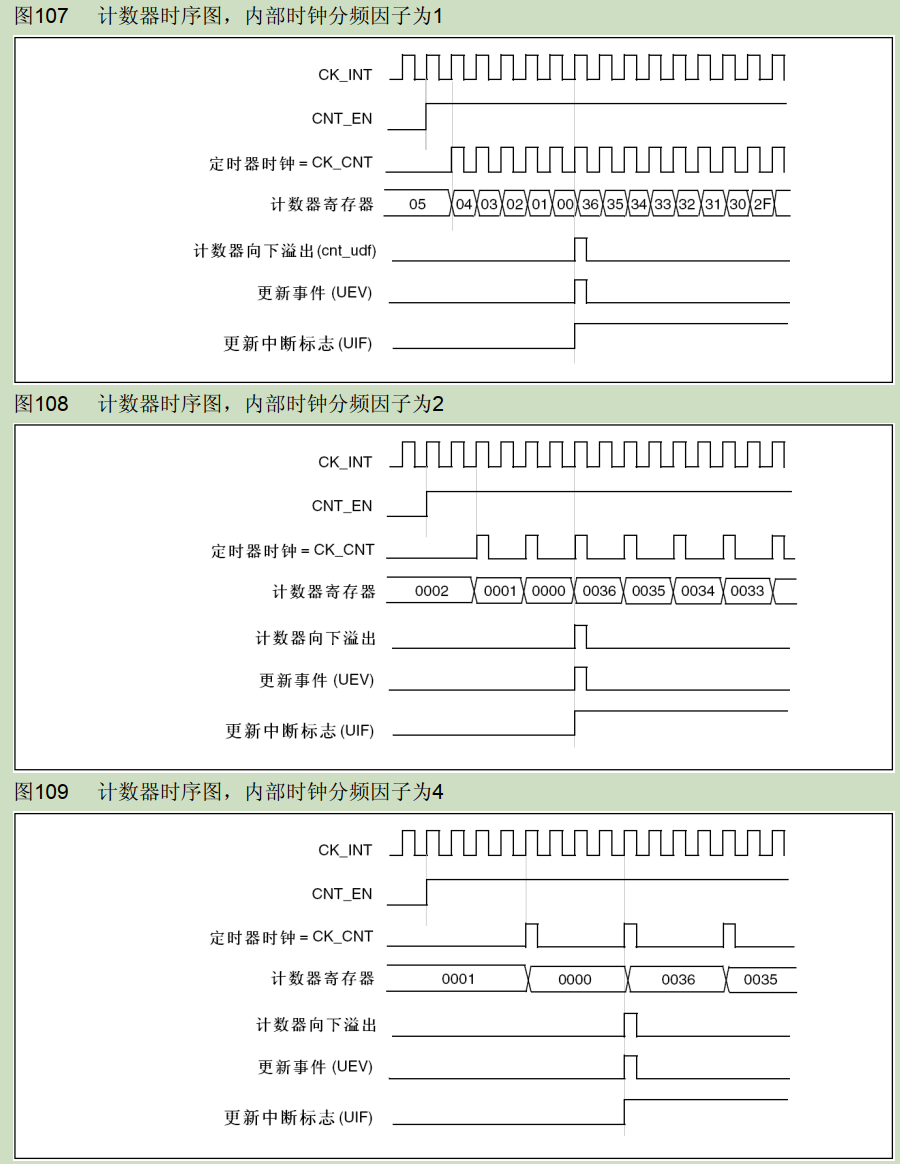

向下计数模式

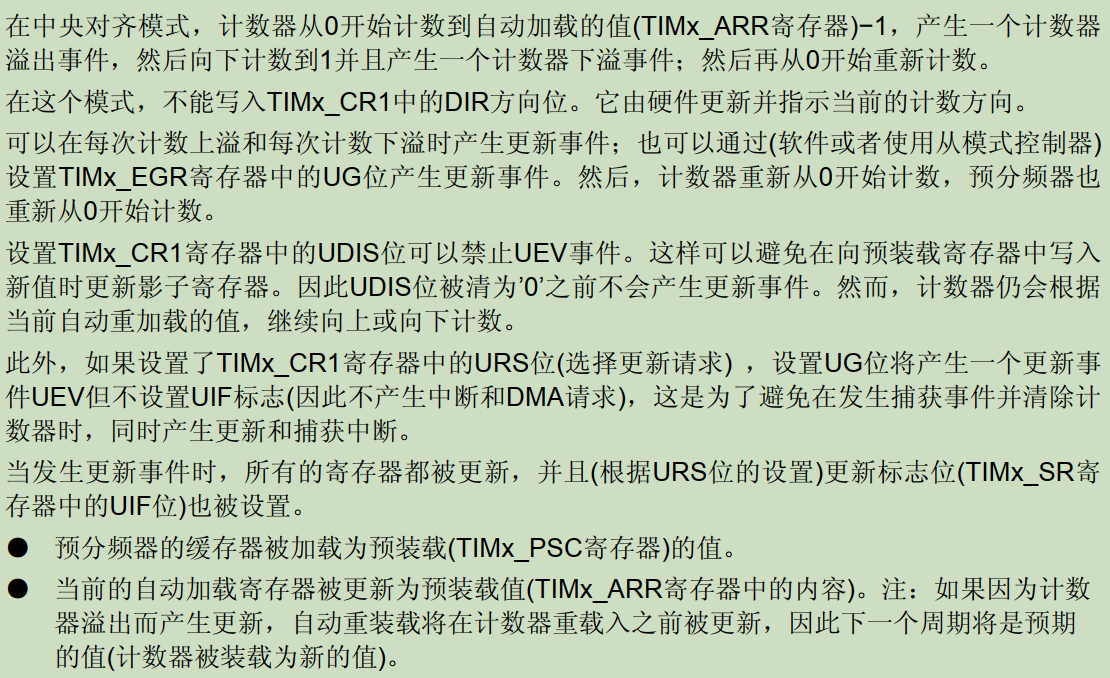

中央对齐模式(向上/向下计数)

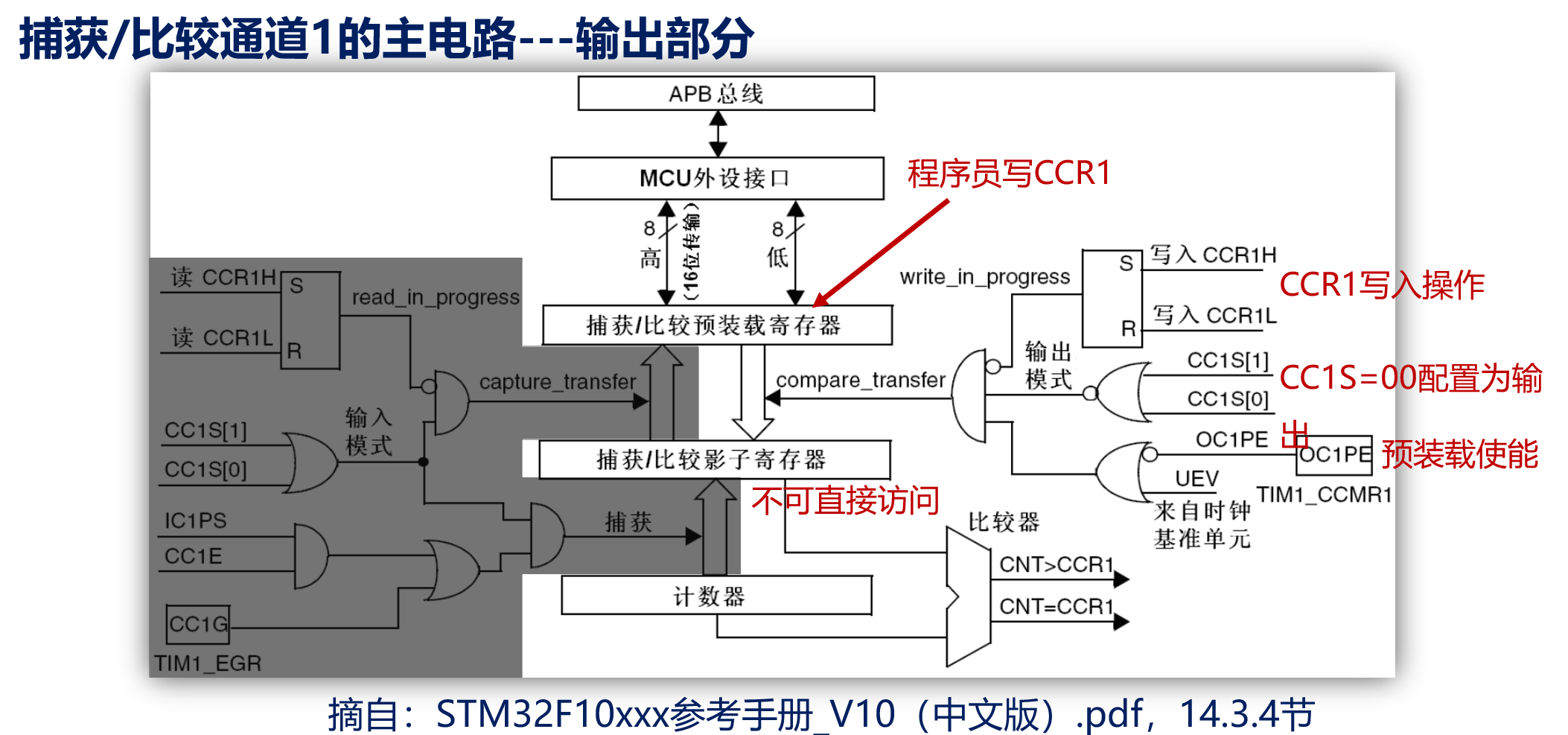

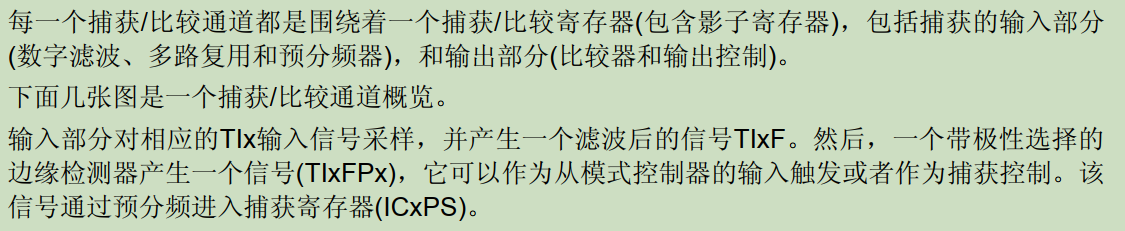

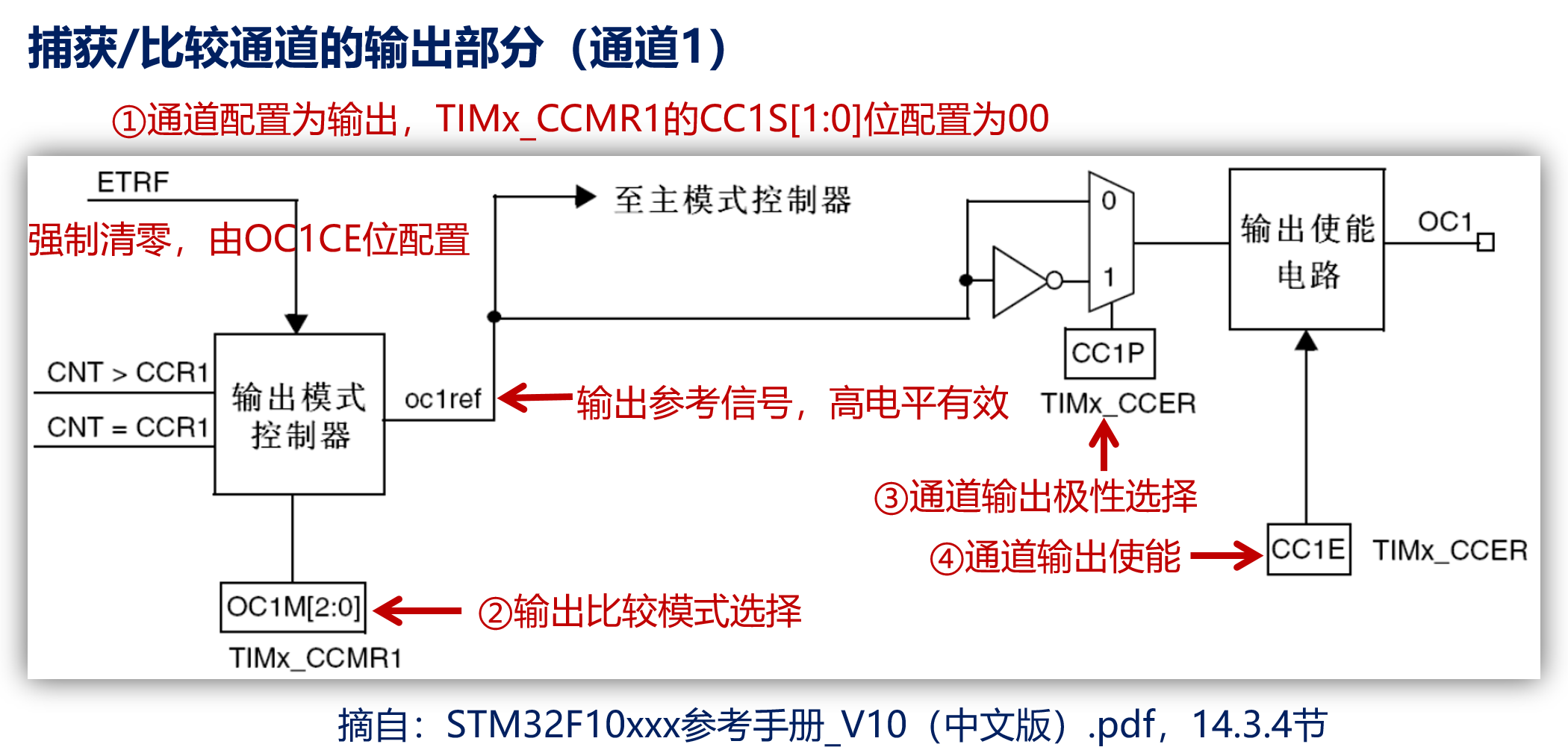

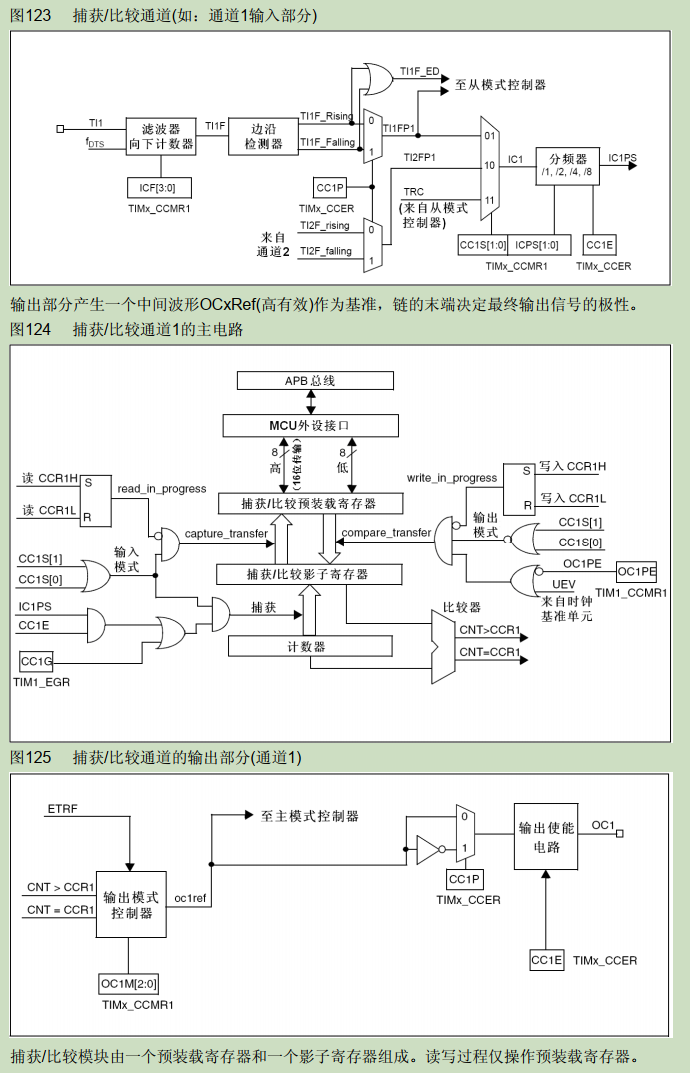

捕获/比较通道

在捕获模式下,捕获发生在影子寄存器上,然后再复制到预装载寄存器中。
在比较模式下,预装载寄存器的内容被复制到影子寄存器中,然后影子寄存器的内容和计数器
进行比较。

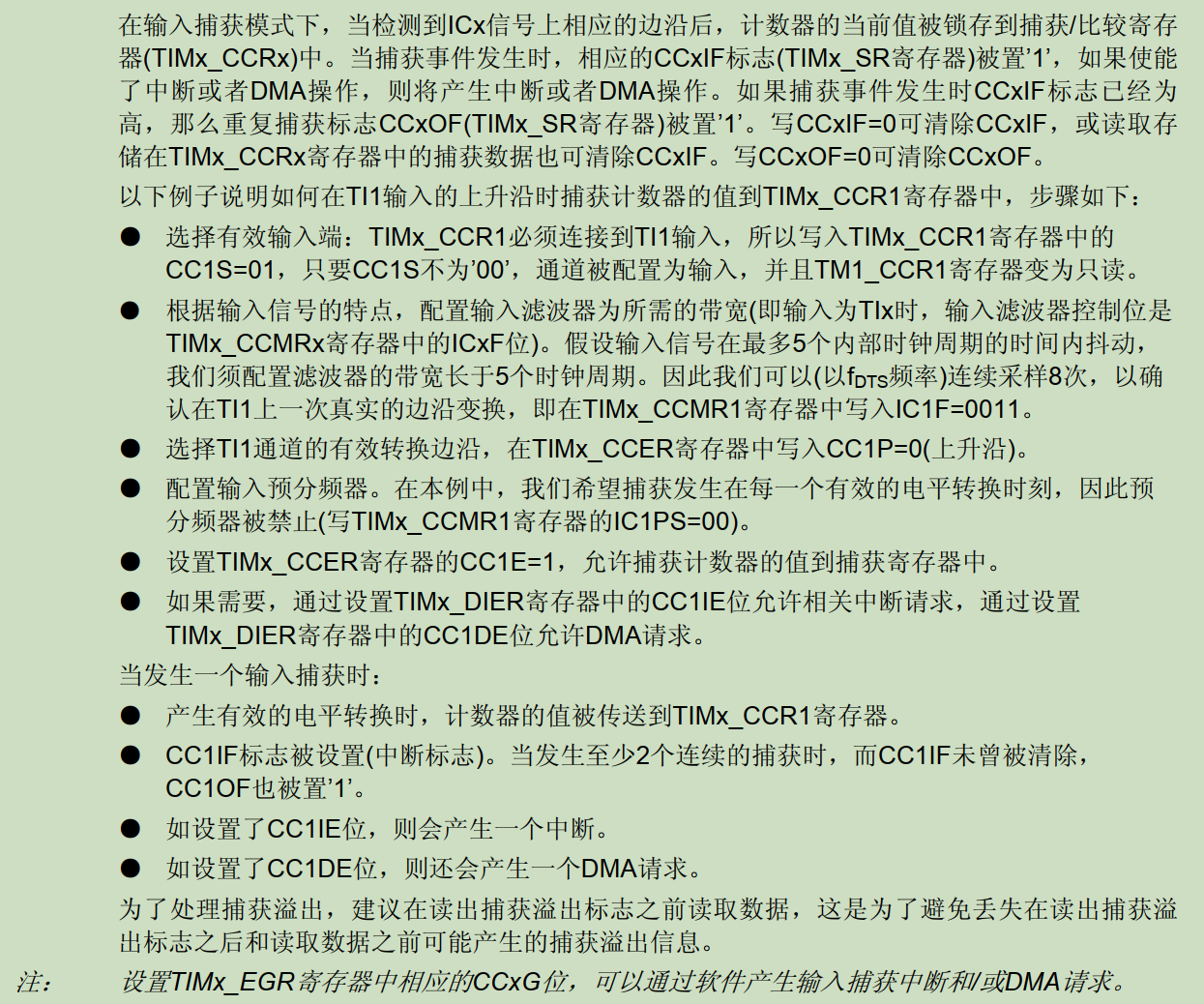

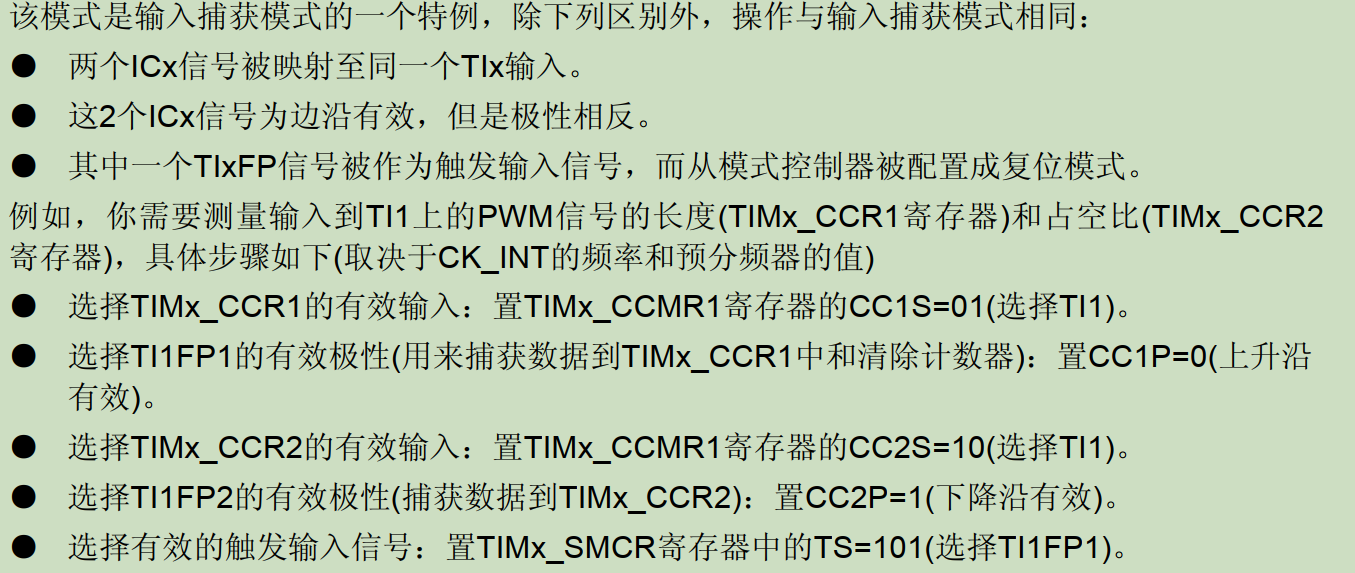

输入捕获模式

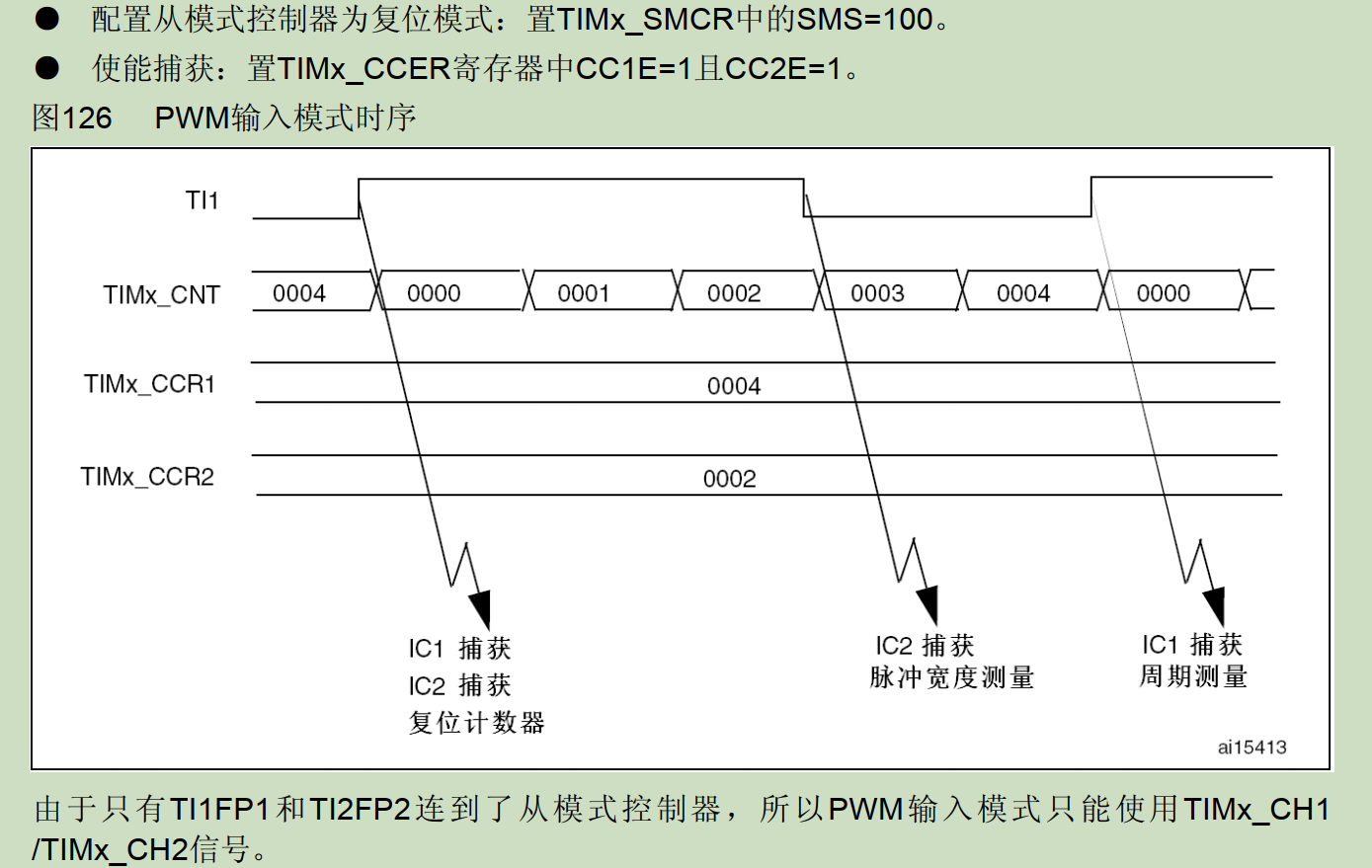

PWM输入模式

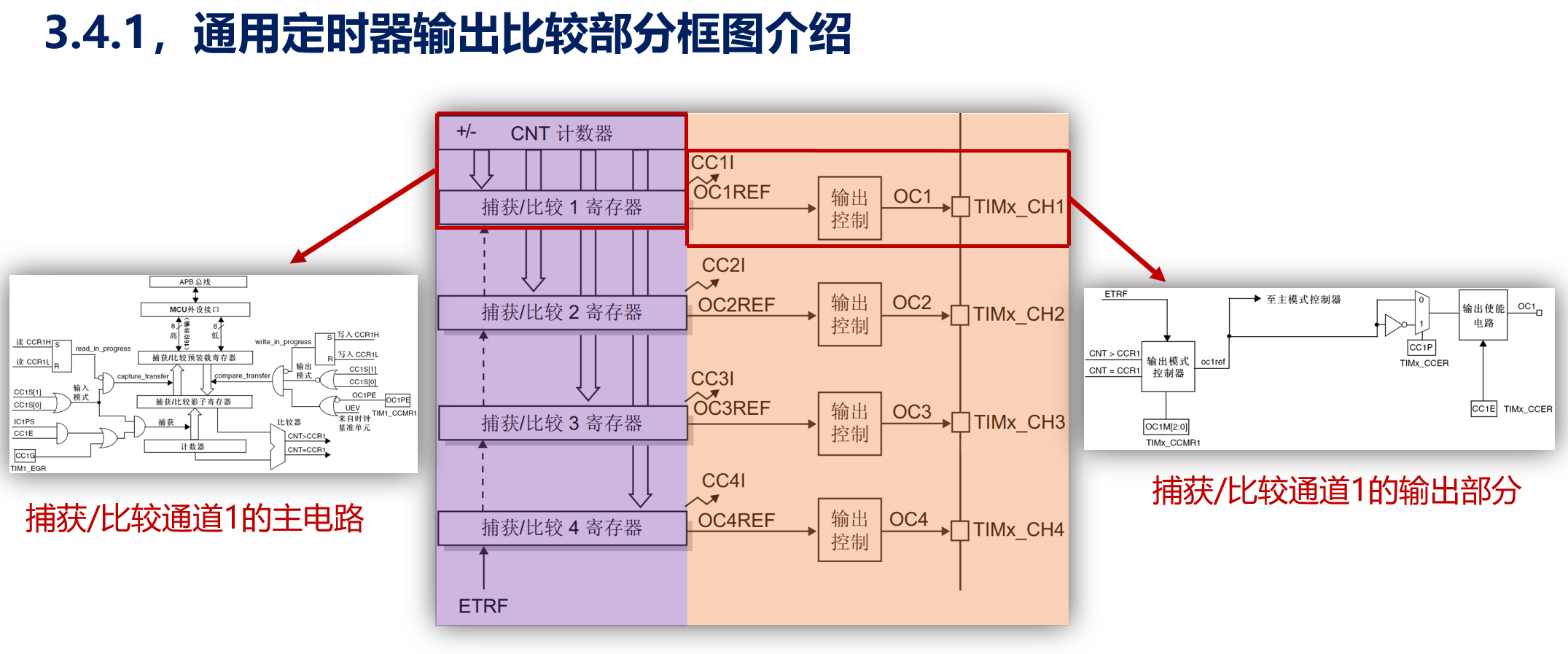

输出比较模式

PWM输出

简介:

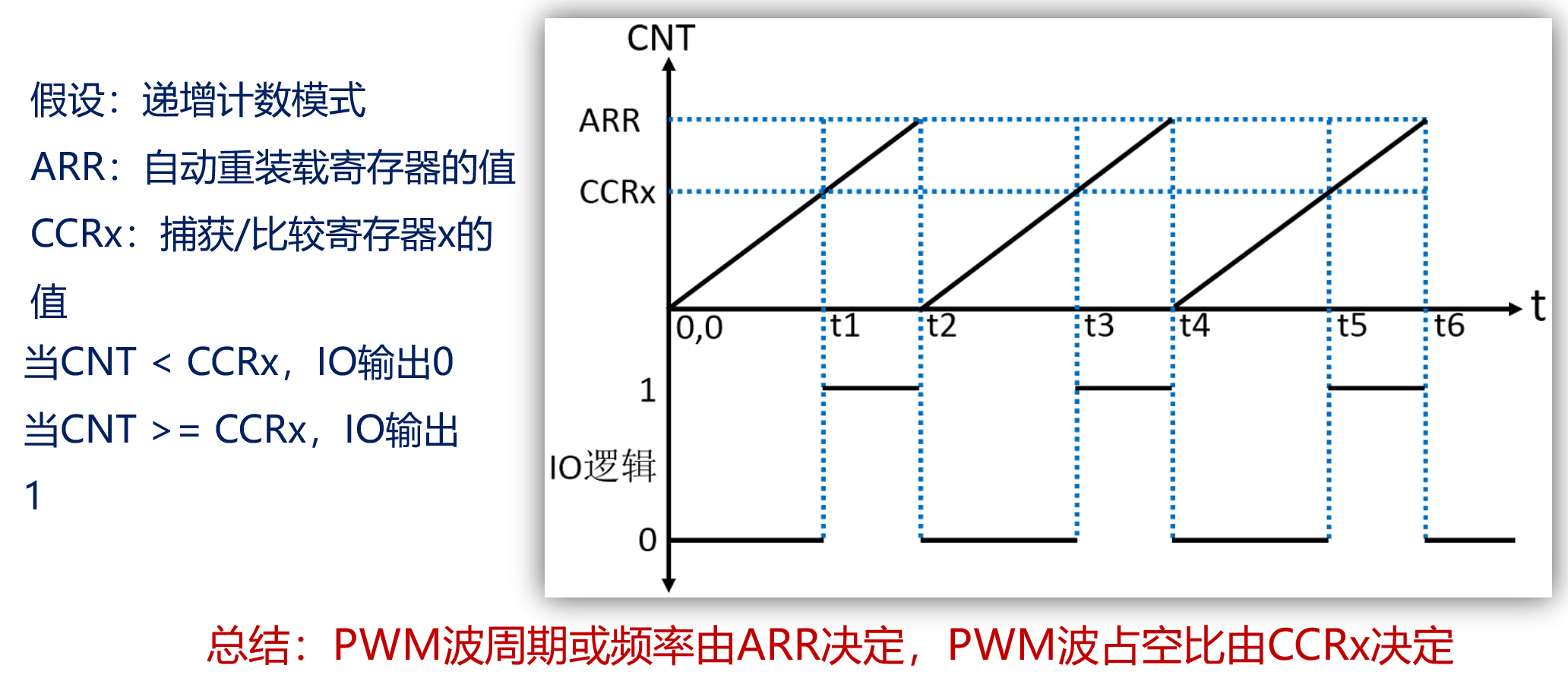

通过捕获比较寄存器(TIMX_CCRX)的值和计数器(TIMX_CNT)的值相比较,从而输出高低电平,实现PWM输出。

框图:

定时器输出PWM原理:

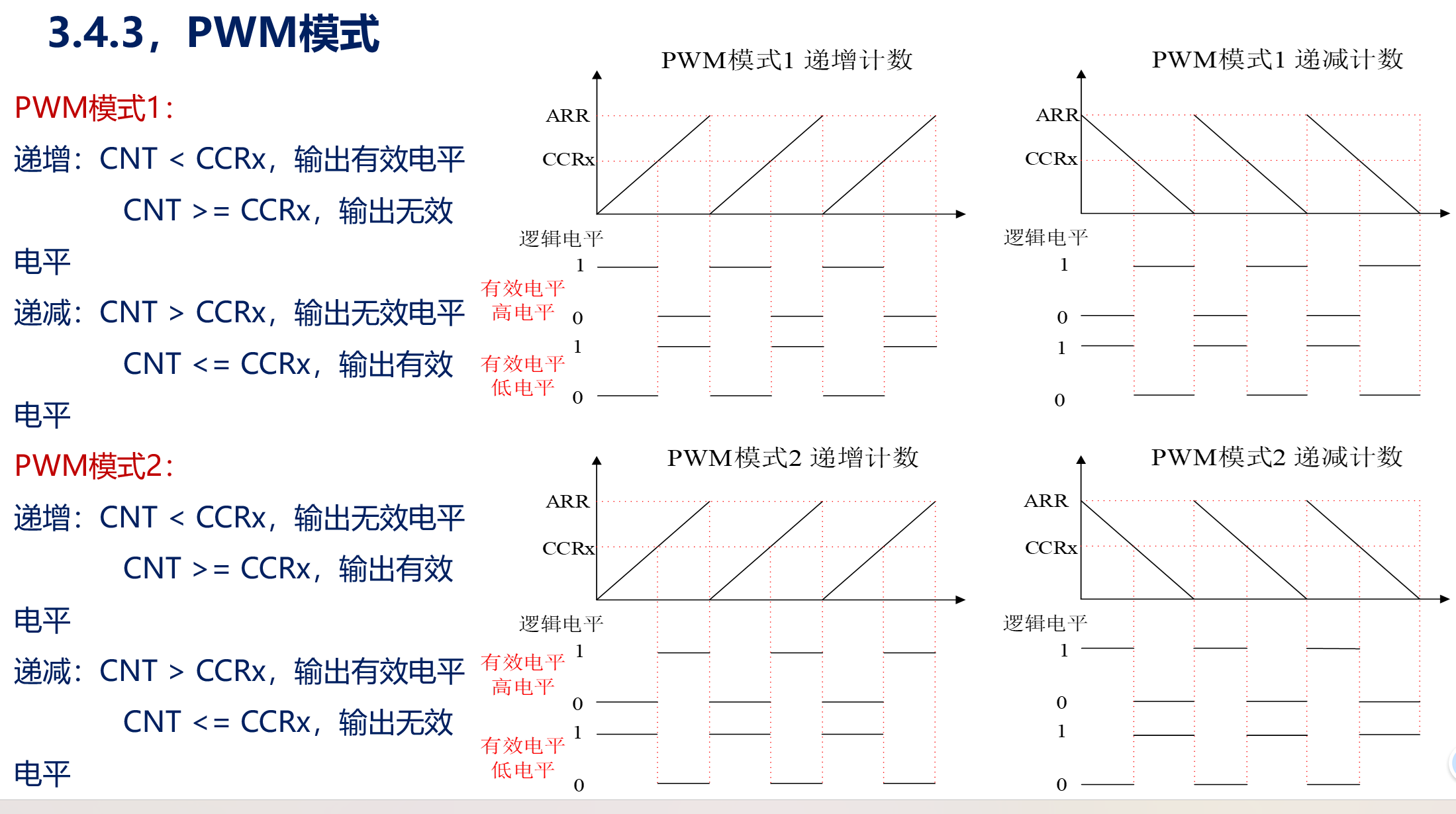

PWM模式:

hal库配置

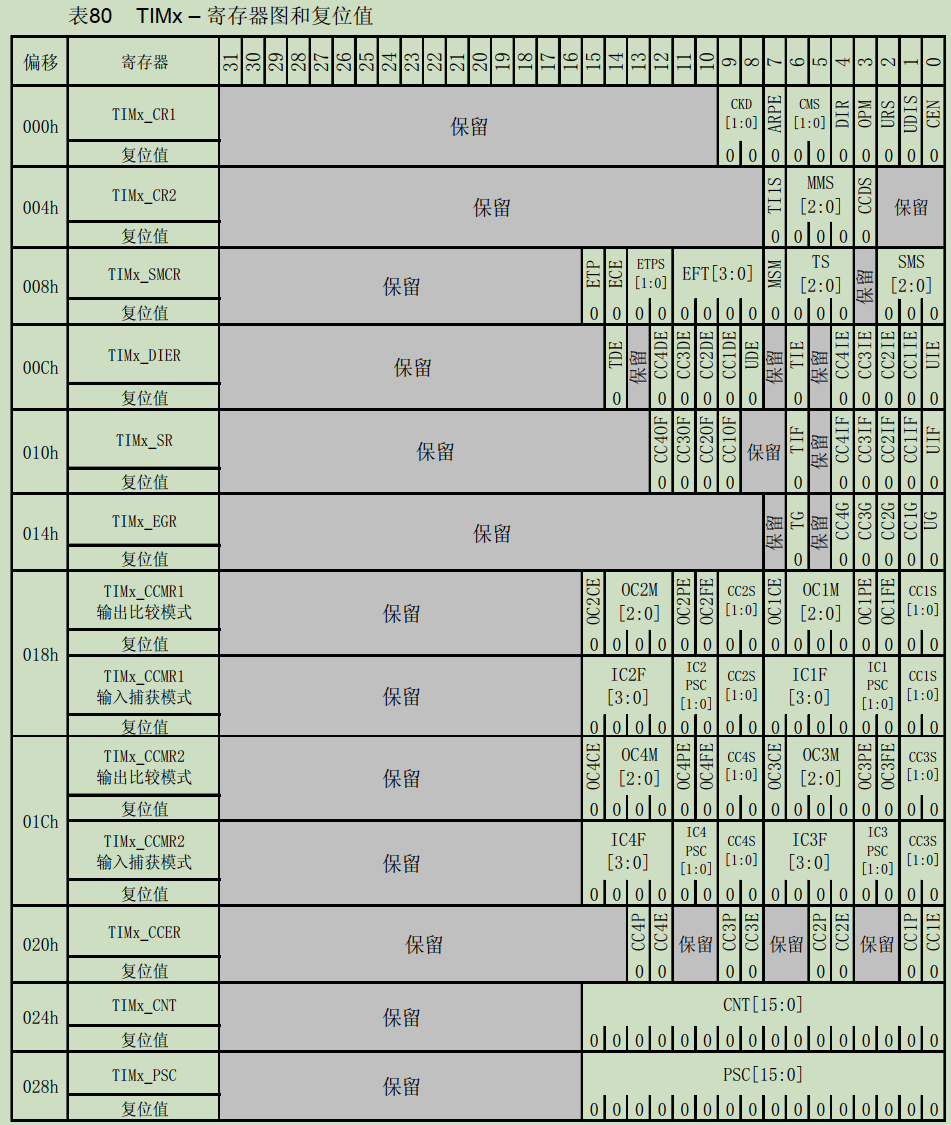

寄存器

总览

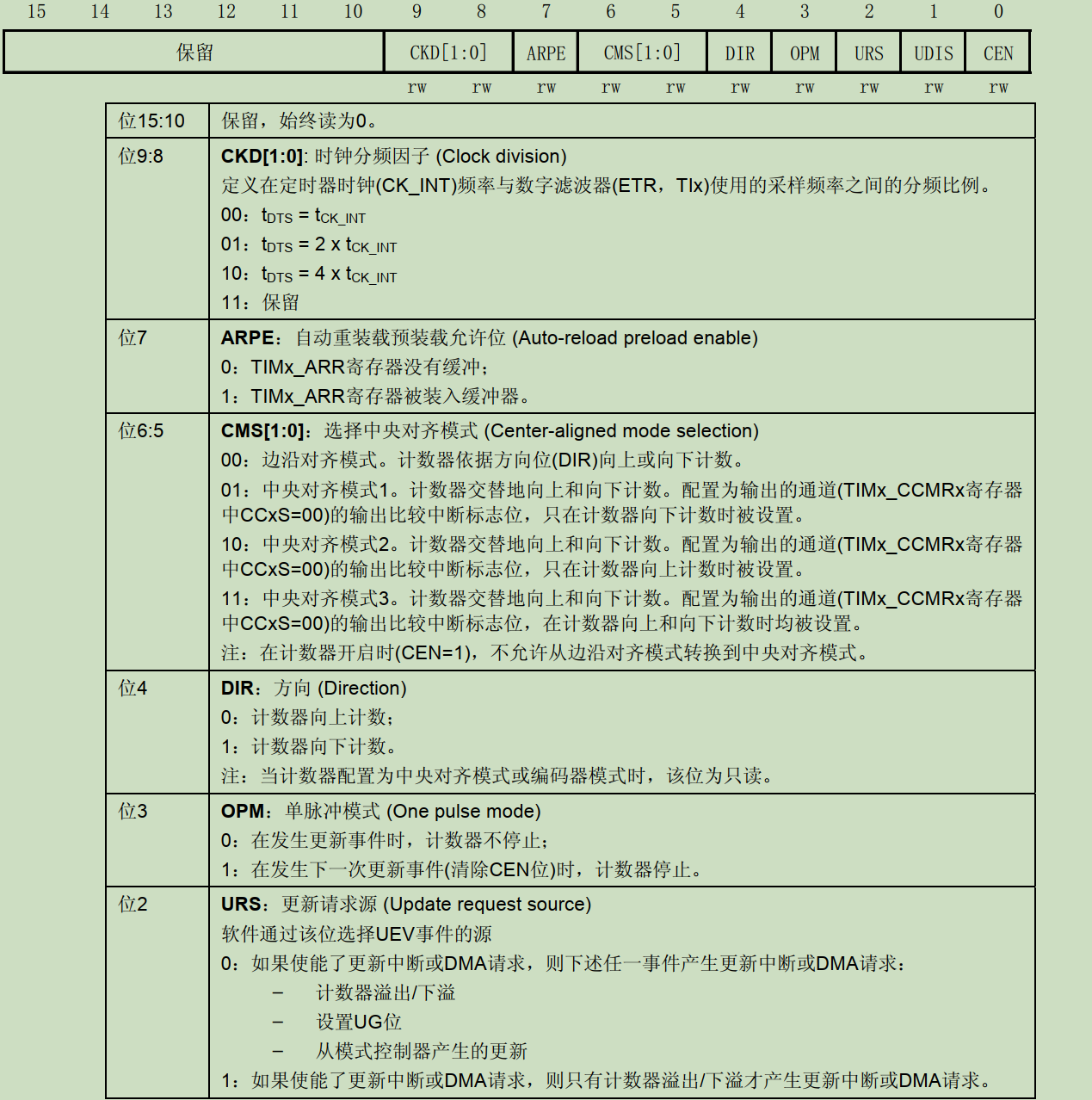

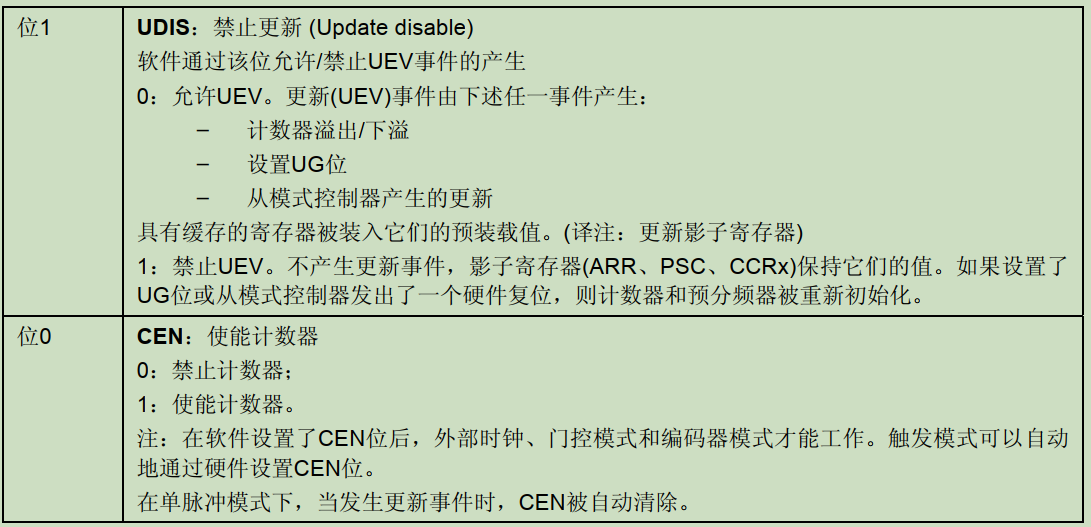

控制寄存器 1(TIMx_CR1)

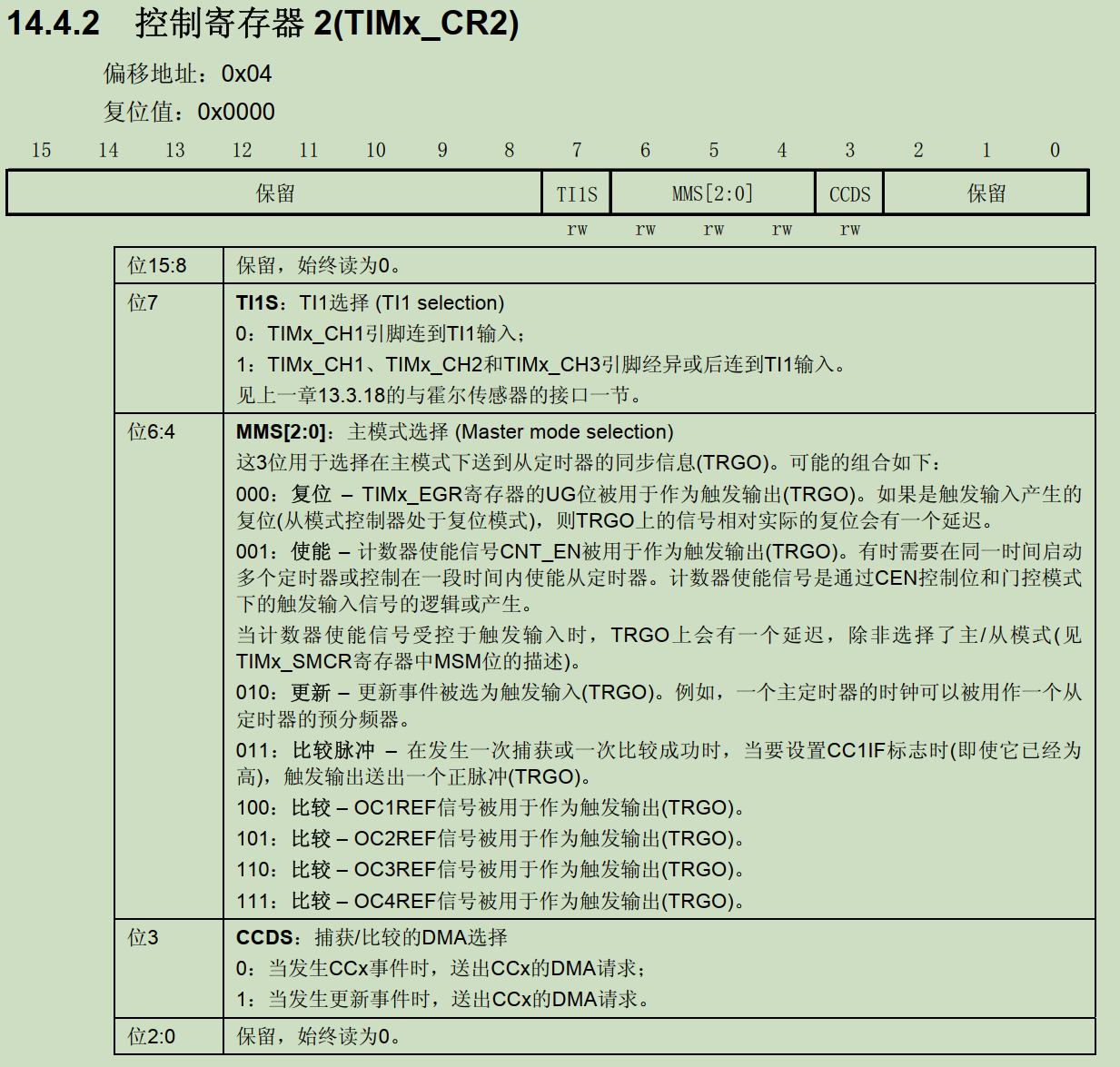

控制寄存器 2(TIMx_CR2)

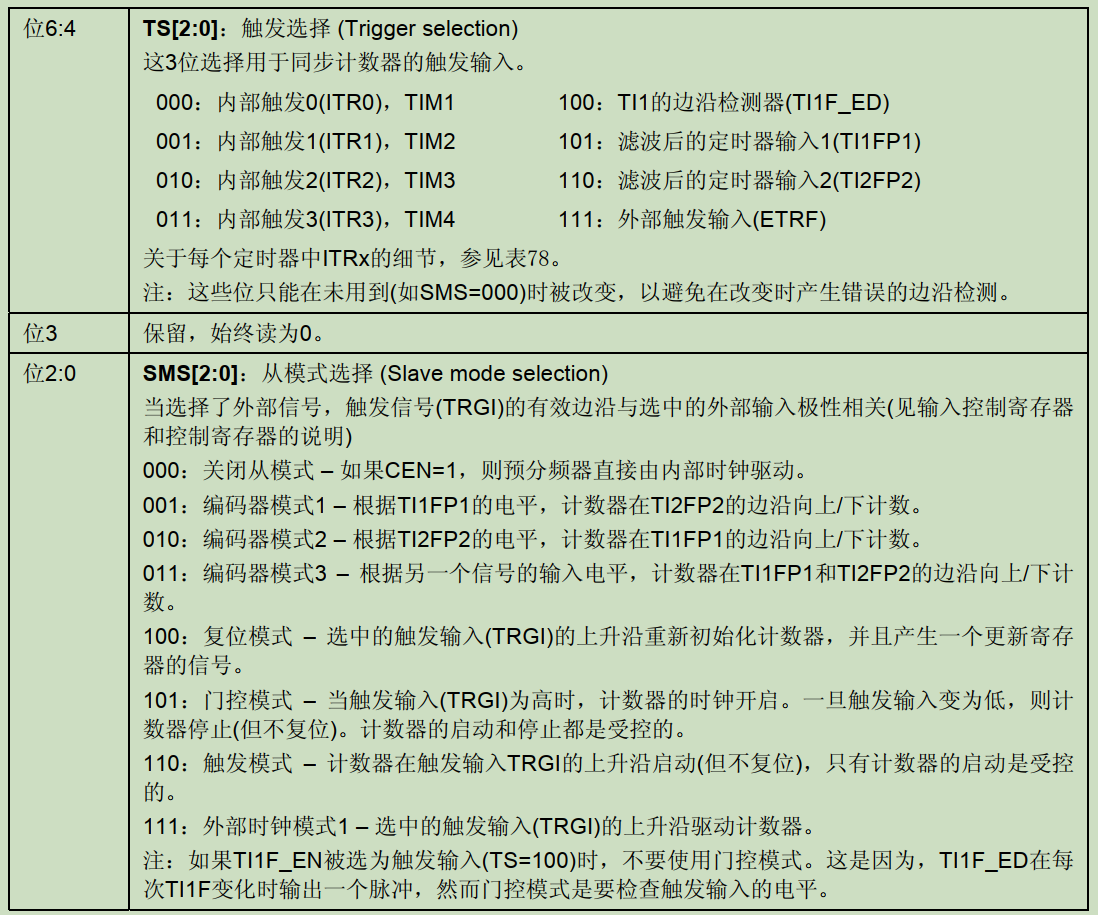

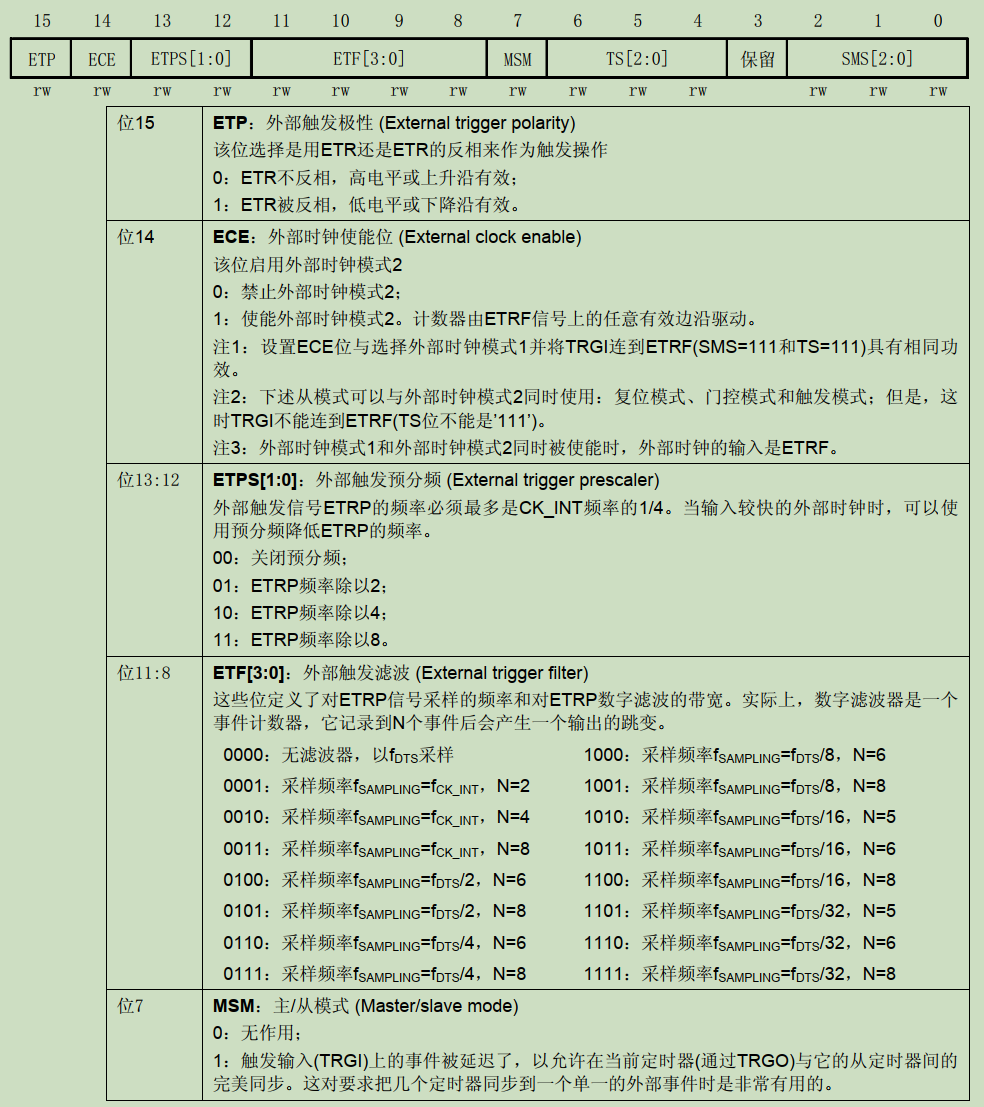

从模式控制寄存器(TIMx_SMCR)

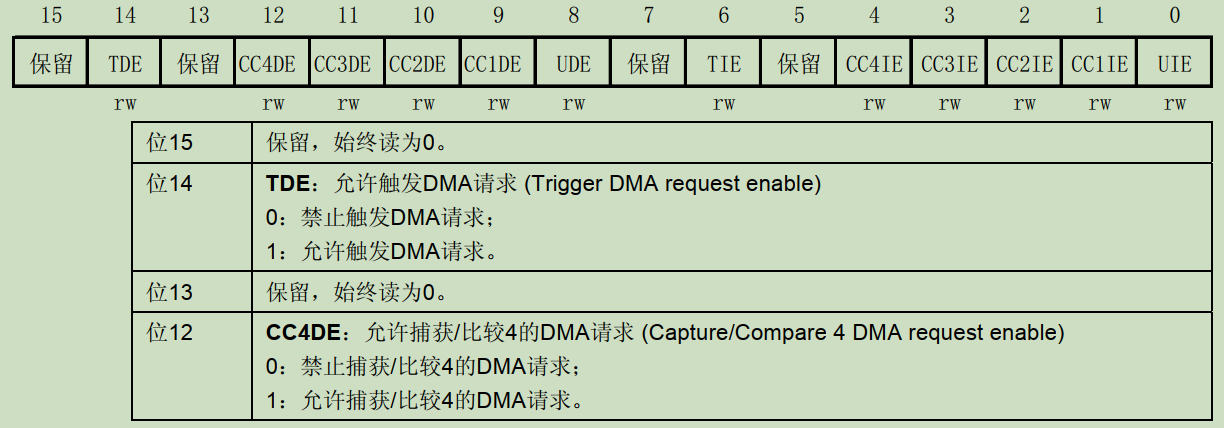

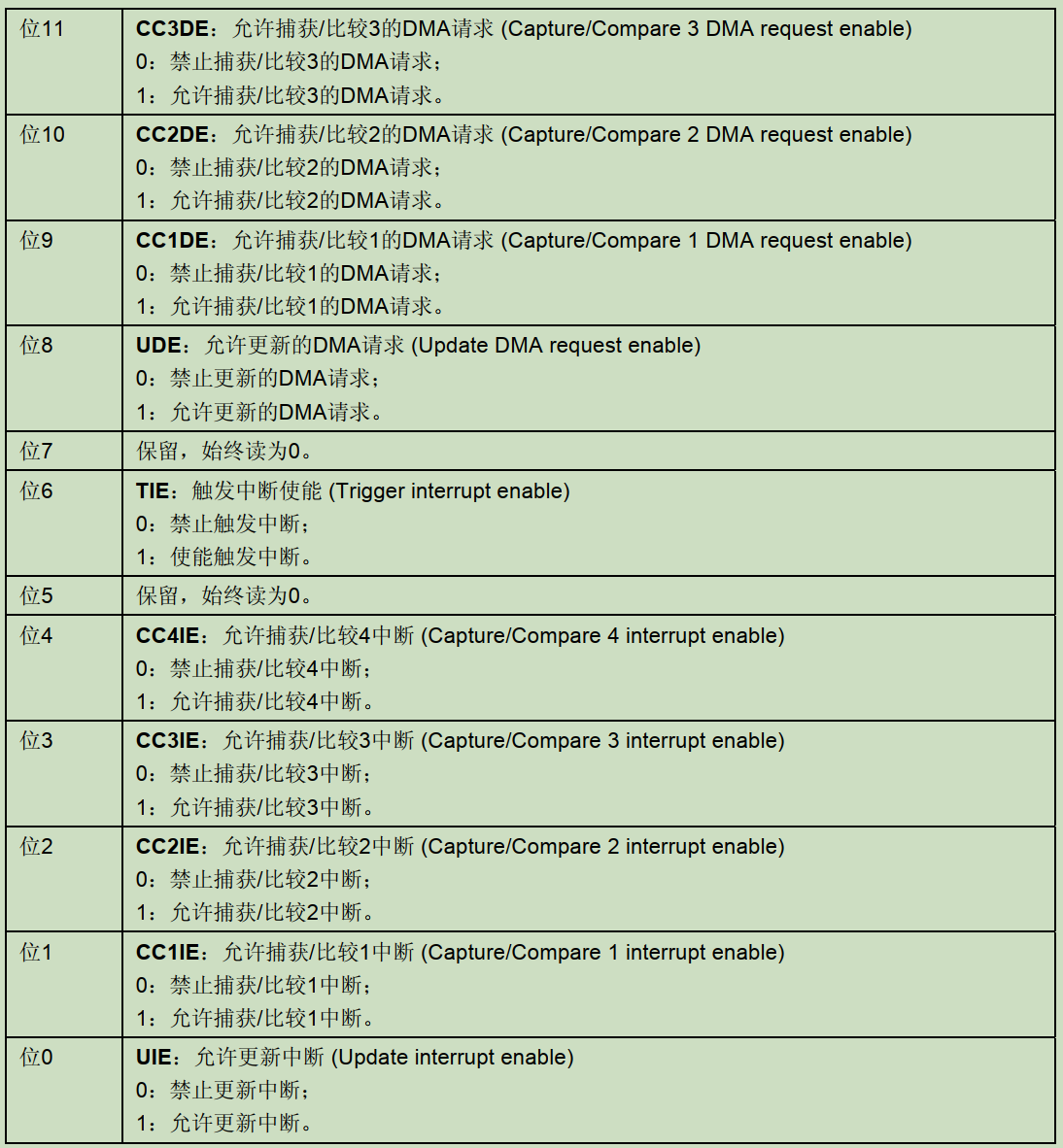

DMA/中断使能寄存器(TIMx_DIER)

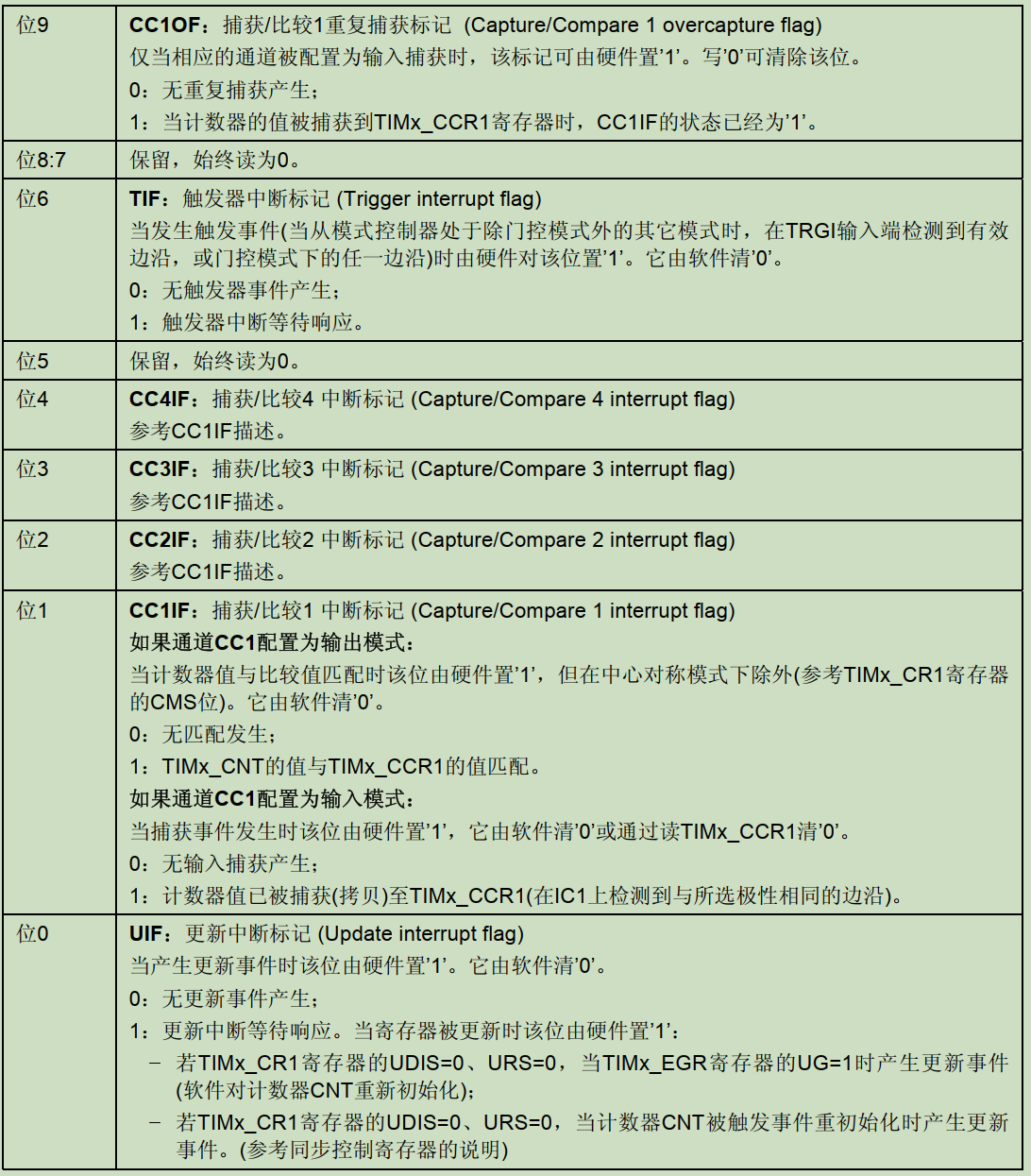

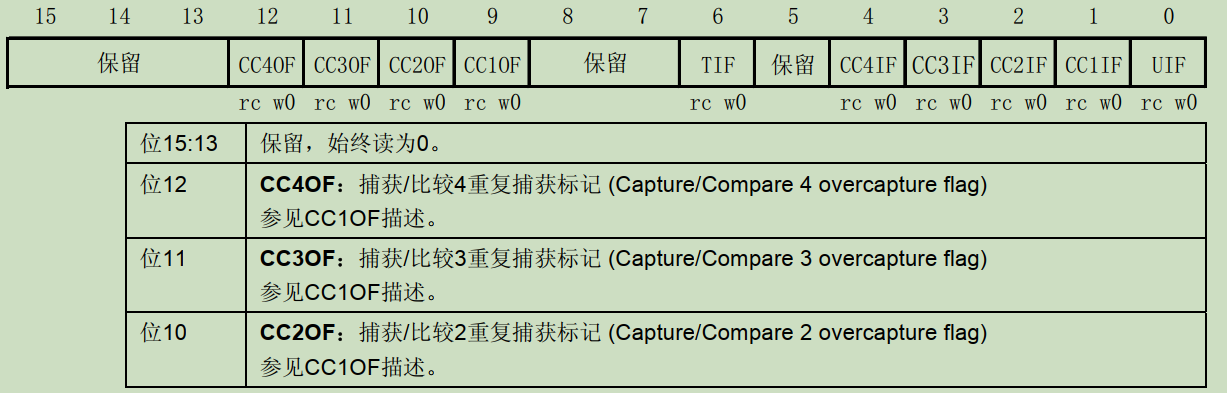

状态寄存器(TIMx_SR)

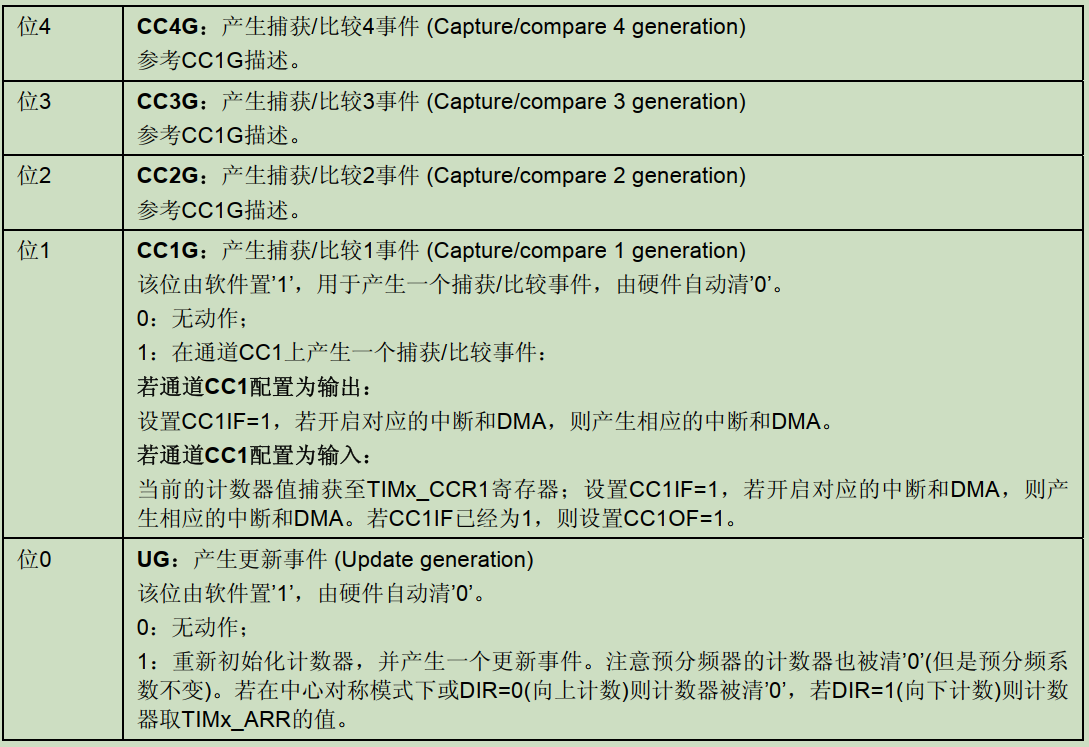

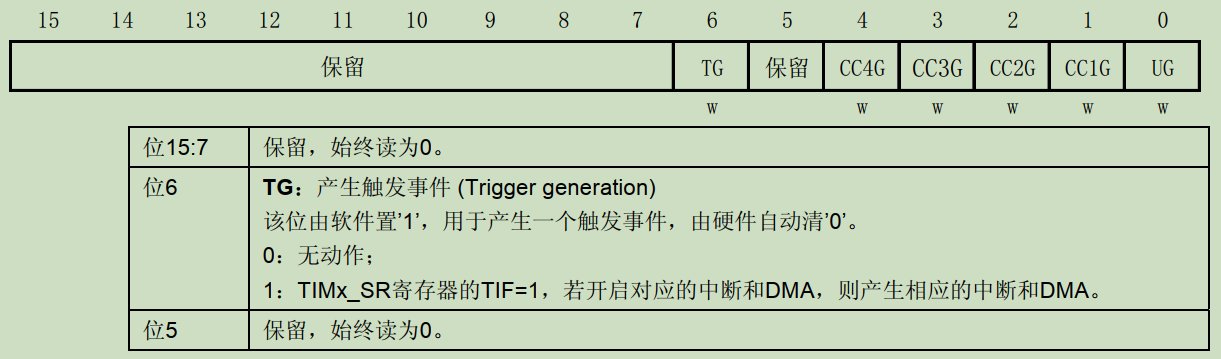

事件产生寄存器(TIMx_EGR)

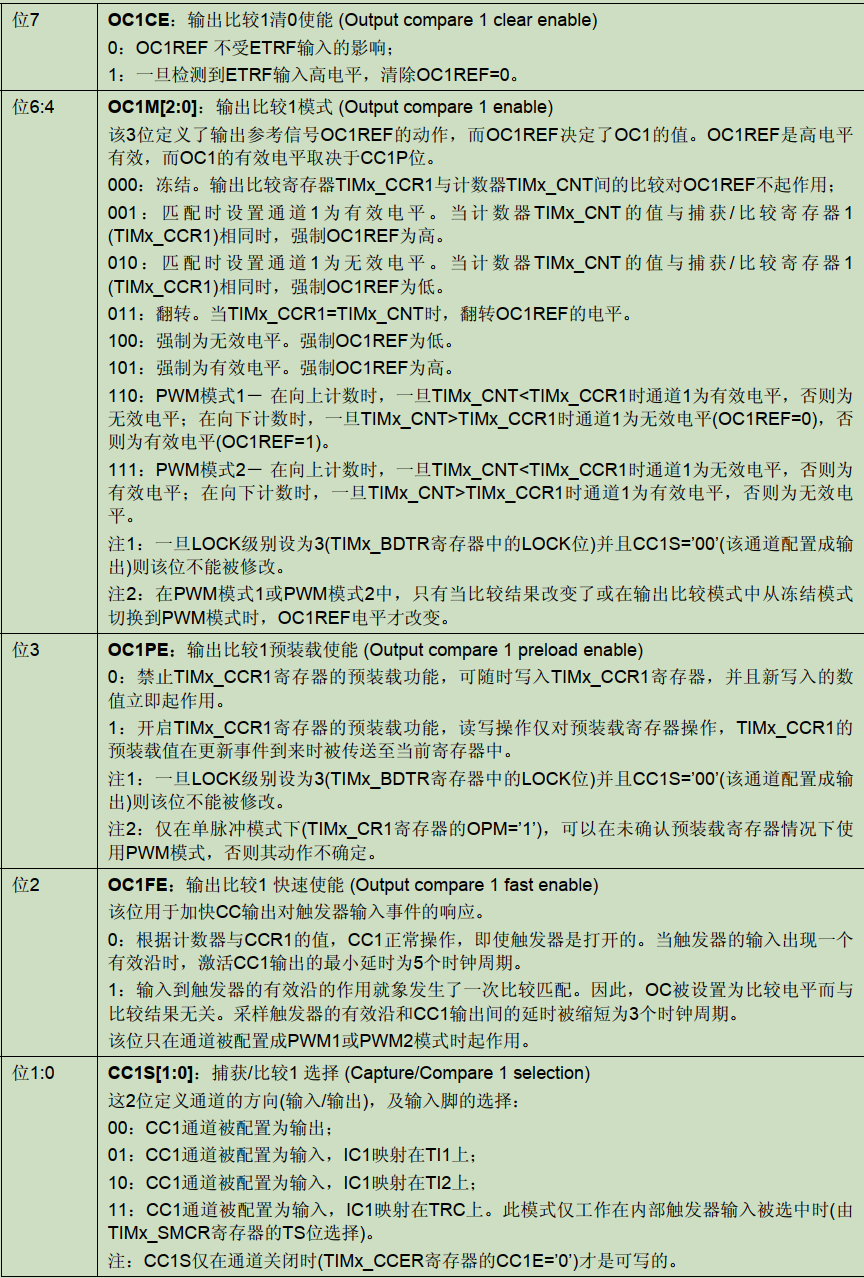

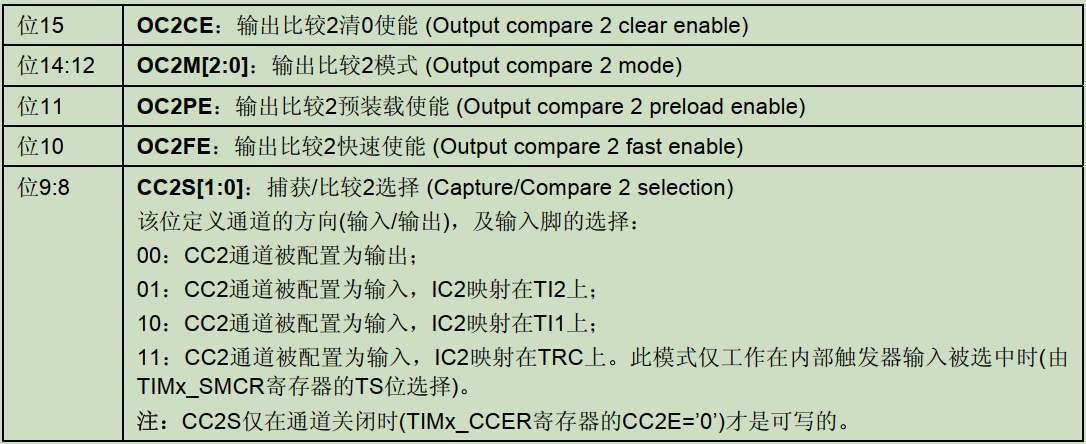

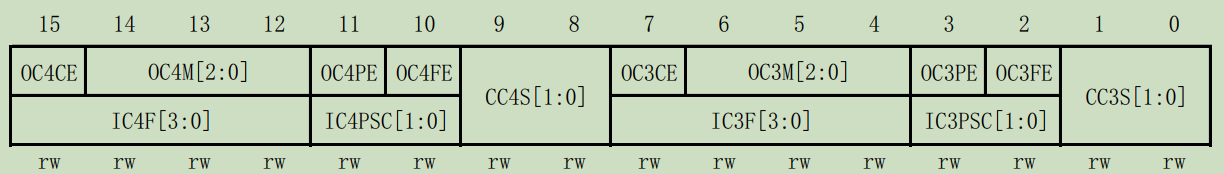

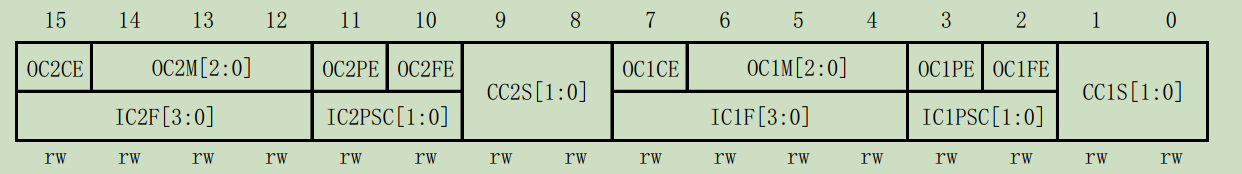

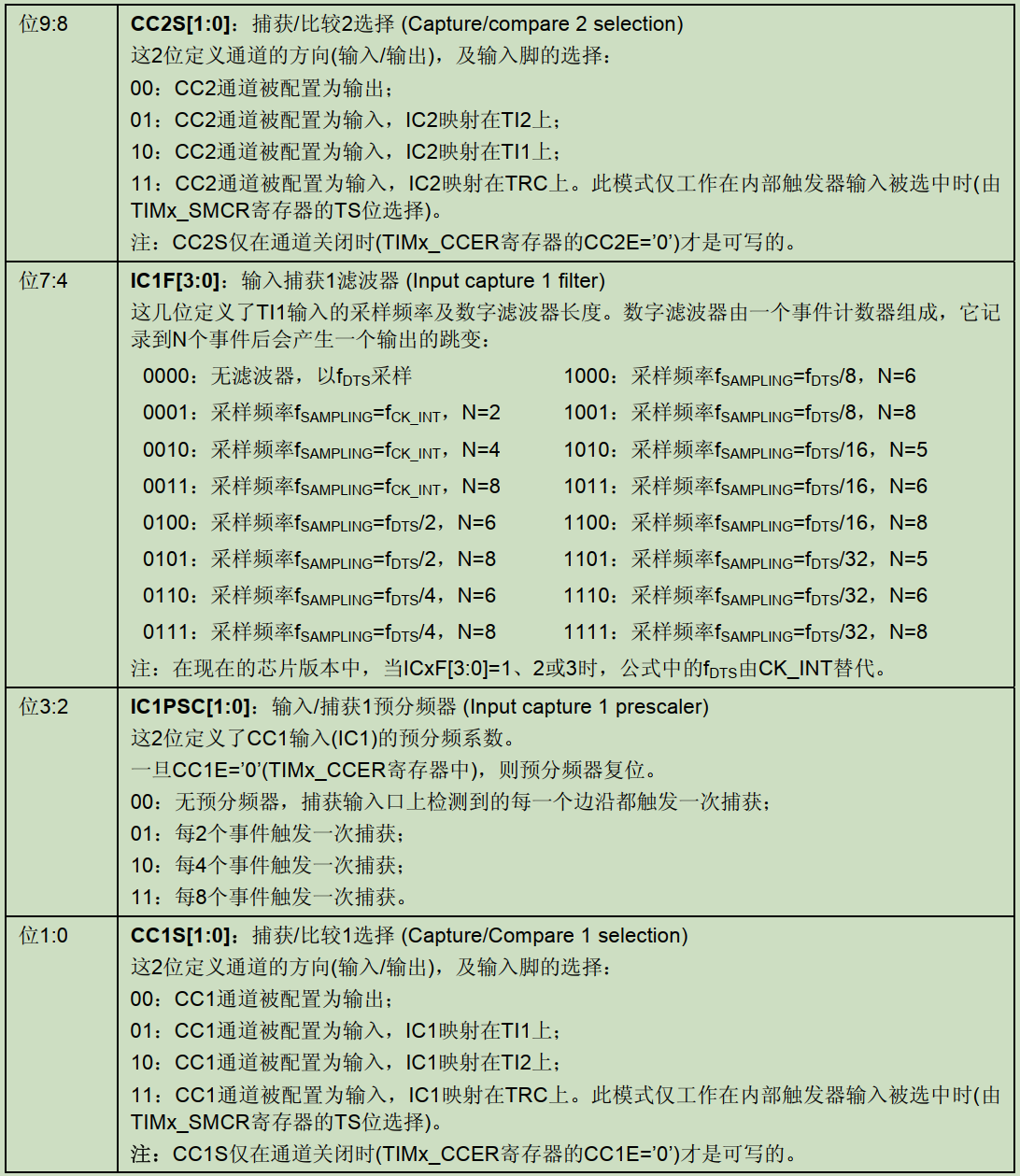

捕获/比较模式寄存器 1(TIMx_CCMR1)

通道可用于输入(捕获模式)或输出(比较模式),通道的方向由相应的CCxS定义。该寄存器其它
位的作用在输入和输出模式下不同。 OCxx描述了通道在输出模式下的功能, ICxx描述了通道在
输出模式下的功能。因此必须注意,同一个位在输出模式和输入模式下的功能是不同的。

输出比较模式:

输入捕获模式:

捕获/比较模式寄存器 2(TIMx_CCMR2)

参考CCMR1寄存器

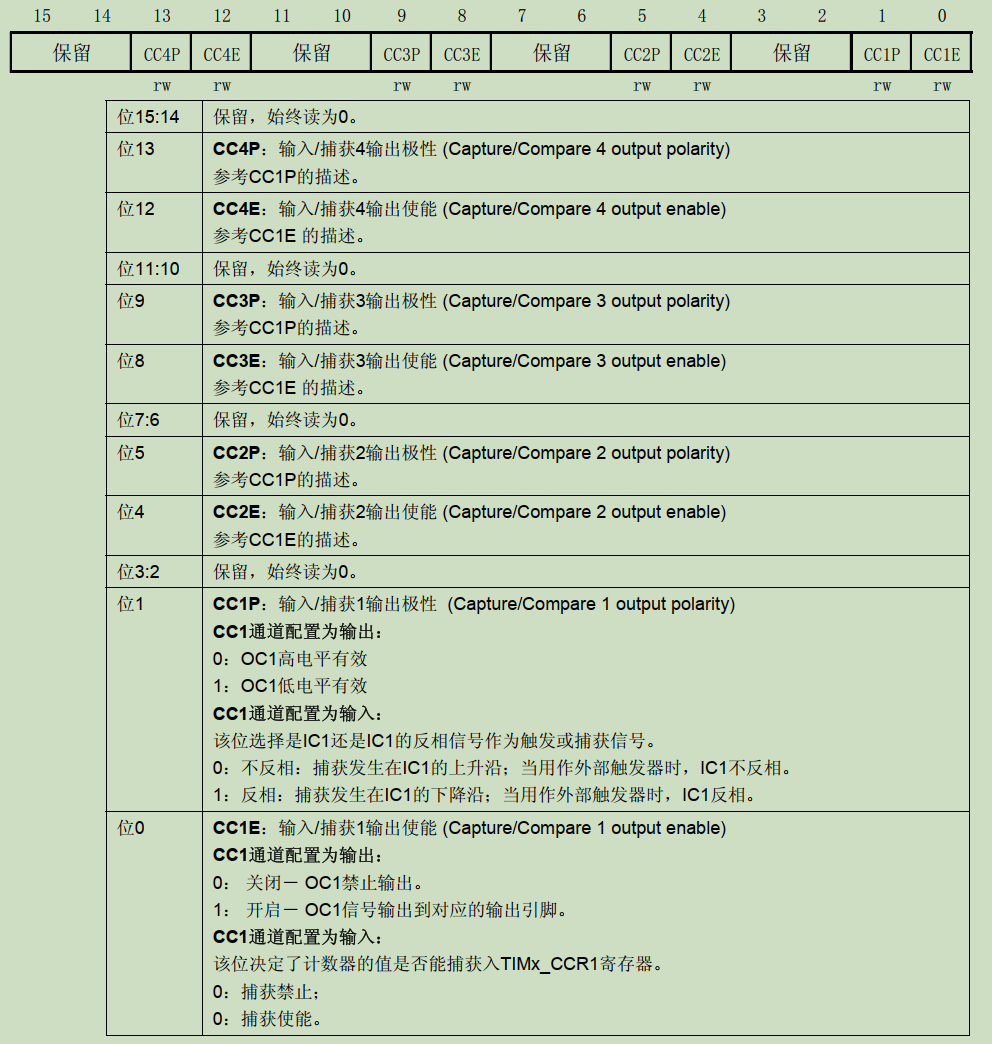

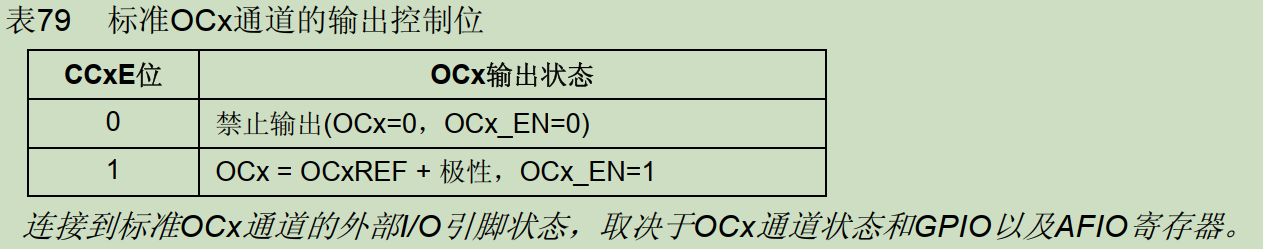

捕获/比较使能寄存器(TIMx_CCER)

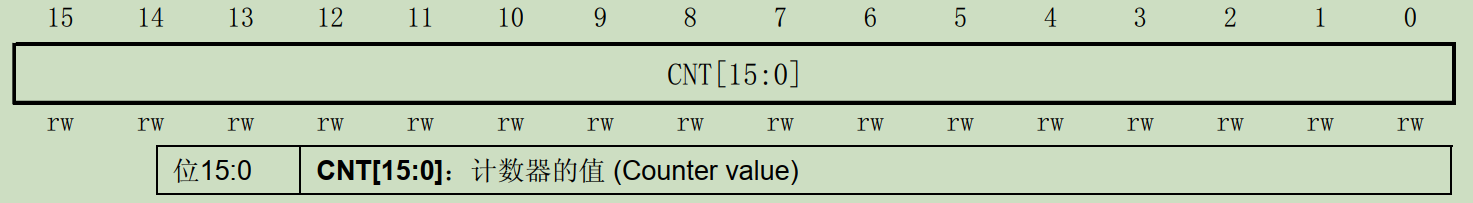

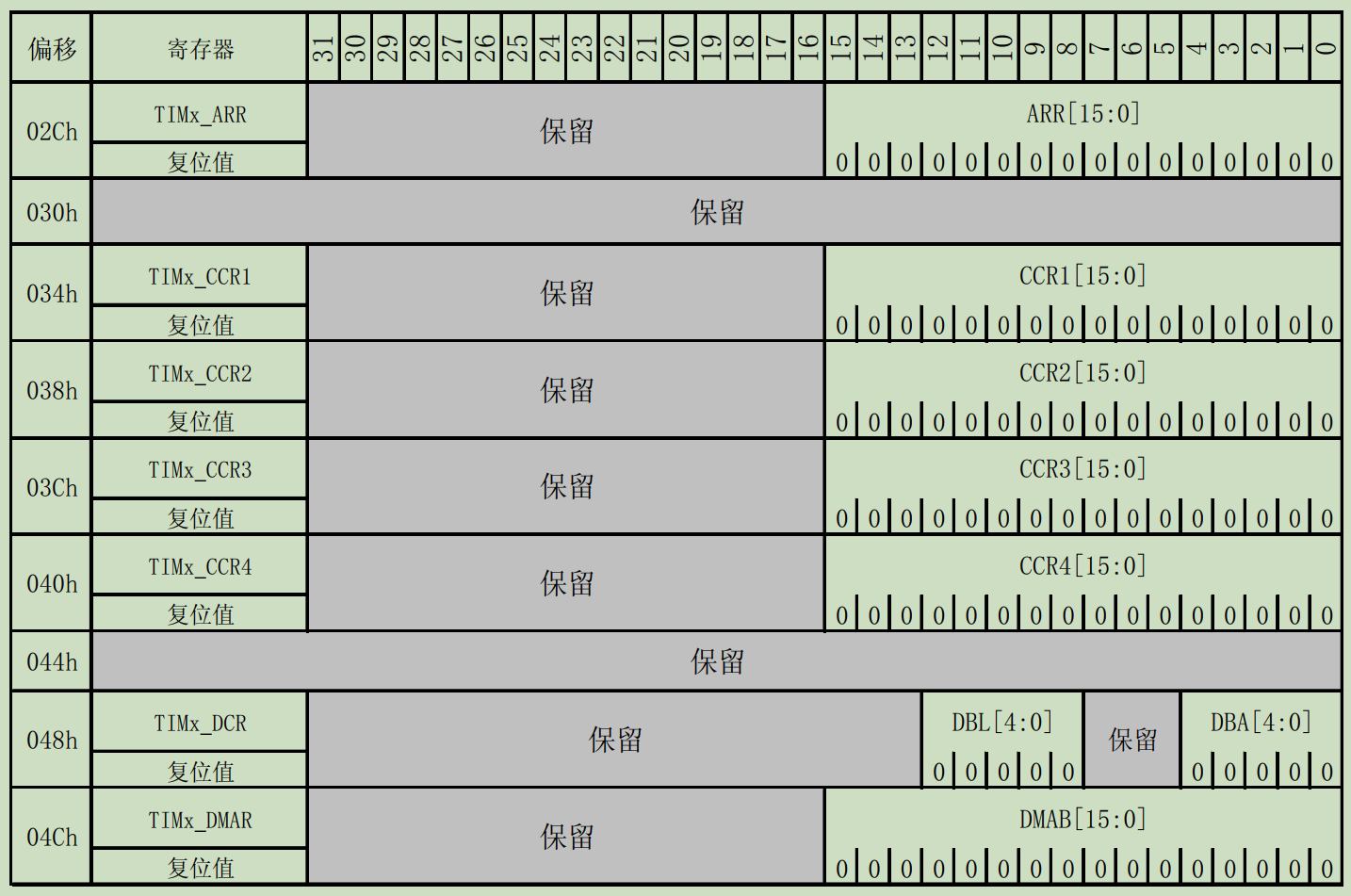

计数器(TIMx_CNT)

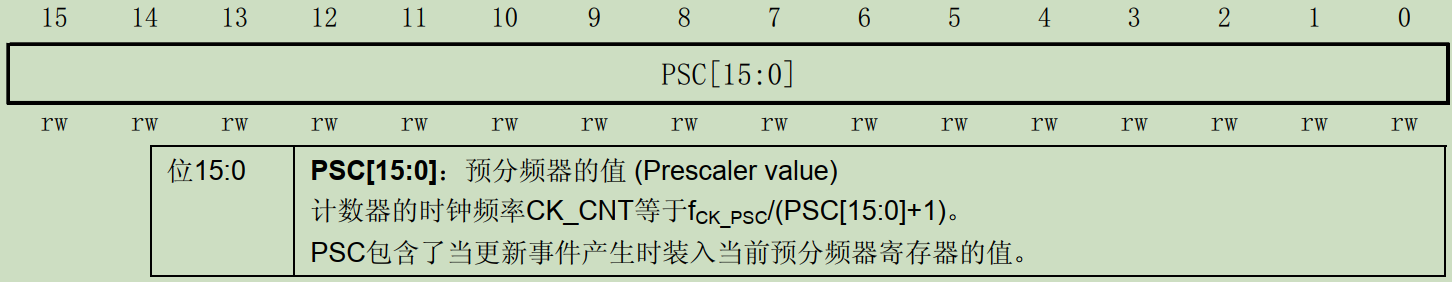

预分频器(TIMx_PSC)

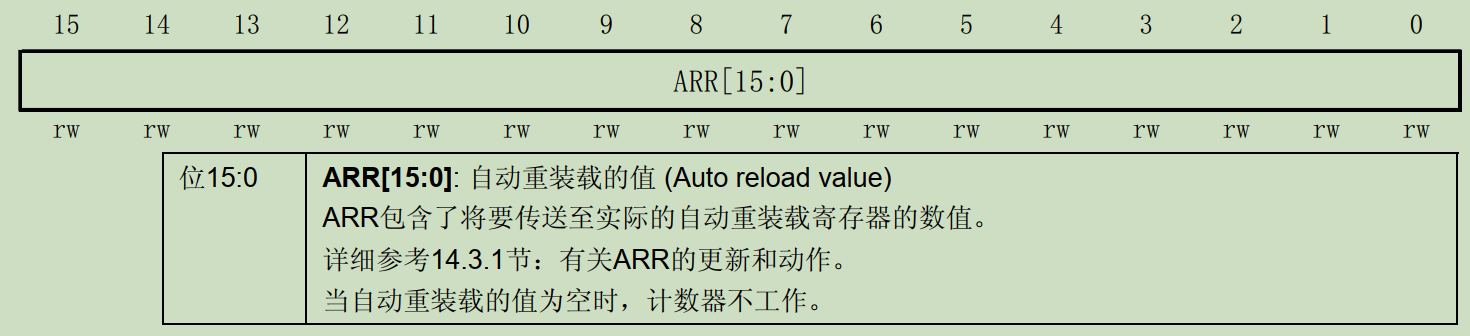

自动重装载寄存器(TIMx_ARR)

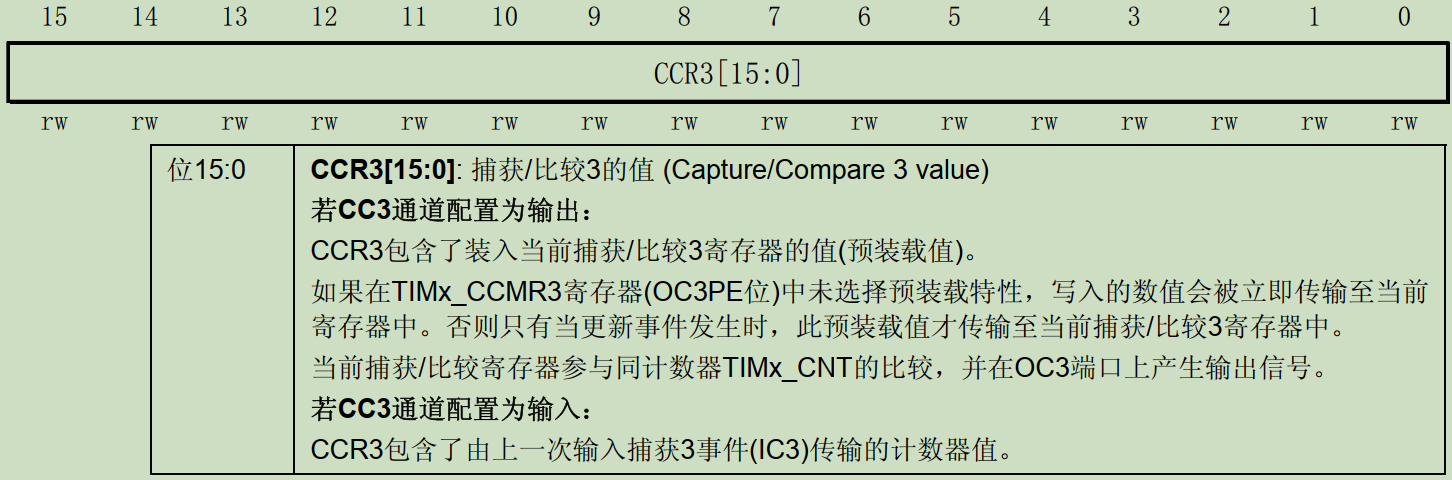

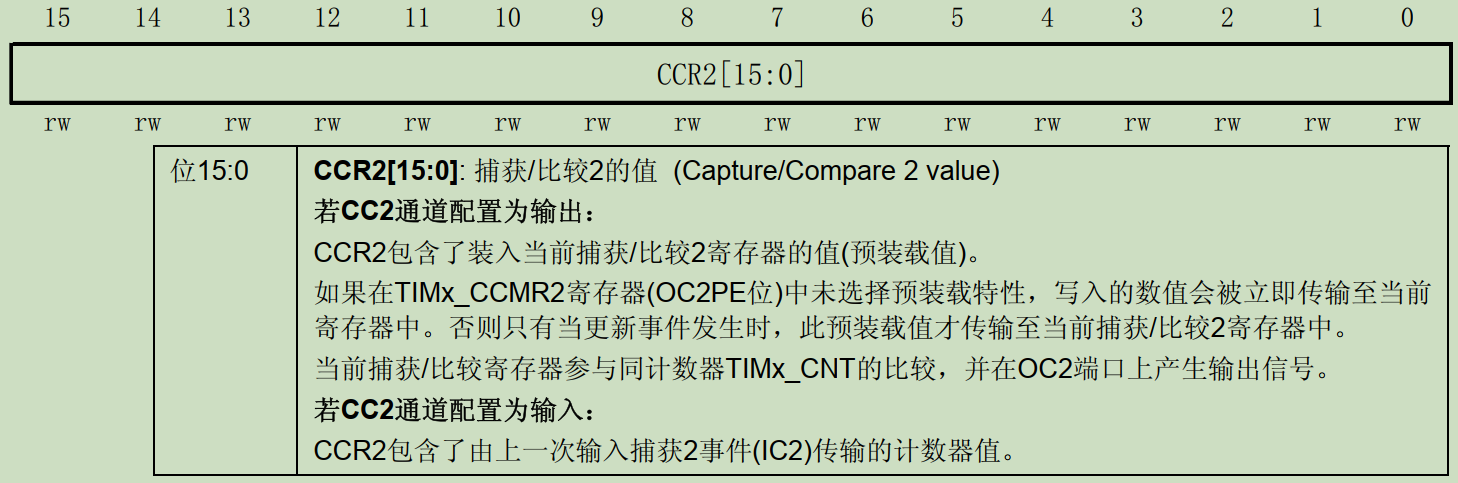

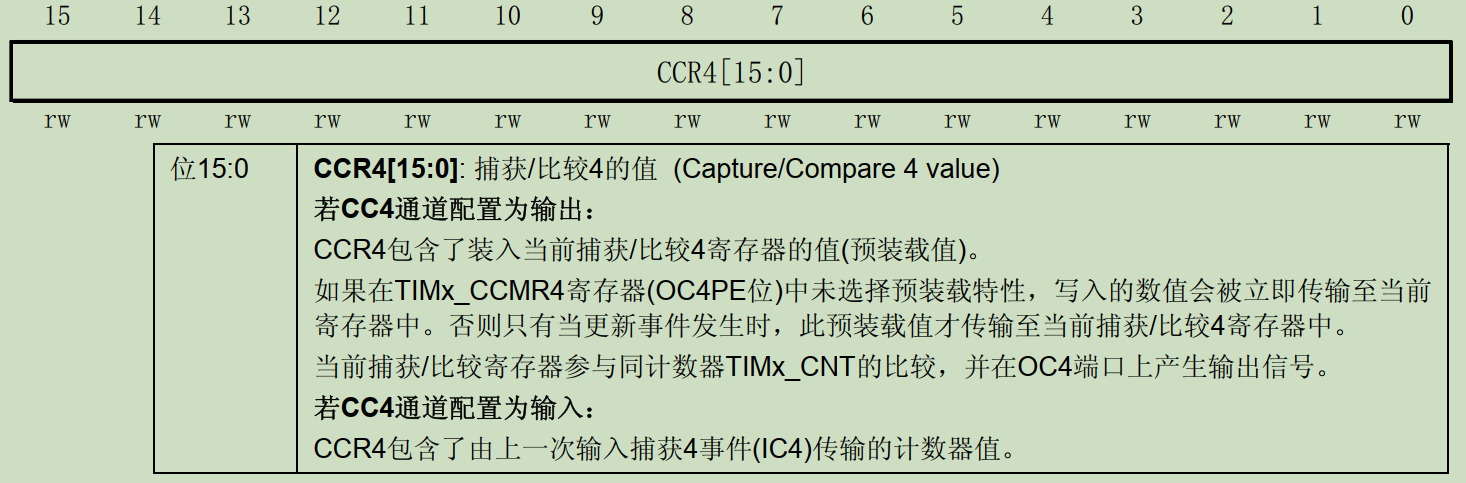

捕获/比较寄存器 1234(TIMx_CCR1234)

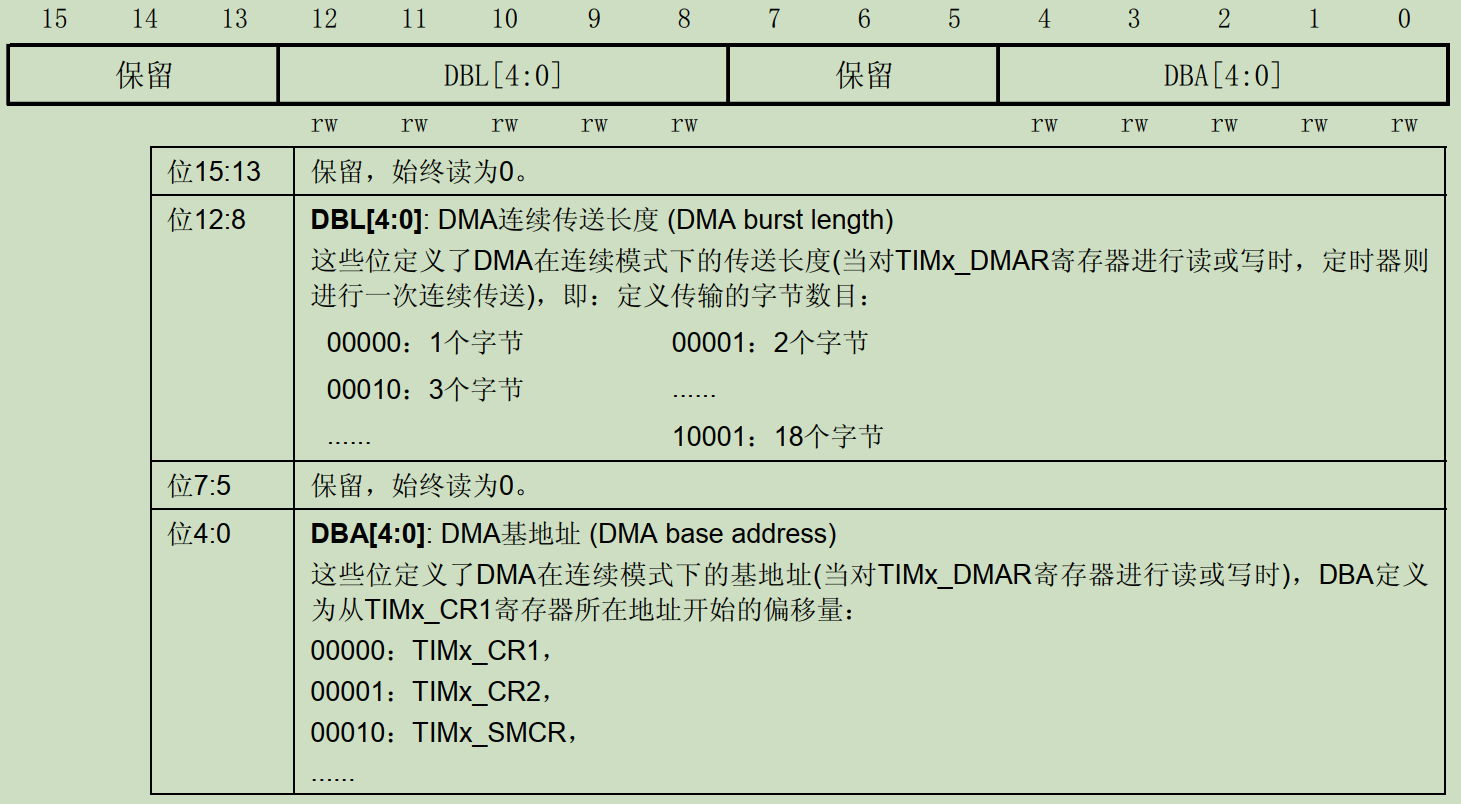

DMA控制寄存器(TIMx_DCR)

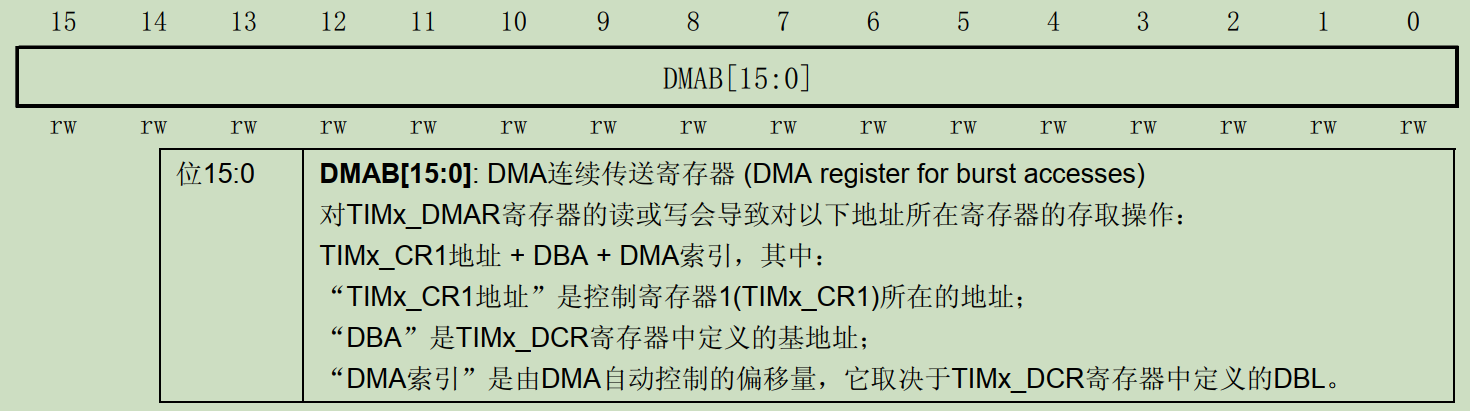

连续模式的DMA地址(TIMx_DMAR)

示例

定时器中断控制led闪烁

宏定义

1
2
3
4
#define GTIM_TIMX_INT                       TIM3
#define GTIM_TIMX_INT_IRQn TIM3_IRQn
#define GTIM_TIMX_INT_IRQHandler TIM3_IRQHandler
#define GTIM_TIMX_INT_CLK_ENABLE() do{ __HAL_RCC_TIM3_CLK_ENABLE(); }while(0) /* TIM3 时钟使能 */

全局变量

1
TIM_HandleTypeDef g_timx_handle;  /* 定时器句柄 */

初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
/**
* @brief 通用定时器TIMX定时中断初始化函数
* @note
* 通用定时器的时钟来自APB1,当PPRE1 ≥ 2分频的时候
* 通用定时器的时钟为APB1时钟的2倍, 而APB1为36M, 所以定时器时钟 = 72Mhz
* 定时器溢出时间计算方法: Tout = ((arr + 1) * (psc + 1)) / Ft us.
* Ft=定时器工作频率,单位:Mhz
*
* @param arr: 自动重装值。
* @param psc: 时钟预分频数
* @retval 无
*/
void gtim_timx_int_init(uint16_t arr, uint16_t psc)
{
GTIM_TIMX_INT_CLK_ENABLE(); /* 使能TIMx时钟 */

g_timx_handle.Instance = GTIM_TIMX_INT; /* 通用定时器x */
g_timx_handle.Init.Prescaler = psc; /* 预分频系数 */
g_timx_handle.Init.CounterMode = TIM_COUNTERMODE_UP; /* 递增计数模式 */
g_timx_handle.Init.Period = arr; /* 自动装载值 */
HAL_TIM_Base_Init(&g_timx_handle);

HAL_NVIC_SetPriority(GTIM_TIMX_INT_IRQn, 1, 3); /* 设置中断优先级,抢占优先级1,子优先级3 */
HAL_NVIC_EnableIRQ(GTIM_TIMX_INT_IRQn); /* 开启ITMx中断 */

HAL_TIM_Base_Start_IT(&g_timx_handle); /* 使能定时器x和定时器x更新中断 */
}

中断服务函数

1
2
3
4
5
6
7
8
9
void GTIM_TIMX_INT_IRQHandler(void)
{
/* 以下代码没有使用定时器HAL库共用处理函数来处理,而是直接通过判断中断标志位的方式 */
if(__HAL_TIM_GET_FLAG(&g_timx_handle, TIM_FLAG_UPDATE) != RESET)
{
LED1_TOGGLE();
__HAL_TIM_CLEAR_IT(&g_timx_handle, TIM_IT_UPDATE); /* 清除定时器溢出中断标志位 */
}
}

主函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
int main(void)
{
HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
delay_init(72); /* 延时初始化 */
led_init(); /* LED初始化 */
gtim_timx_int_init(5000 - 1, 7200 - 1); /* 10Khz的计数频率,计数5K次为500ms */

while(1)
{
LED0_TOGGLE();
delay_ms(200);
}
}

PWM输出展现呼吸灯效果

PA0接灯
宏定义

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/* TIMX PWM输出定义
* 这里输出的PWM控制LED0(RED)的亮度
* 默认是针对TIM2~TIM5
* 注意: 通过修改这几个宏定义,可以支持TIM1~TIM8任意一个定时器,任意一个IO口输出PWM
*/
#define GTIM_TIMX_PWM_CHY_GPIO_PORT GPIOA
#define GTIM_TIMX_PWM_CHY_GPIO_PIN GPIO_PIN_0
#define GTIM_TIMX_PWM_CHY_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOA_CLK_ENABLE(); }while(0) /* PB口时钟使能 */

/* TIMX REMAP设置
* 因为我们LED0接在PB5上, 必须通过开启TIM3的部分重映射功能, 才能将TIM3_CH2输出到PB5上
* 因此, 必须实现GTIM_TIMX_PWM_CHY_GPIO_REMAP
* 对那些使用默认设置的定时器PWM输出脚, 不用设置重映射, 是不需要该函数的!
*/
#define GTIM_TIMX_PWM_CHY_GPIO_REMAP() do{__HAL_RCC_AFIO_CLK_ENABLE();\
__HAL_AFIO_REMAP_TIM3_PARTIAL();\
}while(0) /* 通道REMAP设置, 该函数不是必须的, 根据需要实现 */

#define GTIM_TIMX_PWM TIM2
#define GTIM_TIMX_PWM_CHY TIM_CHANNEL_1 /* 通道Y, 1<= Y <=4 */
#define GTIM_TIMX_PWM_CHY_CCRX TIM2->CCR2 /* 通道Y的输出比较寄存器 */
#define GTIM_TIMX_PWM_CHY_CLK_ENABLE() do{ __HAL_RCC_TIM2_CLK_ENABLE(); }while(0) /* TIM3 时钟使能 */

全局变量

1
TIM_HandleTypeDef g_timx_pwm_handle;  /* 定时器句柄 */

初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
/**
* @brief 通用定时器TIMX 通道Y PWM输出 初始化函数(使用PWM模式1)
* @note
* 通用定时器的时钟来自APB1,当PPRE1 ≥ 2分频的时候
* 通用定时器的时钟为APB1时钟的2倍, 而APB1为36M, 所以定时器时钟 = 72Mhz
* 定时器溢出时间计算方法: Tout = ((arr + 1) * (psc + 1)) / Ft us.
* Ft=定时器工作频率,单位:Mhz
*
* @param arr: 自动重装值。
* @param psc: 时钟预分频数
* @retval 无
*/
void gtim_timx_pwm_chy_init(uint16_t arr, uint16_t psc)
{
TIM_OC_InitTypeDef timx_oc_pwm_chy = {0}; /* 定时器PWM输出配置 */

g_timx_pwm_chy_handle.Instance = GTIM_TIMX_PWM; /* 定时器x */
g_timx_pwm_chy_handle.Init.Prescaler = psc; /* 定时器分频 */
g_timx_pwm_chy_handle.Init.CounterMode = TIM_COUNTERMODE_UP; /* 递增计数模式 */
g_timx_pwm_chy_handle.Init.Period = arr; /* 自动重装载值 */
HAL_TIM_PWM_Init(&g_timx_pwm_chy_handle); /* 初始化PWM */

timx_oc_pwm_chy.OCMode = TIM_OCMODE_PWM1; /* 模式选择PWM1 */
timx_oc_pwm_chy.Pulse = arr / 2; /* 设置比较值,此值用来确定占空比 */
/* 默认比较值为自动重装载值的一半,即占空比为50% */
timx_oc_pwm_chy.OCPolarity = TIM_OCPOLARITY_LOW; /* 输出比较极性为低 */
HAL_TIM_PWM_ConfigChannel(&g_timx_pwm_chy_handle, &timx_oc_pwm_chy, GTIM_TIMX_PWM_CHY); /* 配置TIMx通道y */
HAL_TIM_PWM_Start(&g_timx_pwm_chy_handle, GTIM_TIMX_PWM_CHY); /* 开启对应PWM通道 */
}

/**
* @brief 定时器底层驱动,时钟使能,引脚配置
此函数会被HAL_TIM_PWM_Init()调用
* @param htim:定时器句柄
* @retval 无
*/
void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim)
{
if (htim->Instance == GTIM_TIMX_PWM)
{
GPIO_InitTypeDef gpio_init_struct;
GTIM_TIMX_PWM_CHY_GPIO_CLK_ENABLE(); /* 开启通道y的CPIO时钟 */
GTIM_TIMX_PWM_CHY_CLK_ENABLE();

gpio_init_struct.Pin = GTIM_TIMX_PWM_CHY_GPIO_PIN; /* 通道y的CPIO口 */
gpio_init_struct.Mode = GPIO_MODE_AF_PP; /* 复用推完输出 */
gpio_init_struct.Pull = GPIO_PULLUP; /* 上拉 */
gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH; /* 高速 */
HAL_GPIO_Init(GTIM_TIMX_PWM_CHY_GPIO_PORT, &gpio_init_struct);
// GTIM_TIMX_PWM_CHY_GPIO_REMAP(); /* IO口REMAP设置, 是否必要查看头文件配置的说明 */
}
}

主函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
int main(void)
{
uint16_t ledrpwmval = 0;
uint8_t dir = 1;

HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
delay_init(72); /* 延时初始化 */
gtim_timx_pwm_chy_init(500 - 1, 72 - 1);/* 1Mhz的计数频率,2Khz的PWM. */

while(1)
{
//PA0接灯,呼吸灯效果
delay_ms(5);

if (dir)ledrpwmval++; /* dir==1 ledrpwmval递增 */
else ledrpwmval--; /* dir==0 ledrpwmval递减 */

if (ledrpwmval >= 500)dir = 0; /* ledrpwmval到达300后,方向为递减 */
if (ledrpwmval == 0)dir = 1; /* ledrpwmval递减到0后,方向改为递增 */

/* 修改比较值控制占空比 */
__HAL_TIM_SET_COMPARE(&g_timx_pwm_chy_handle, GTIM_TIMX_PWM_CHY, ledrpwmval);
}
}

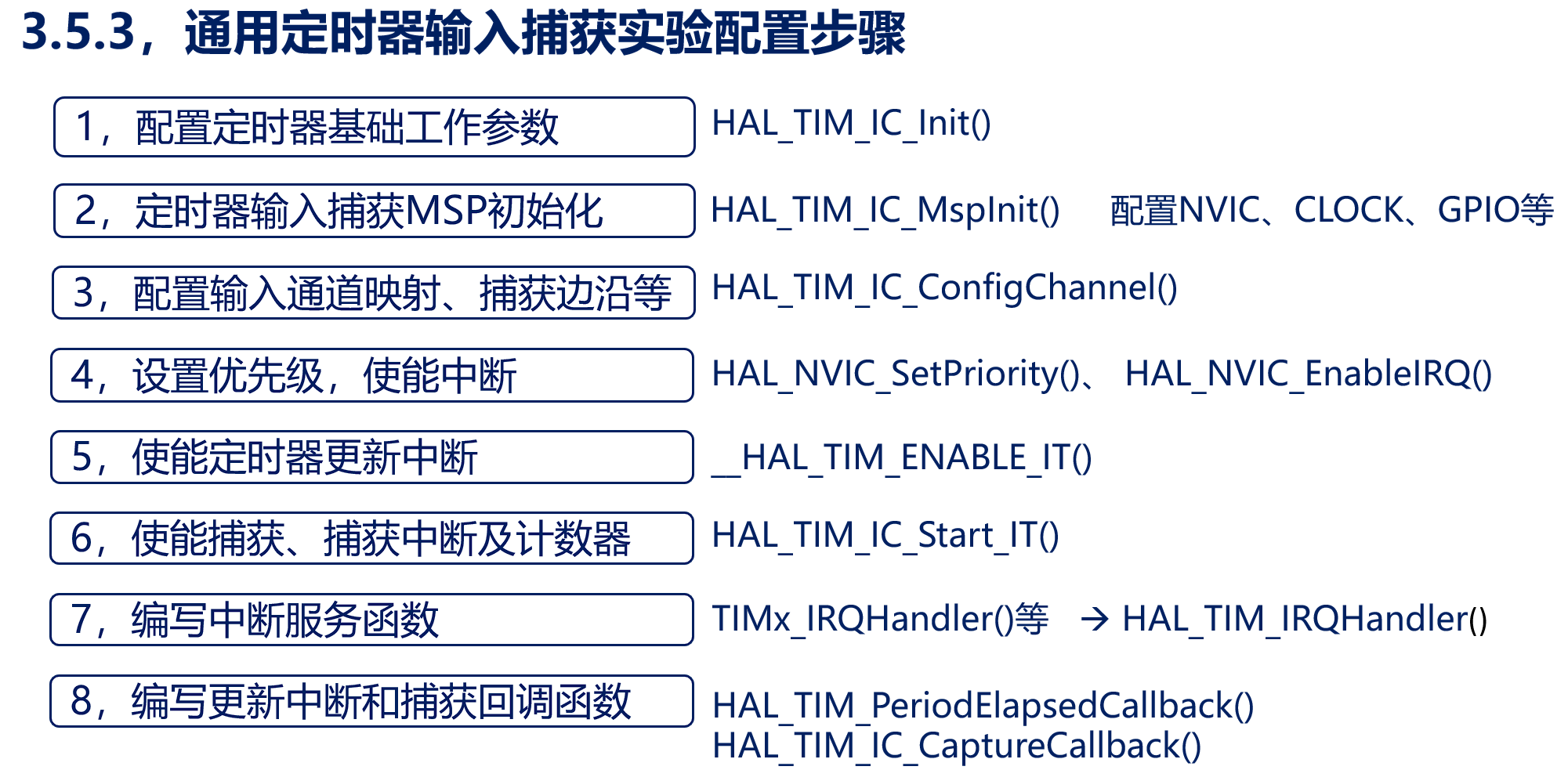

输入捕获测按键PB1按下时长

宏定义

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
 /* TIMX 输入捕获定义
* 这里的输入捕获使用定时器TIM5_CH1,捕获WK_UP按键的输入
* 默认是针对TIM2~TIM5.
* 注意: 通过修改这几个宏定义,可以支持TIM1~TIM8任意一个定时器,任意一个IO口做输入捕获
* 特别要注意:默认用的PA0,设置的是下拉输入!如果改其他IO,对应的上下拉方式也得改!
*/
#define GTIM_TIMX_CAP_CHY_GPIO_PORT GPIOB
#define GTIM_TIMX_CAP_CHY_GPIO_PIN GPIO_PIN_1
#define GTIM_TIMX_CAP_CHY_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0) /* PA口时钟使能 */

#define GTIM_TIMX_CAP TIM3
#define GTIM_TIMX_CAP_IRQn TIM3_IRQn
#define GTIM_TIMX_CAP_IRQHandler TIM3_IRQHandler
#define GTIM_TIMX_CAP_CHY TIM_CHANNEL_4 /* 通道Y, 1<= Y <=4 */
#define GTIM_TIMX_CAP_CHY_CCRX TIM3->CCR4 /* 通道Y的输出比较寄存器 */
#define GTIM_TIMX_CAP_CHY_CLK_ENABLE() do{ __HAL_RCC_TIM3_CLK_ENABLE(); }while(0) /* TIM2 时钟使能 */

全局变量

1
2
3
4
5
6
7
8
9
10
11
12
TIM_HandleTypeDef g_timx_cap_chy_handle;      /* 定时器x句柄 */
/* 输入捕获状态(g_timxchy_cap_sta)
* [7] :0,没有成功的捕获;1,成功捕获到一次.
* [6] :0,还没捕获到高电平;1,已经捕获到高电平了.
* [5:0]:捕获高电平后溢出的次数,最多溢出63次,所以最长捕获值 = 63*65536 + 65535 = 4194303
* 注意:为了通用,我们默认ARR和CCRy都是16位寄存器,对于32位的定时器(如:TIM5),也只按16位使用
* 按1us的计数频率,最长溢出时间为:4194303 us, 约4.19秒
*
* (说明一下:正常32位定时器来说,1us计数器加1,溢出时间:4294秒)
*/
uint8_t g_timxchy_cap_sta = 0; /* 输入捕获状态 */
uint16_t g_timxchy_cap_val = 0; /* 输入捕获值 */

初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
/**
* @brief 通用定时器TIMX 通道Y 输入捕获 初始化函数
* @note
* 通用定时器的时钟来自APB1,当PPRE1 ≥ 2分频的时候
* 通用定时器的时钟为APB1时钟的2倍, 而APB1为36M, 所以定时器时钟 = 72Mhz
* 定时器溢出时间计算方法: Tout = ((arr + 1) * (psc + 1)) / Ft us.
* Ft=定时器工作频率,单位:Mhz
*
* @param arr: 自动重装值
* @param psc: 时钟预分频数
* @retval 无
*/
void gtim_timx_cap_chy_init(uint16_t arr, uint16_t psc)
{
TIM_IC_InitTypeDef timx_ic_cap_chy = {0};

g_timx_cap_chy_handle.Instance = GTIM_TIMX_CAP; /* 定时器5 */
g_timx_cap_chy_handle.Init.Prescaler = psc; /* 定时器分频 */
g_timx_cap_chy_handle.Init.CounterMode = TIM_COUNTERMODE_UP; /* 递增计数模式 */
g_timx_cap_chy_handle.Init.Period = arr; /* 自动重装载值 */
HAL_TIM_IC_Init(&g_timx_cap_chy_handle);

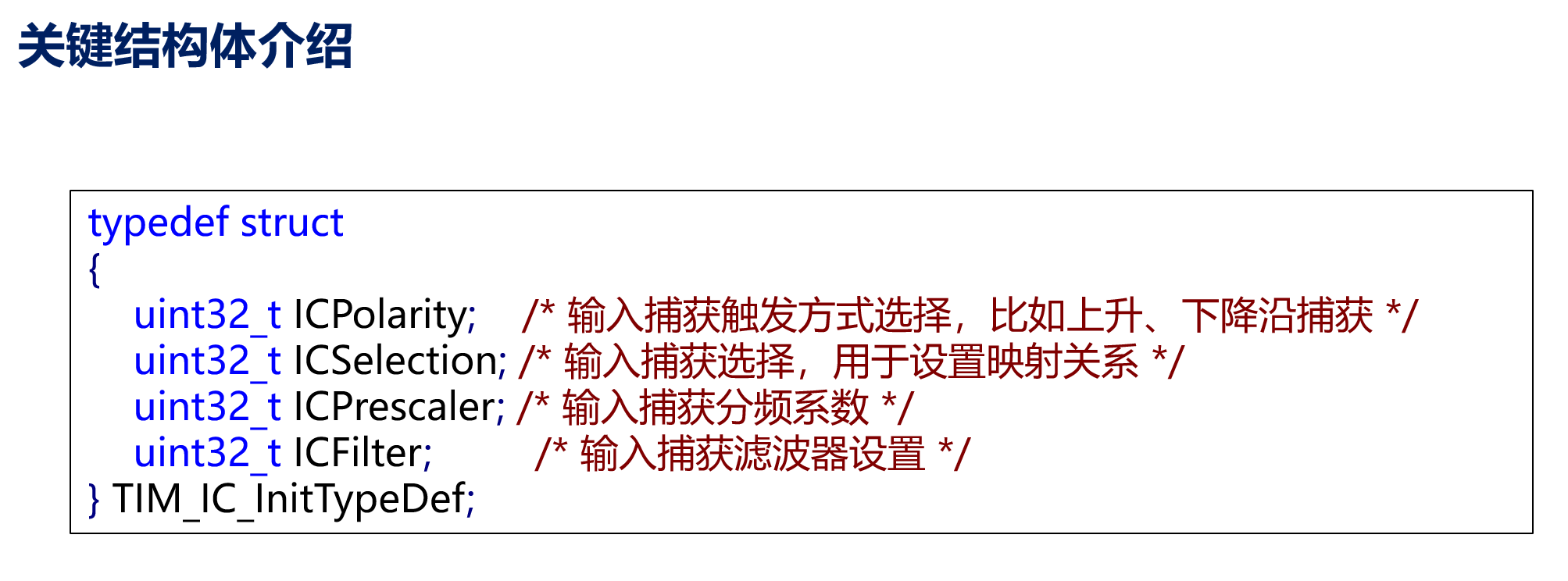

timx_ic_cap_chy.ICPolarity = TIM_ICPOLARITY_RISING; /* 上升沿捕获 */
timx_ic_cap_chy.ICSelection = TIM_ICSELECTION_DIRECTTI; /* 映射到TI1上 */
timx_ic_cap_chy.ICPrescaler = TIM_ICPSC_DIV1; /* 配置输入分频,不分频 */
timx_ic_cap_chy.ICFilter = 0; /* 配置输入滤波器,不滤波 */

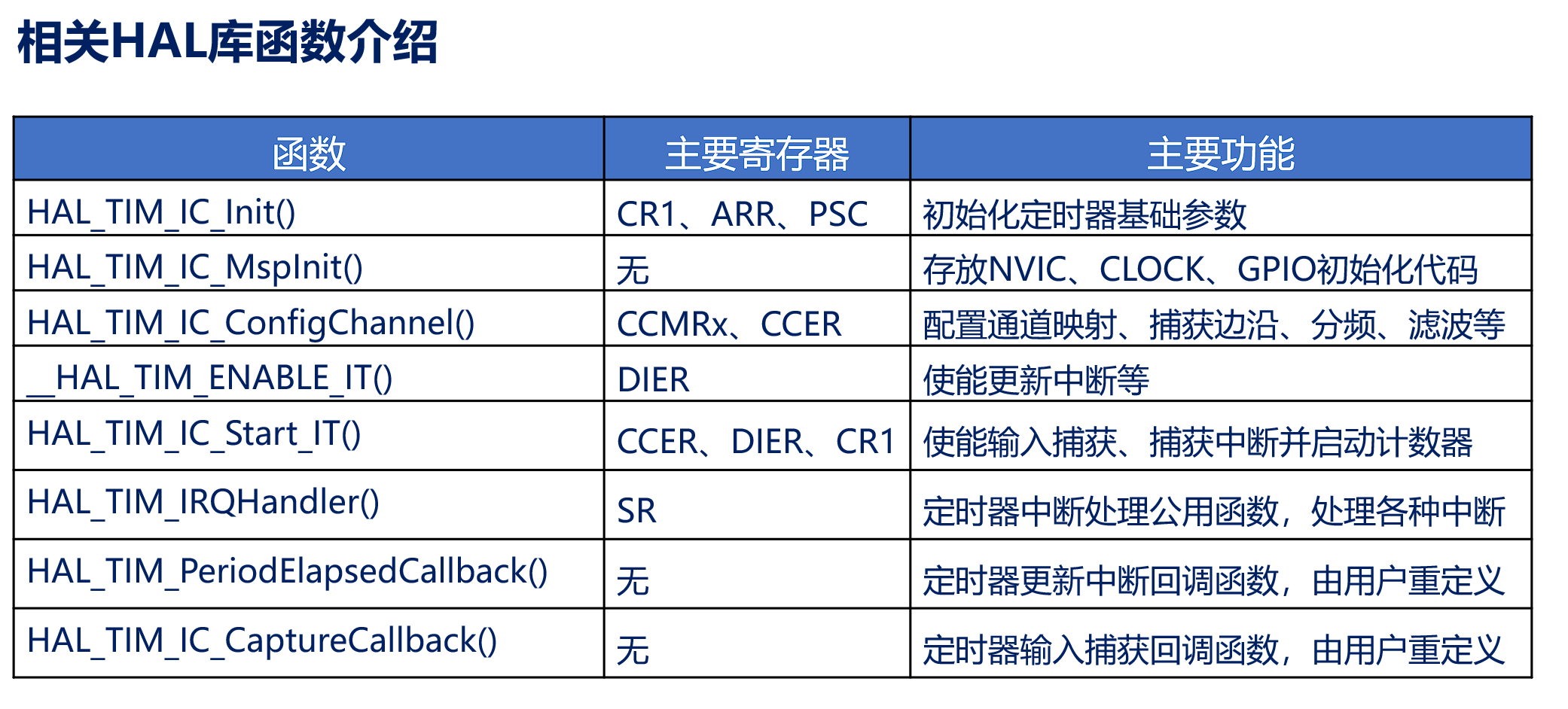

HAL_TIM_IC_ConfigChannel(&g_timx_cap_chy_handle, &timx_ic_cap_chy, GTIM_TIMX_CAP_CHY); /* 配置TIM5通道1 */

__HAL_TIM_ENABLE_IT(&g_timx_cap_chy_handle, TIM_IT_UPDATE); /* 使能更新中断 */
HAL_TIM_IC_Start_IT(&g_timx_cap_chy_handle, GTIM_TIMX_CAP_CHY); /* 开始捕获TIM5的通道1 */
}

/**
* @brief 通用定时器输入捕获初始化接口
HAL库调用的接口,用于配置不同的输入捕获
* @param htim:定时器句柄
* @note 此函数会被HAL_TIM_IC_Init()调用
* @retval 无
*/
void HAL_TIM_IC_MspInit(TIM_HandleTypeDef *htim)
{
if (htim->Instance == GTIM_TIMX_CAP) /*输入通道捕获*/
{
GPIO_InitTypeDef gpio_init_struct;
GTIM_TIMX_CAP_CHY_CLK_ENABLE(); /* 使能TIMx时钟 */
GTIM_TIMX_CAP_CHY_GPIO_CLK_ENABLE(); /* 开启捕获IO的时钟 */

gpio_init_struct.Pin = GTIM_TIMX_CAP_CHY_GPIO_PIN; /* 输入捕获的GPIO口 */
gpio_init_struct.Mode = GPIO_MODE_AF_INPUT; /* 复用输入 */
gpio_init_struct.Pull = GPIO_PULLDOWN; /* 下拉 */
gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH; /* 高速 */
HAL_GPIO_Init(GTIM_TIMX_CAP_CHY_GPIO_PORT, &gpio_init_struct);

HAL_NVIC_SetPriority(GTIM_TIMX_CAP_IRQn, 1, 3); /* 抢占1,子优先级3 */
HAL_NVIC_EnableIRQ(GTIM_TIMX_CAP_IRQn); /* 开启ITMx中断 */
}
}

中断服务函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
/**
* @brief 定时器中断服务函数
* @param 无
* @retval 无
*/
void GTIM_TIMX_CAP_IRQHandler(void)
{
HAL_TIM_IRQHandler(&g_timx_cap_chy_handle); /* 定时器HAL库共用处理函数 */
}

/**
* @brief 定时器输入捕获中断处理回调函数
* @param htim:定时器句柄指针
* @note 该函数在HAL_TIM_IRQHandler中会被调用
* @retval 无
*/
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
if (htim->Instance == GTIM_TIMX_CAP)
{
if ((g_timxchy_cap_sta & 0X80) == 0) /* 还未成功捕获 */
{
if (g_timxchy_cap_sta & 0X40) /* 捕获到一个下降沿 */
{
g_timxchy_cap_sta |= 0X80; /* 标记成功捕获到一次高电平脉宽 */
g_timxchy_cap_val = HAL_TIM_ReadCapturedValue(&g_timx_cap_chy_handle, GTIM_TIMX_CAP_CHY); /* 获取当前的捕获值 */
TIM_RESET_CAPTUREPOLARITY(&g_timx_cap_chy_handle, GTIM_TIMX_CAP_CHY); /* 一定要先清除原来的设置 */
TIM_SET_CAPTUREPOLARITY(&g_timx_cap_chy_handle, GTIM_TIMX_CAP_CHY, TIM_ICPOLARITY_RISING); /* 配置TIM5通道1上升沿捕获 */
}
else /* 还未开始,第一次捕获上升沿 */
{
g_timxchy_cap_sta = 0; /* 清空 */
g_timxchy_cap_val = 0;
g_timxchy_cap_sta |= 0X40; /* 标记捕获到了上升沿 */
__HAL_TIM_SET_COUNTER(&g_timx_cap_chy_handle, 0); /* 定时器5计数器清零 */
TIM_RESET_CAPTUREPOLARITY(&g_timx_cap_chy_handle, GTIM_TIMX_CAP_CHY); /* 一定要先清除原来的设置!! */
TIM_SET_CAPTUREPOLARITY(&g_timx_cap_chy_handle, GTIM_TIMX_CAP_CHY, TIM_ICPOLARITY_FALLING); /* 定时器5通道1设置为下降沿捕获 */
}
}
}
}

/**
* @brief 定时器更新中断回调函数
* @param htim:定时器句柄指针
* @note 此函数会被定时器中断函数共同调用的
* @retval 无
*/
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
if (htim->Instance == GTIM_TIMX_CAP)
{
if ((g_timxchy_cap_sta & 0X80) == 0) /* 还未成功捕获 */
{
if (g_timxchy_cap_sta & 0X40) /* 已经捕获到高电平了 */
{
if ((g_timxchy_cap_sta & 0X3F) == 0X3F) /* 高电平太长了 */
{
TIM_RESET_CAPTUREPOLARITY(&g_timx_cap_chy_handle, GTIM_TIMX_CAP_CHY); /* 一定要先清除原来的设置 */
TIM_SET_CAPTUREPOLARITY(&g_timx_cap_chy_handle, GTIM_TIMX_CAP_CHY, TIM_ICPOLARITY_RISING);/* 配置TIM5通道1上升沿捕获 */
g_timxchy_cap_sta |= 0X80; /* 标记成功捕获了一次 */
g_timxchy_cap_val = 0XFFFF;
}
else /* 累计定时器溢出次数 */
{
g_timxchy_cap_sta++;
}
}
}
}
}

主函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
int main(void)
{
uint32_t temp = 0;
uint8_t t = 0;

HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
delay_init(72); /* 延时初始化 */
usart_init(115200); /* 串口初始化为115200 */
led_init(); /* 初始化LED */
gtim_timx_cap_chy_init(0XFFFF, 72 - 1); /* 以1Mhz的频率计数 捕获 */
printf("Start:\n");

while (1)
{
if (g_timxchy_cap_sta & 0X80) /* 成功捕获到了一次高电平 */
{
temp = g_timxchy_cap_sta & 0X3F;
temp *= 65536; /* 溢出时间总和 */
temp += g_timxchy_cap_val; /* 得到总的高电平时间 */
printf("HIGH:%d us\r\n", temp); /* 打印总的高点平时间 */
g_timxchy_cap_sta = 0; /* 开启下一次捕获*/
}

t++;

if (t > 20) /* 200ms进入一次 */
{
t = 0;
LED0_TOGGLE(); /* LED0闪烁 ,提示程序运行 */
}
delay_ms(10);
}
}

输入捕获测PA6脉冲数

宏定义

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/* TIMX 计数输入引脚
* 正点原子计数输入使用定时器TIM3_CH2,接PA6引脚
* 默认选择了TIM3, 只有CH1和CH2通道可以用于计数输入, CH3/CH4不支持!
* 注意: 通过修改这几个宏定义,可以支持TIM1~TIM8任意一个定时器,CH1/CH2对应IO口可以复用为其它功能
* 非常重要注意:默认选的是PA7,如果选了其它IO,相应引脚的复用方式也得改!
*/
#define GTIM_TIMX_CNT_CHY_GPIO_PORT GPIOA
#define GTIM_TIMX_CNT_CHY_GPIO_PIN GPIO_PIN_6
#define GTIM_TIMX_CNT_CHY_GPIO_CLK_ENABLE() do{ __HAL_RCC_GPIOA_CLK_ENABLE(); }while(0) /* PA口时钟使能 */

#define GTIM_TIMX_CNT TIM3
#define GTIM_TIMX_CNT_IRQn TIM3_IRQn
#define GTIM_TIMX_CNT_IRQHandler TIM3_IRQHandler
#define GTIM_TIMX_CNT_CHY TIM_CHANNEL_1 /* 通道Y, 1<= Y <=2 */
#define GTIM_TIMX_CNT_InputTrigger TIM_TS_TI1FP1
#define GTIM_TIMX_CNT_CHY_CLK_ENABLE() do{ __HAL_RCC_TIM3_CLK_ENABLE(); }while(0) /* TIM3 时钟使能 */

全局变量

1
2
3
4
TIM_HandleTypeDef g_timx_cnt_chy_handle;        /* 定时器x句柄 */

/* 记录定时器计数器的溢出次数, 方便计算总脉冲个数 */
uint32_t g_timxchy_cnt_ofcnt = 0 ; /* 计数溢出次数 */

初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
/**
* @brief 通用定时器TIMX 通道Y 脉冲计数 初始化函数
* @note
* 本函数选择通用定时器的时钟选择: 外部时钟源模式1(SMS[2:0] = 111)
* 这样CNT的计数时钟源就来自 TIMX_CH1/CH2, 可以实现外部脉冲计数(脉冲接入CH1/CH2)
*
* 时钟分频数 = psc, 一般设置为0, 表示每一个时钟都会计数一次, 以提高精度.
* 通过读取CNT和溢出次数, 经过简单计算, 可以得到当前的计数值, 从而实现脉冲计数
*
* @param arr: 自动重装值
* @retval 无
*/
void gtim_timx_cnt_chy_init(uint16_t psc)
{
GPIO_InitTypeDef gpio_init_struct;
TIM_SlaveConfigTypeDef tim_slave_config = {0};
GTIM_TIMX_CNT_CHY_CLK_ENABLE(); /* 使能TIMx时钟 */
GTIM_TIMX_CNT_CHY_GPIO_CLK_ENABLE(); /* 开启GPIOA时钟 */

g_timx_cnt_chy_handle.Instance = GTIM_TIMX_CNT; /* 定时器x */
g_timx_cnt_chy_handle.Init.Prescaler = psc; /* 定时器分频 */
g_timx_cnt_chy_handle.Init.CounterMode = TIM_COUNTERMODE_UP; /* 递增计数模式 */
g_timx_cnt_chy_handle.Init.Period = 65535; /* 自动重装载值 */
HAL_TIM_IC_Init(&g_timx_cnt_chy_handle);

gpio_init_struct.Pin = GTIM_TIMX_CNT_CHY_GPIO_PIN; /* 输入捕获的GPIO口 */
gpio_init_struct.Mode = GPIO_MODE_AF_INPUT; /* 复用输入 */
gpio_init_struct.Pull = GPIO_PULLDOWN; /* 下拉 */
gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH; /* 高速 */
HAL_GPIO_Init(GTIM_TIMX_CNT_CHY_GPIO_PORT, &gpio_init_struct);

/* 从模式:外部触发模式1 */
tim_slave_config.SlaveMode = TIM_SLAVEMODE_EXTERNAL1; /* 从模式:外部触发模式1 */
tim_slave_config.InputTrigger = GTIM_TIMX_CNT_InputTrigger; /* 输入触发:选择 TI1FP1(TIMX_CH1) 作为输入源 */
tim_slave_config.TriggerPolarity = TIM_TRIGGERPOLARITY_RISING; /* 触发极性:上升沿 */
tim_slave_config.TriggerPrescaler = TIM_TRIGGERPRESCALER_DIV1; /* 触发预分频:无 */
tim_slave_config.TriggerFilter = 0x0; /* 滤波:*/
HAL_TIM_SlaveConfigSynchro(&g_timx_cnt_chy_handle, &tim_slave_config);

HAL_NVIC_SetPriority(GTIM_TIMX_CNT_IRQn, 1, 3); /* 设置中断优先级,抢占优先级1,子优先级3 */
HAL_NVIC_EnableIRQ(GTIM_TIMX_CNT_IRQn);

__HAL_TIM_ENABLE_IT(&g_timx_cnt_chy_handle, TIM_IT_UPDATE); /* 使能更新中断 */
HAL_TIM_IC_Start(&g_timx_cnt_chy_handle, GTIM_TIMX_CNT_CHY); /* 开始捕获TIMx的通道y */
}

中断函数

1
2
3
4
5
6
7
8
9
10
void GTIM_TIMX_CNT_IRQHandler(void)
{
/* 以下代码没有使用定时器HAL库共用处理函数来处理,而是直接通过判断中断标志位的方式 */
if(__HAL_TIM_GET_FLAG(&g_timx_cnt_chy_handle, TIM_FLAG_UPDATE) != RESET)
{
g_timxchy_cnt_ofcnt++; /* 累计溢出次数 */
}

__HAL_TIM_CLEAR_IT(&g_timx_cnt_chy_handle, TIM_IT_UPDATE);
}

其他函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
/**
* @brief 通用定时器TIMX 通道Y 获取当前计数值
* @param 无
* @retval 当前计数值
*/
uint32_t gtim_timx_cnt_chy_get_count(void)
{
uint32_t count = 0;
count = g_timxchy_cnt_ofcnt * 65536; /* 计算溢出次数对应的计数值 */
count += __HAL_TIM_GET_COUNTER(&g_timx_cnt_chy_handle); /* 加上当前CNT的值 */
return count;
}

/**
* @brief 通用定时器TIMX 通道Y 重启计数器
* @param 无
* @retval 当前计数值
*/
void gtim_timx_cnt_chy_restart(void)
{
__HAL_TIM_DISABLE(&g_timx_cnt_chy_handle); /* 关闭定时器TIMX */
g_timxchy_cnt_ofcnt = 0; /* 累加器清零 */
__HAL_TIM_SET_COUNTER(&g_timx_cnt_chy_handle, 0); /* 计数器清零 */
__HAL_TIM_ENABLE(&g_timx_cnt_chy_handle); /* 使能定时器TIMX */
}

主函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
int main(void)
{
uint32_t curcnt = 0;
uint32_t oldcnt = 0;
uint8_t key = 0;
uint8_t t = 0;

HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
delay_init(72); /* 延时初始化 */
usart_init(115200); /* 串口初始化为115200 */
led_init(); /* 初始化LED */
key_init(); /* 初始化按键 */
gtim_timx_cnt_chy_init(0); /* 定时器计数初始化, 不分频 */
gtim_timx_cnt_chy_restart(); /* 重启计数 */

while (1)
{
key = key_scan(0); /* 扫描按键 */

if (key == KEY0_PRES) /* KEY0按键按下,重启计数 */
{
gtim_timx_cnt_chy_restart(); /* 重新启动计数 */
}

curcnt = gtim_timx_cnt_chy_get_count(); /* 获取计数值 */

if (oldcnt != curcnt)
{
oldcnt = curcnt;
printf("CNT:%d\r\n", oldcnt); /* 打印脉冲个数 */
}

t++;

if (t > 20) /* 200ms进入一次 */
{
t = 0;
LED0_TOGGLE(); /* LED0闪烁 ,提示程序运行 */
}

delay_ms(10);
}
}
