参考：

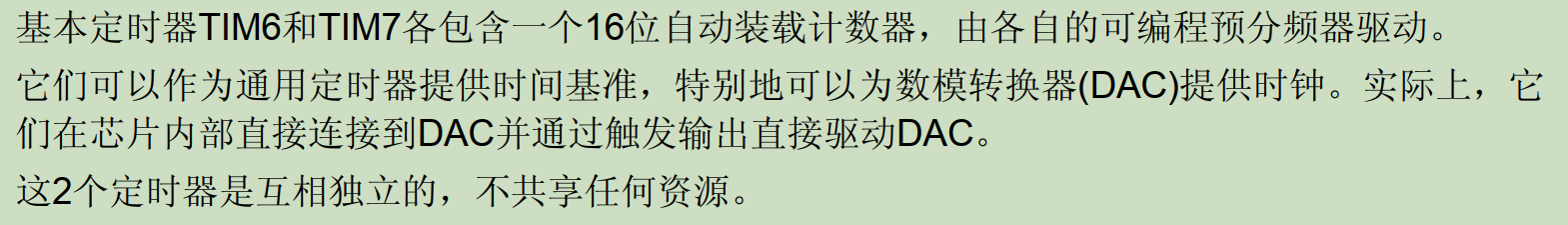

简介

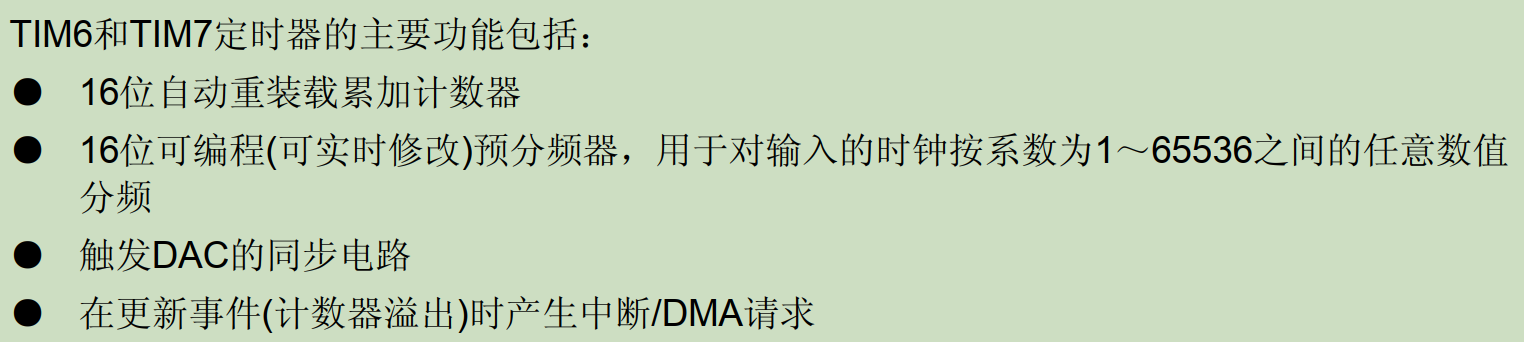

主要特性

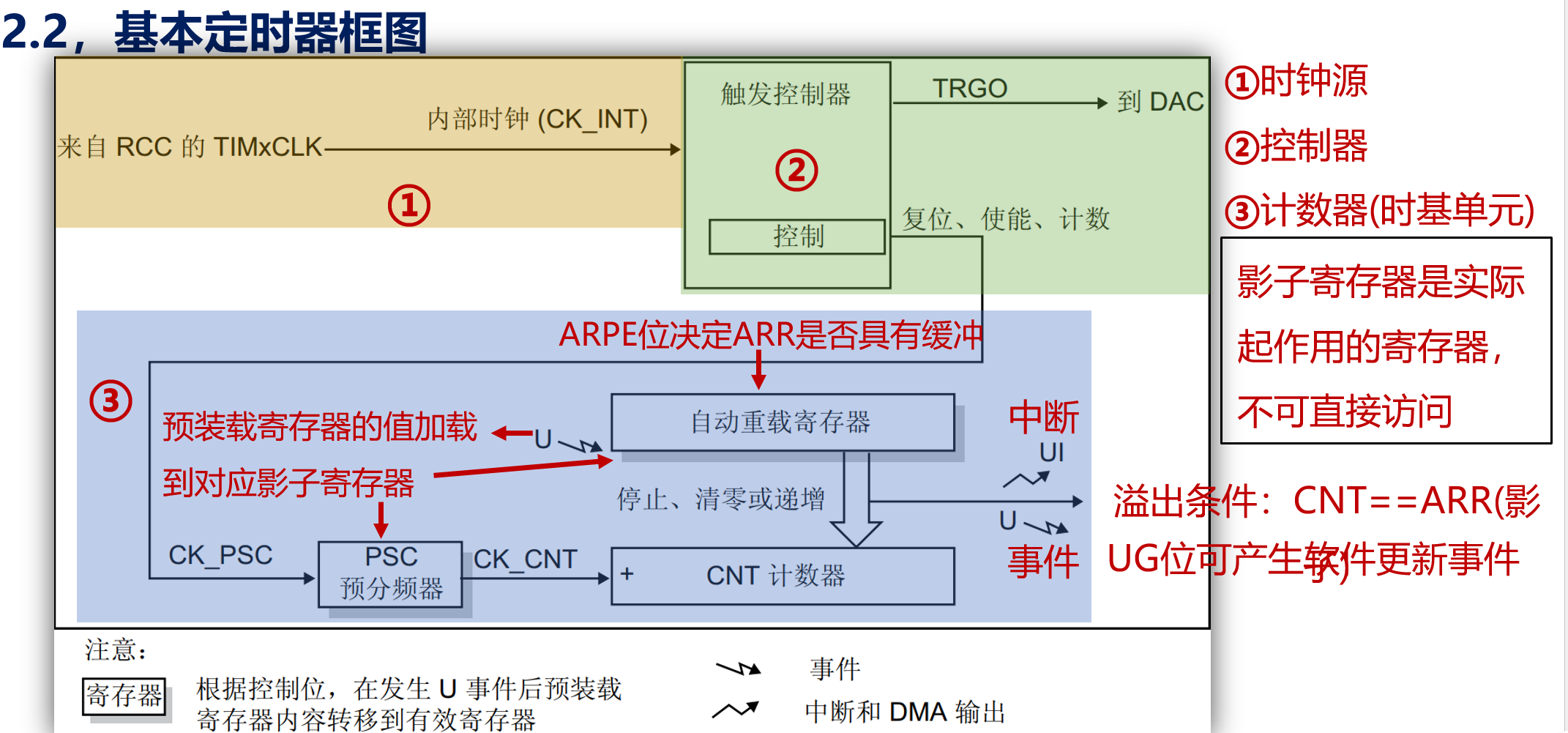

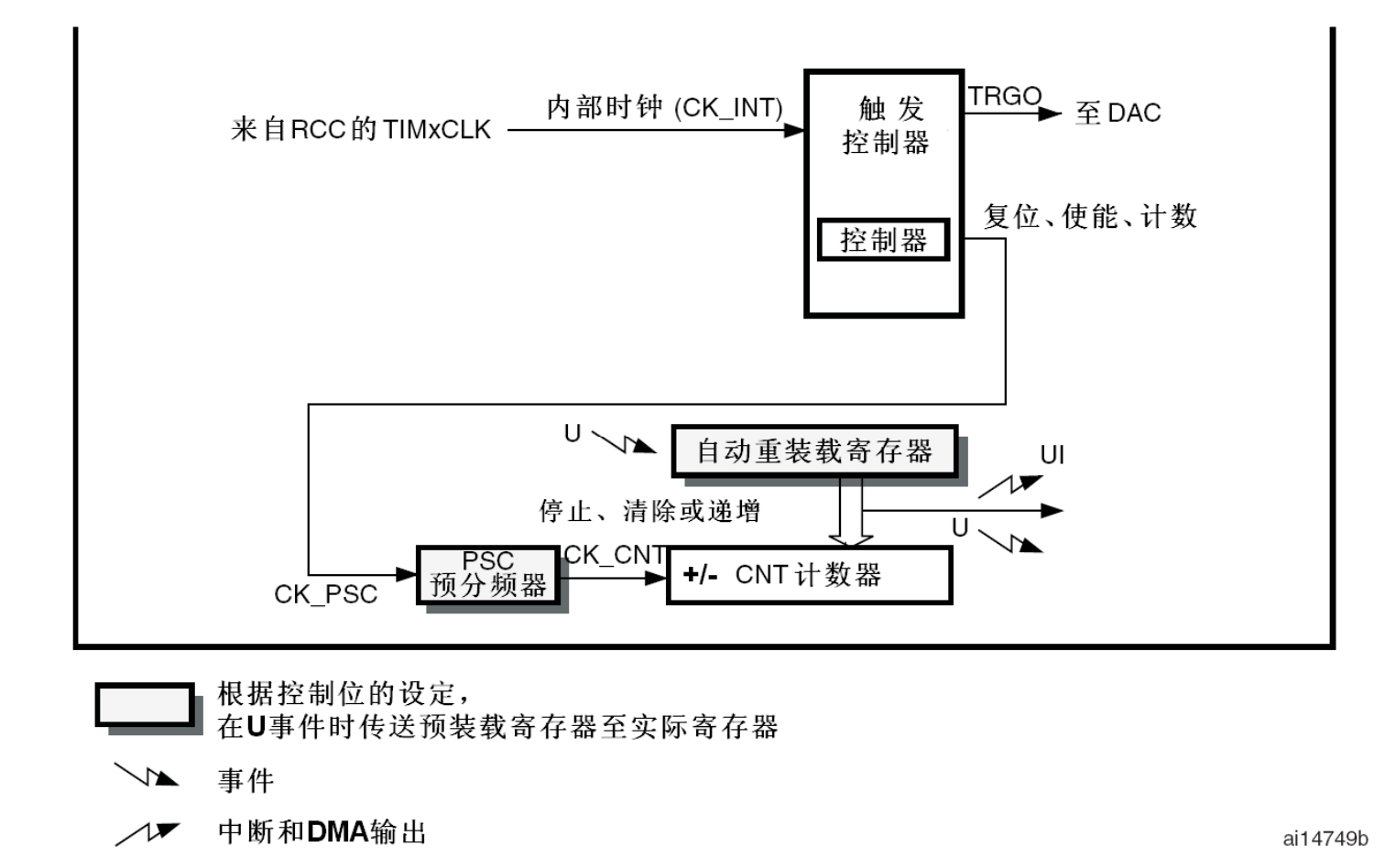

框图

功能

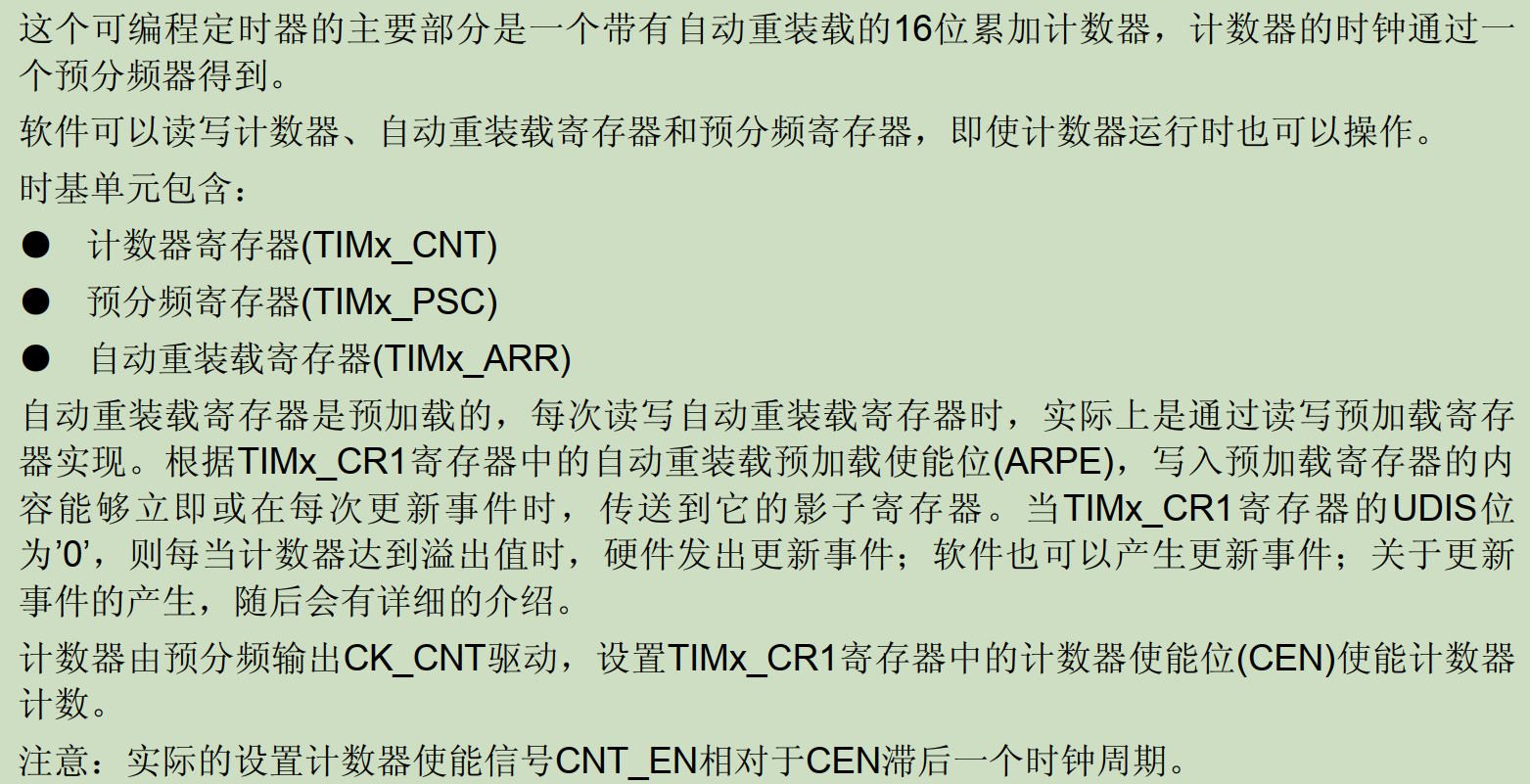

时基单元

计数模式

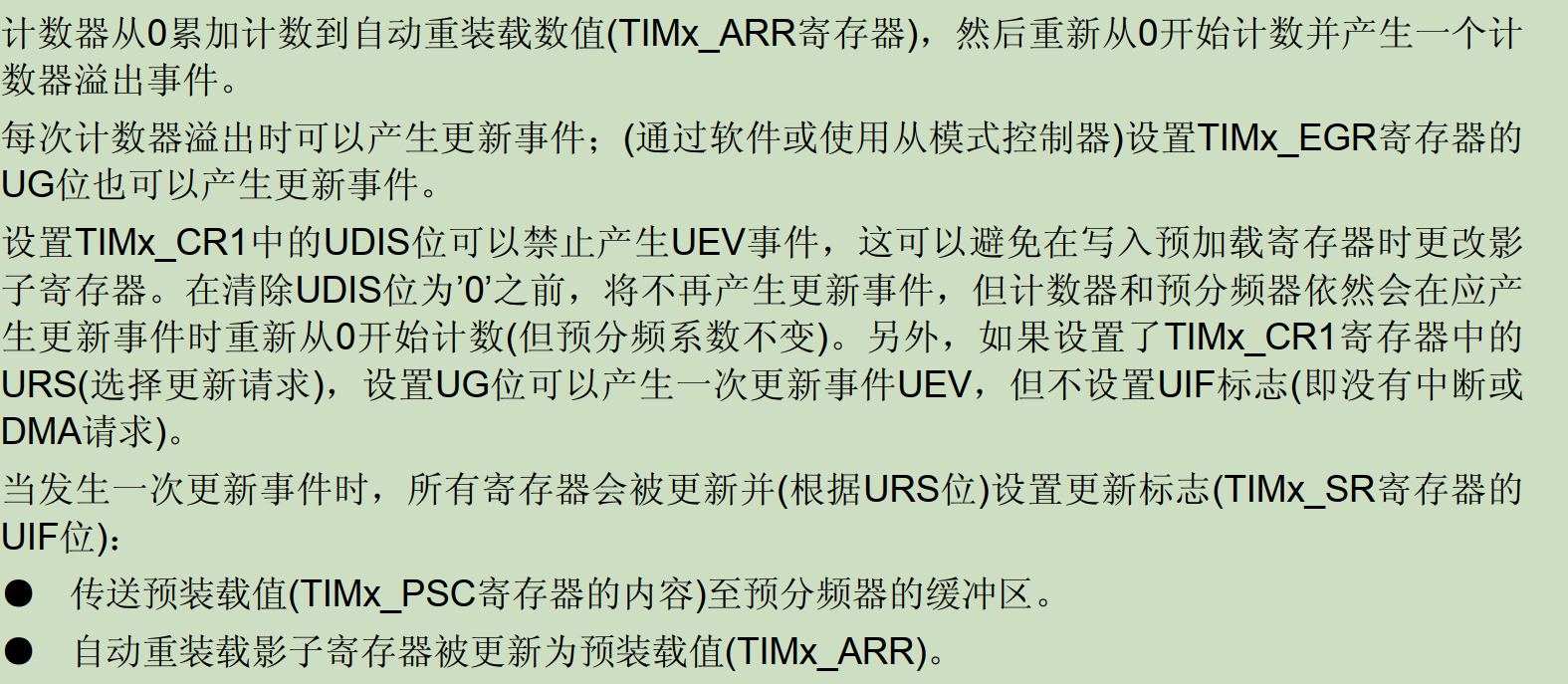

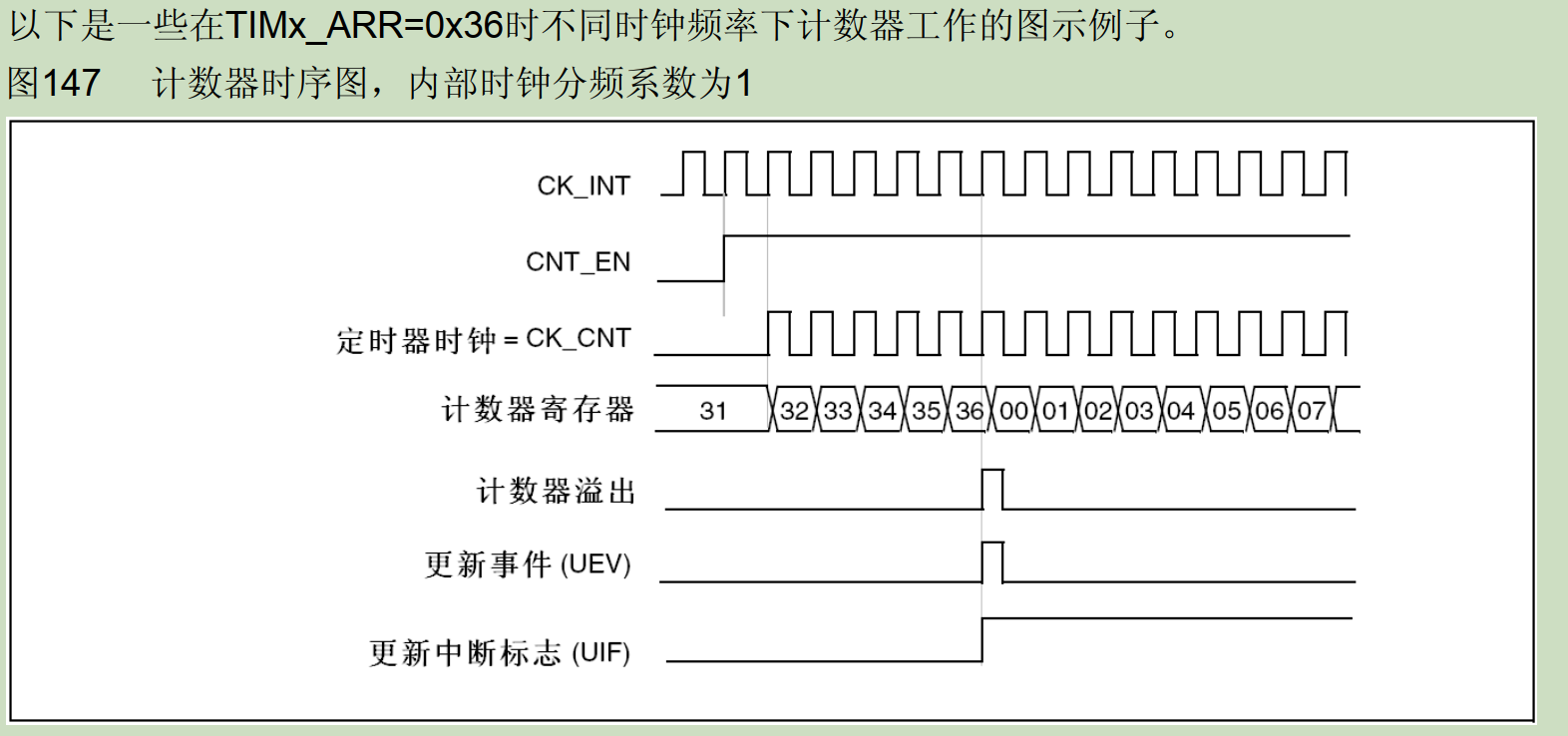

基本定时器只有向上计数模式

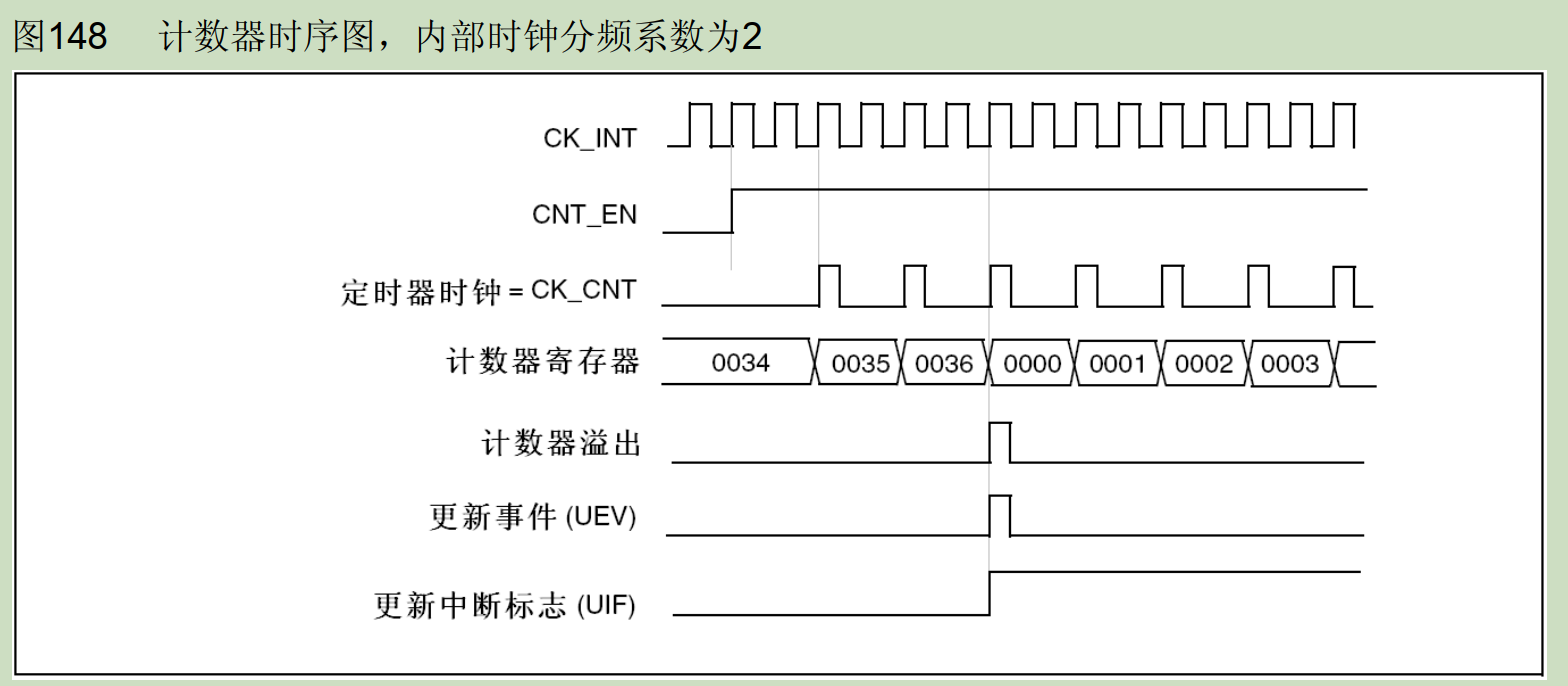

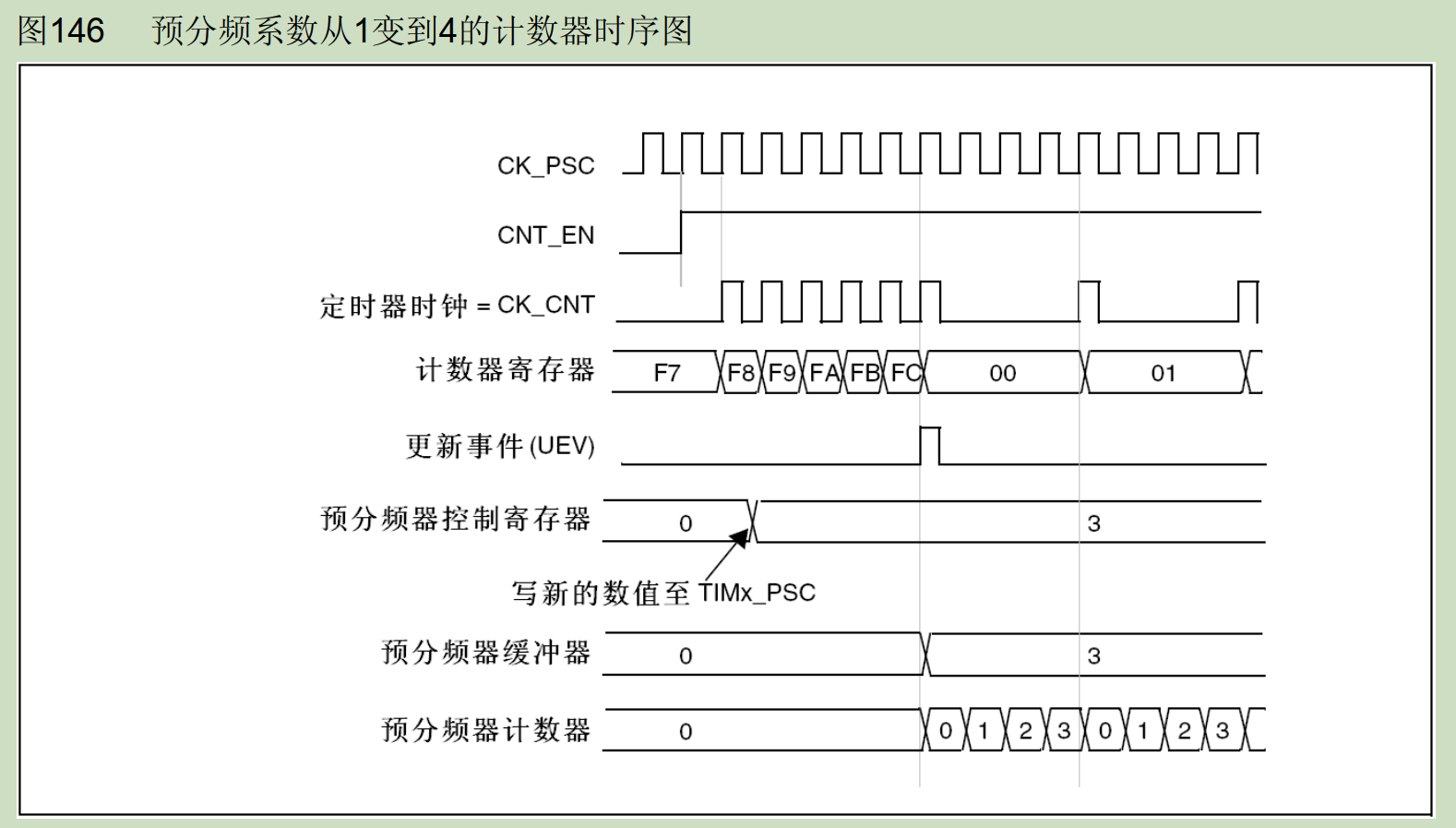

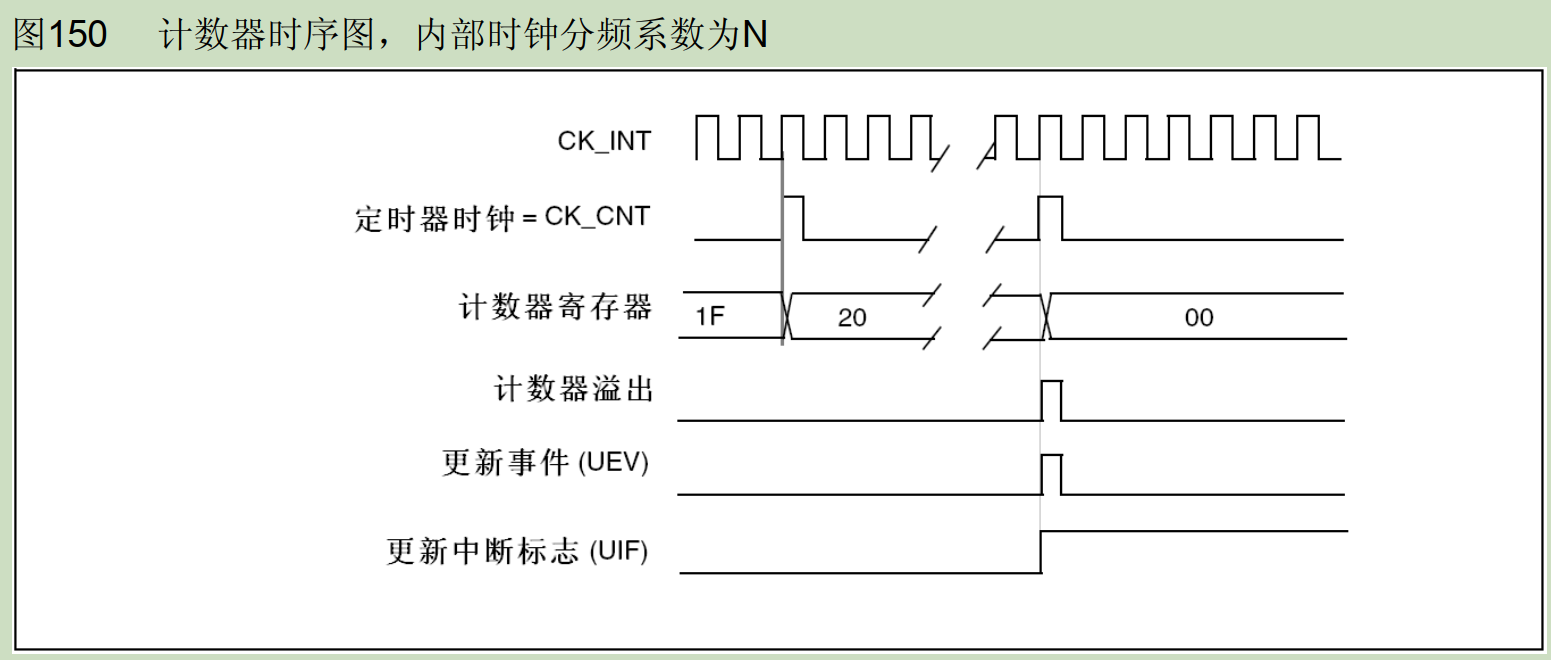

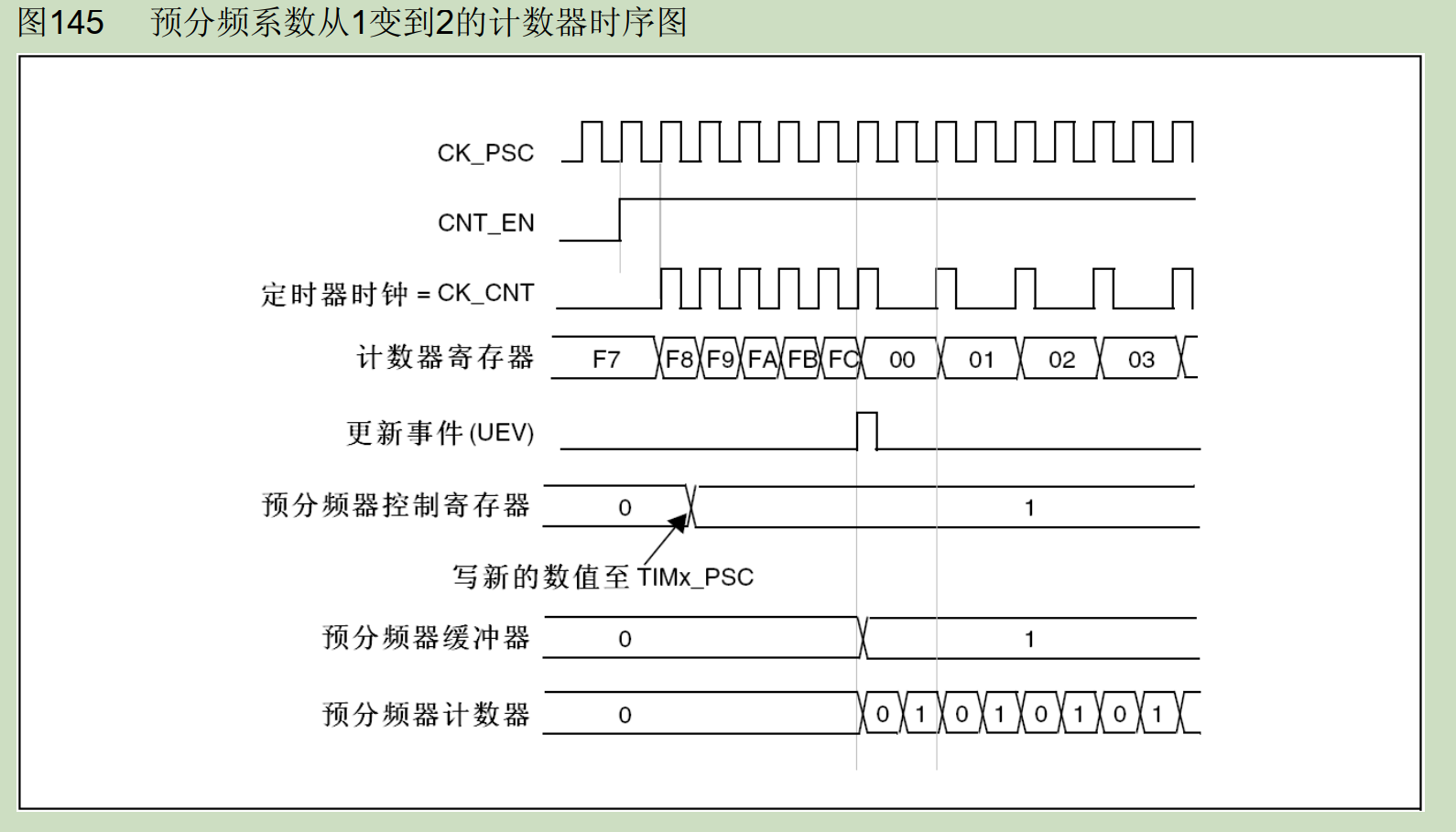

不同预分频数的时序图：

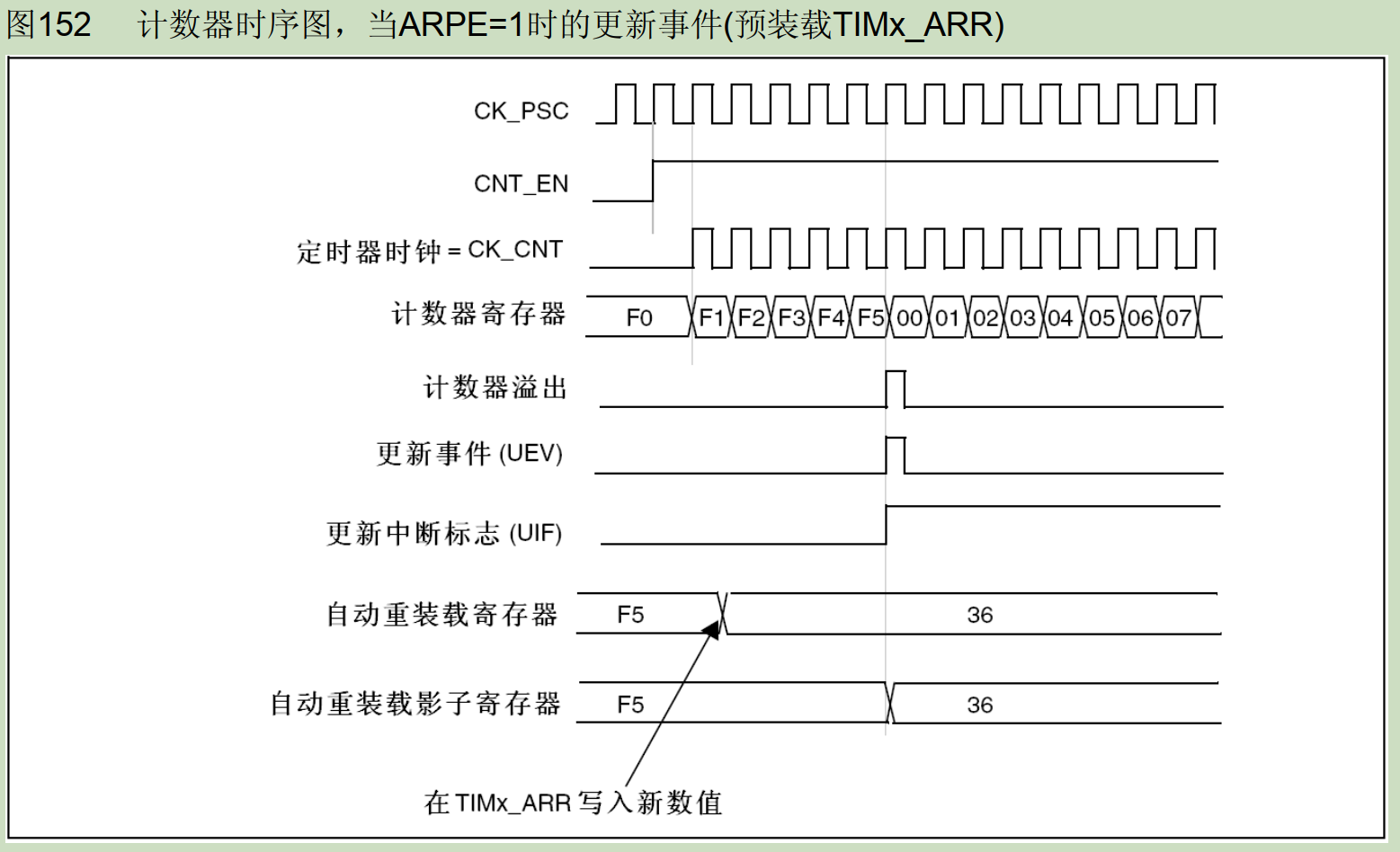

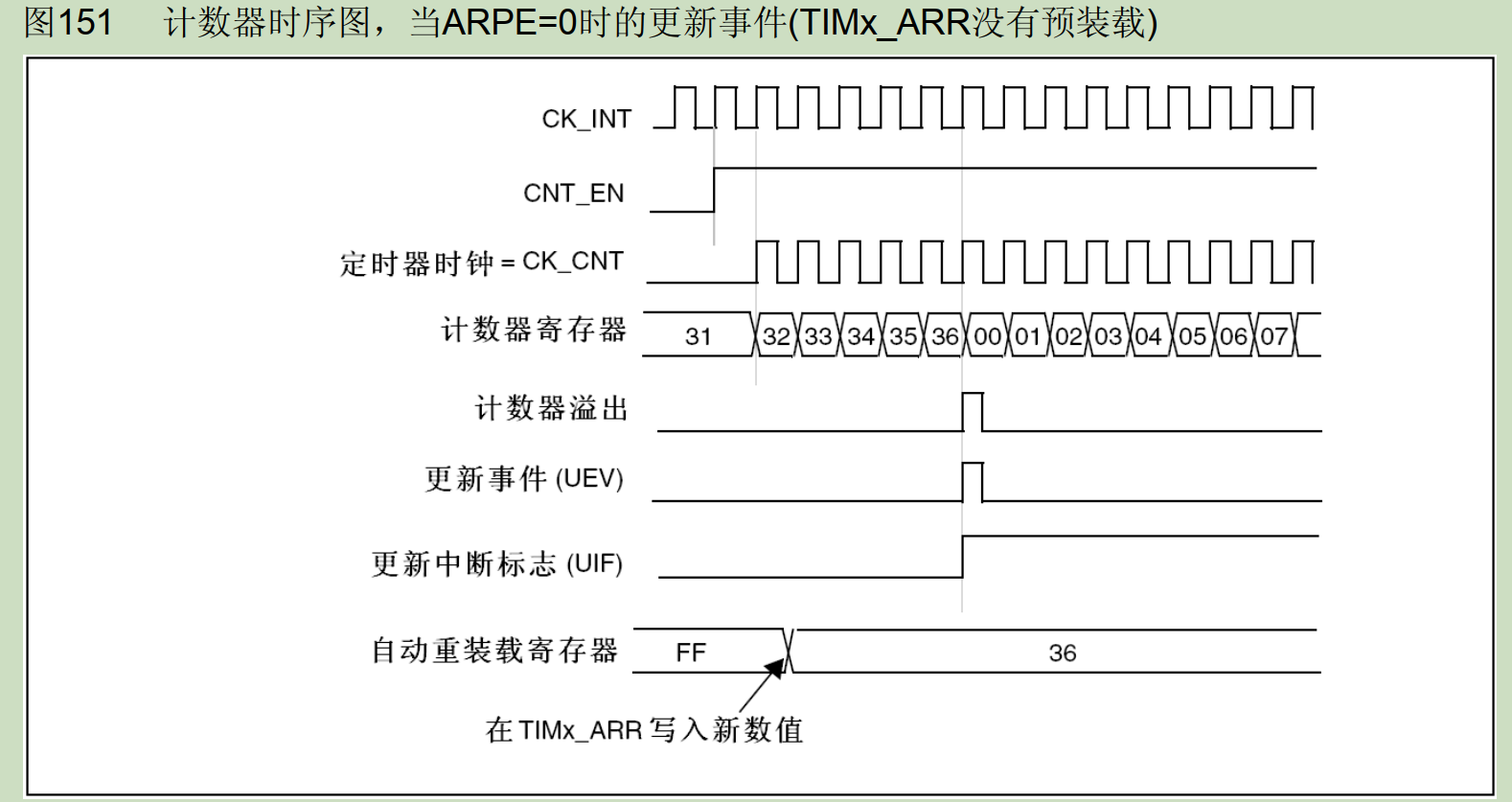

自动重装载是否预装载的时序图：

时钟源

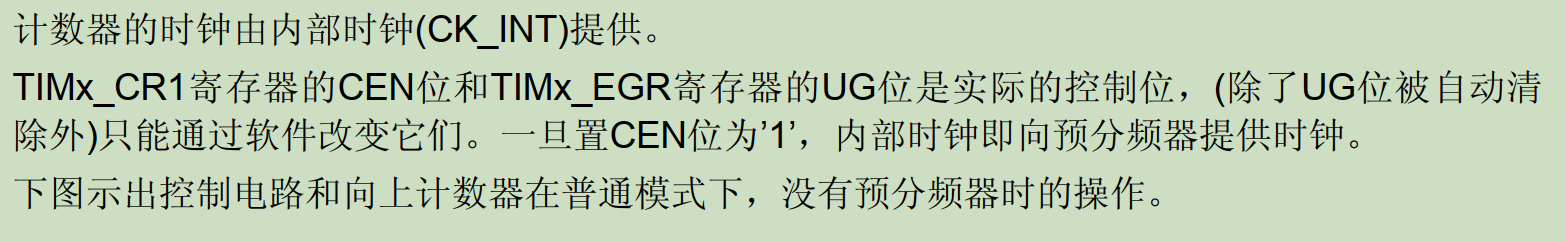

基本定时器只有内部时钟源

主模式

基本定时器只有主模式，没有从模式
参考寄存器->TIMx_CR2->MMS

寄存器

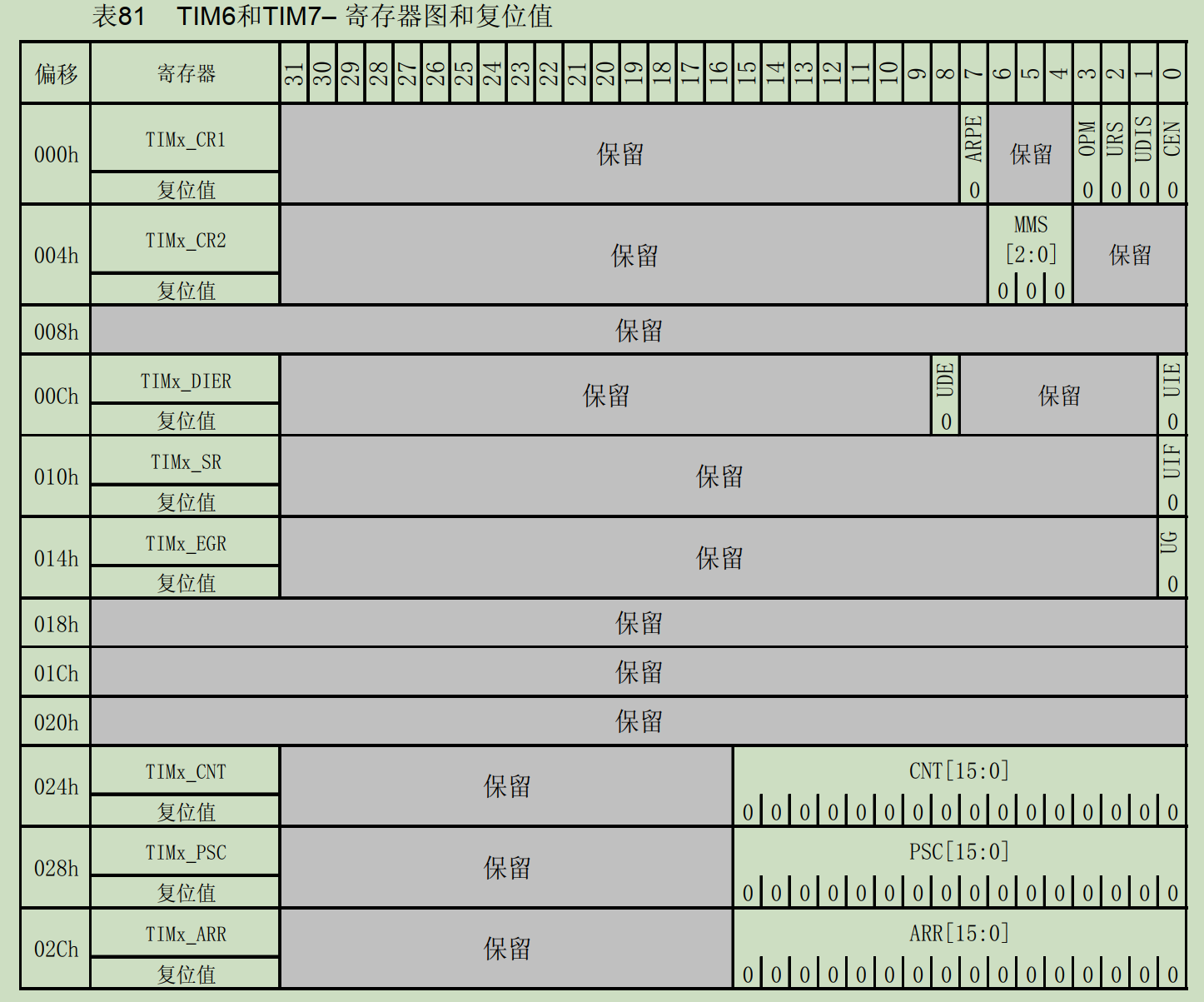

总览

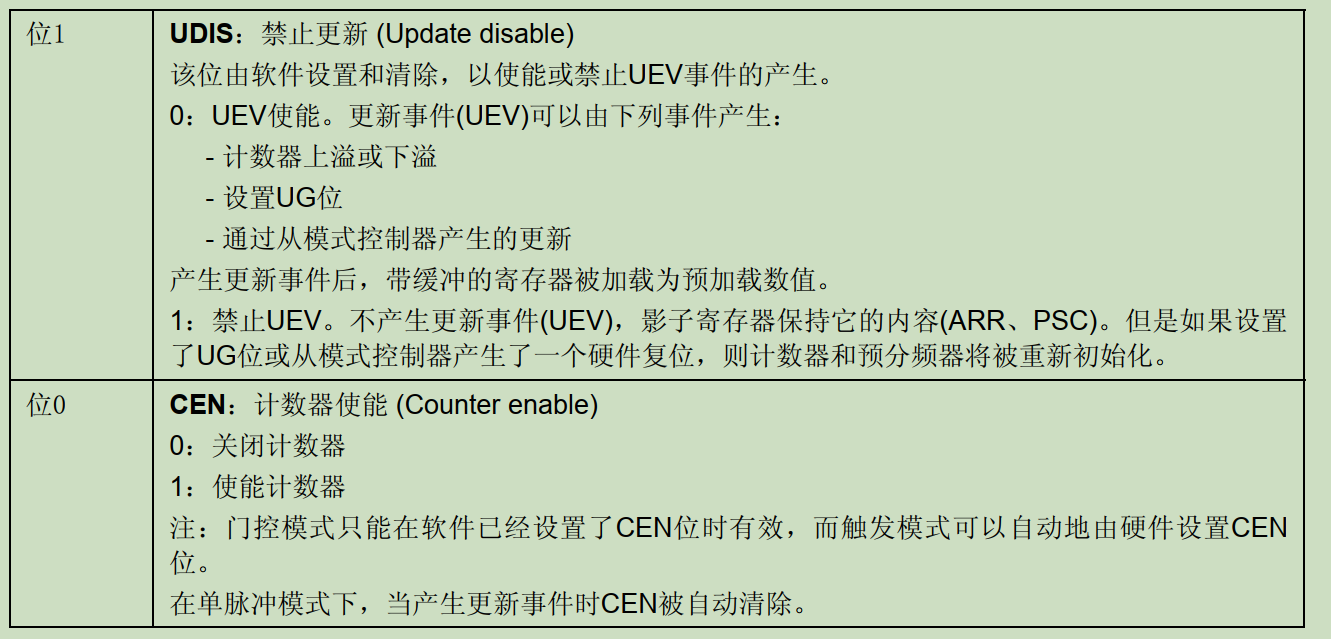

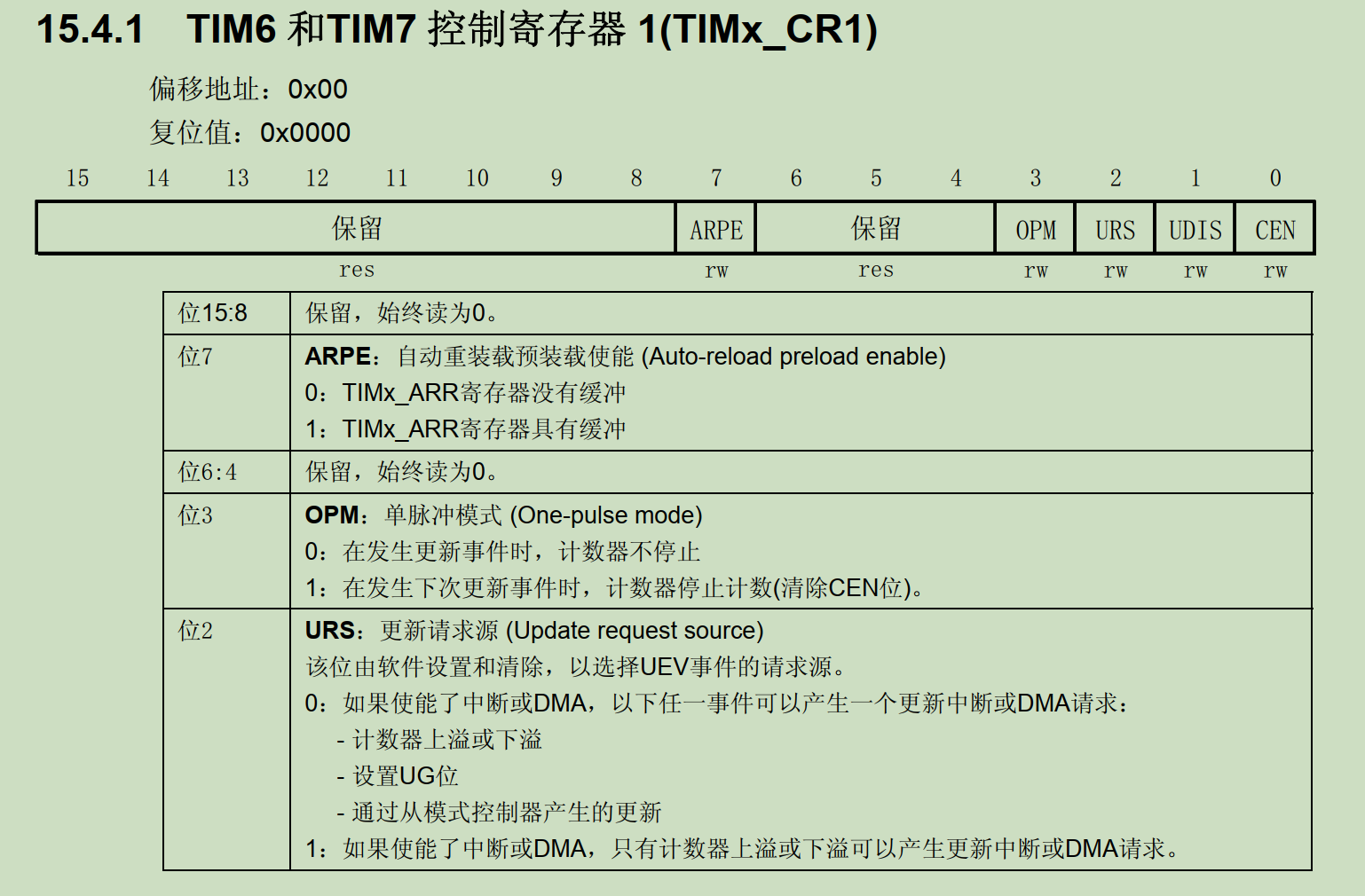

控制寄存器 1(TIMx_CR1)

ARPE：直接写入影子寄存器还是等待更新事件写入影子寄存器

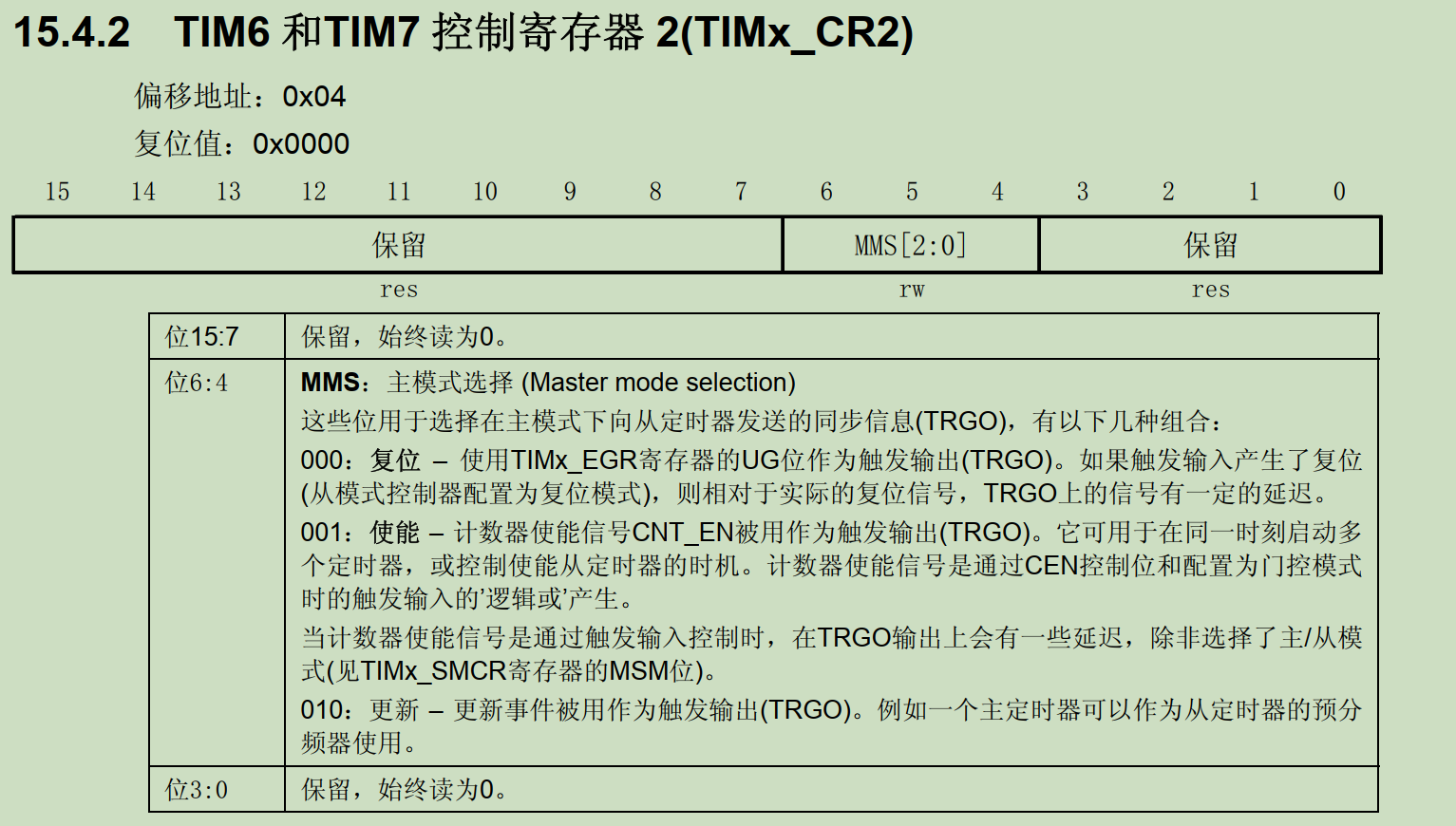

控制寄存器 2(TIMx_CR2)

基本定时器只有主模式

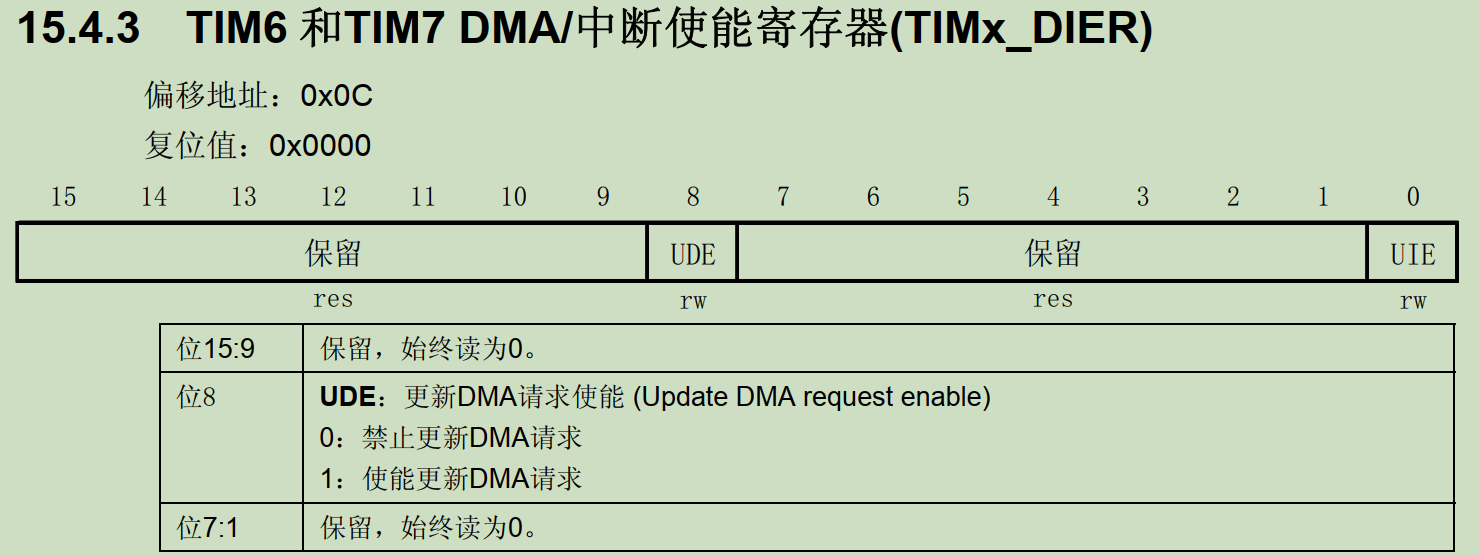

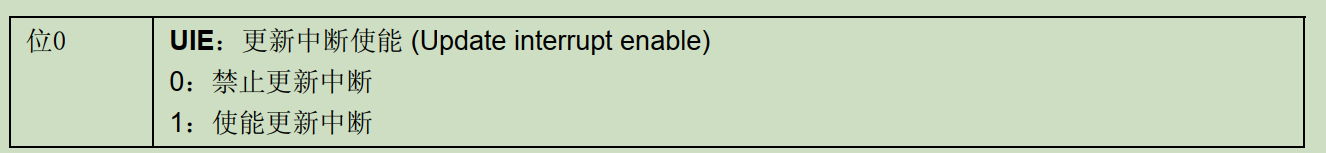

DMA/中断使能寄存器(TIMx_DIER)

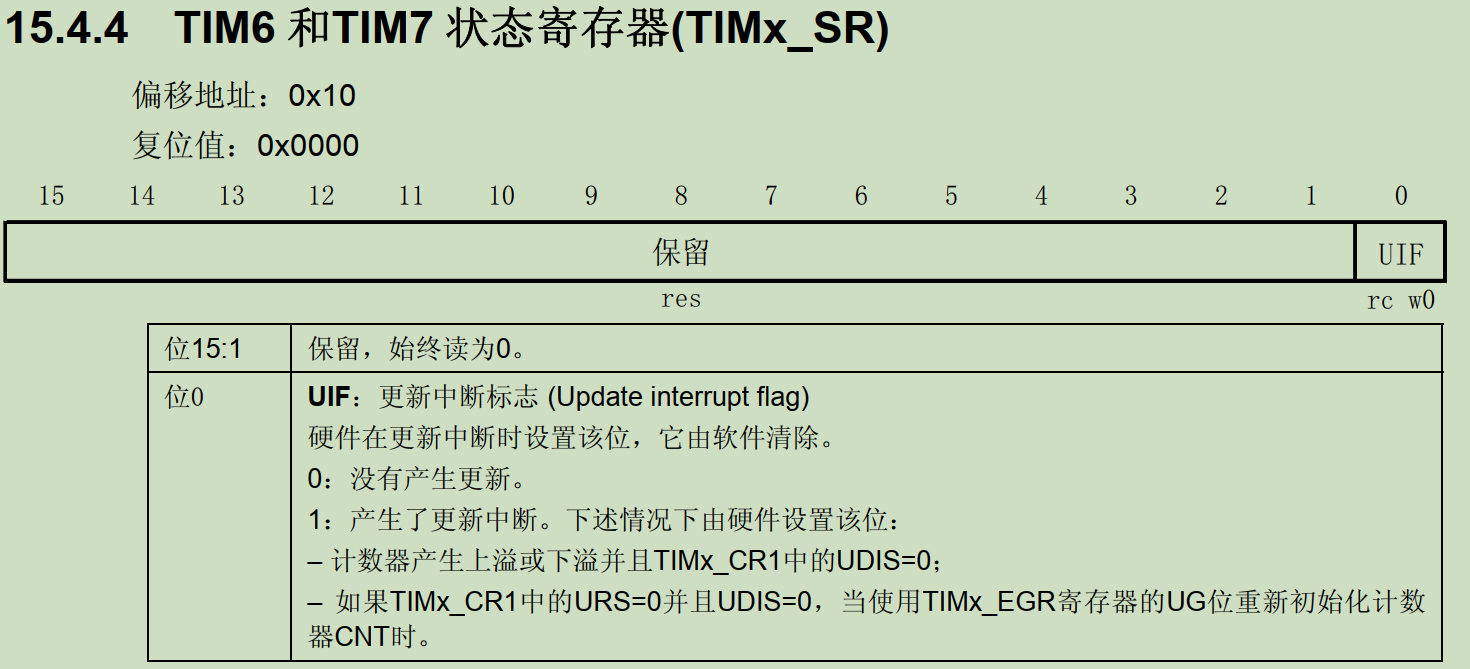

状态寄存器(TIMx_SR)

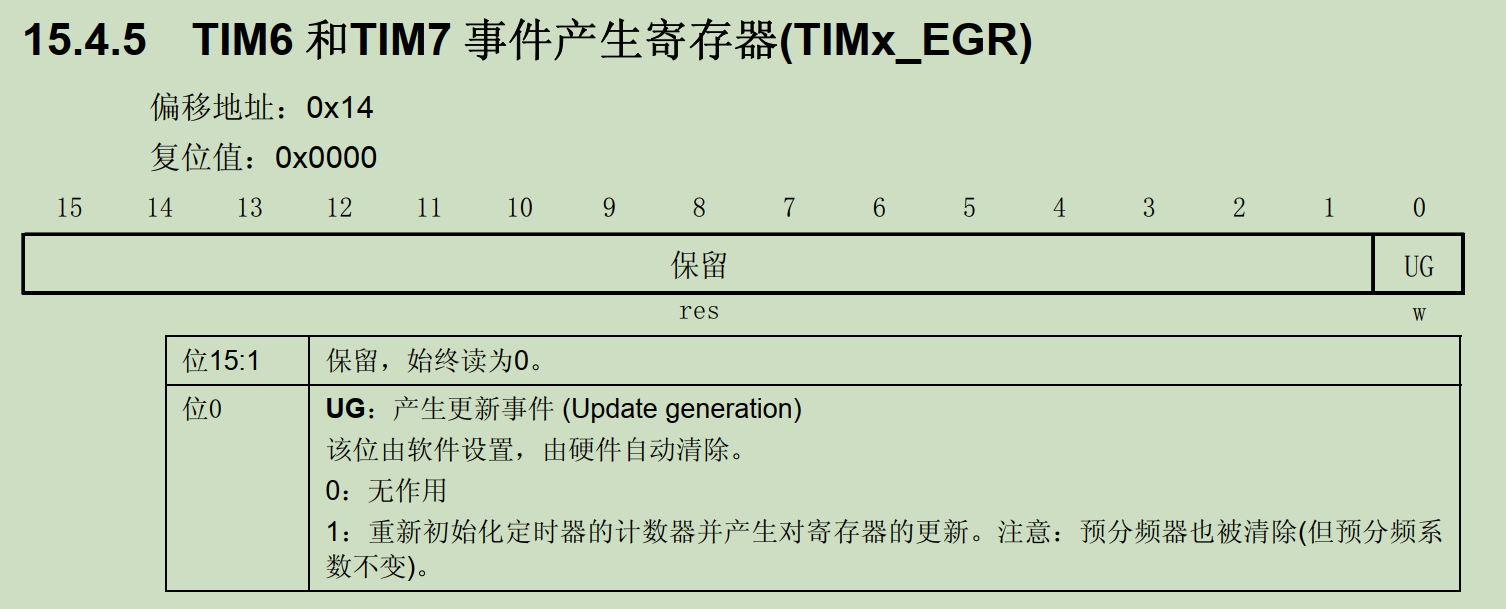

事件产生寄存器(TIMx_EGR)

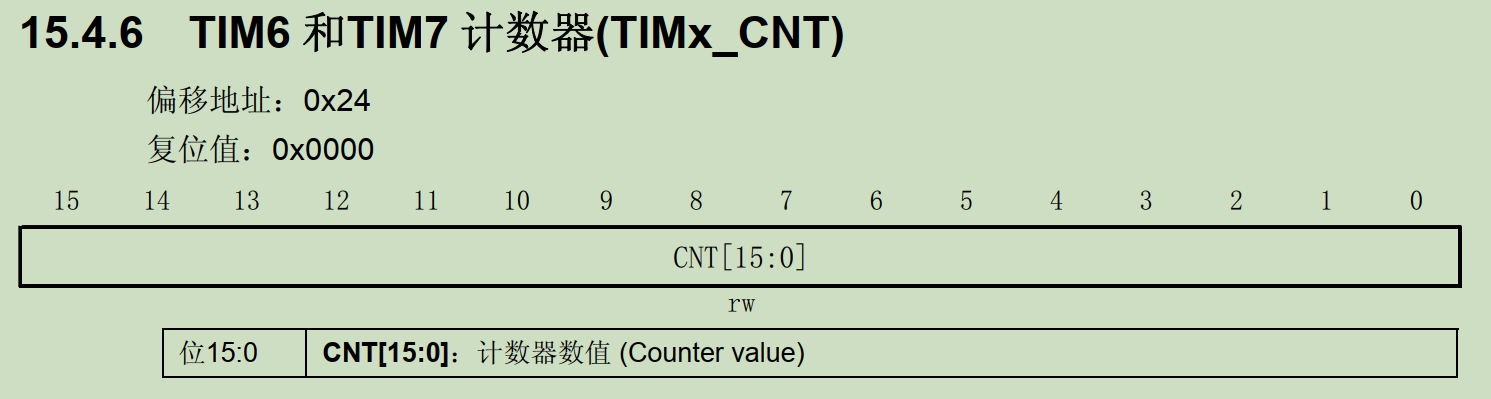

计数器(TIMx_CNT)

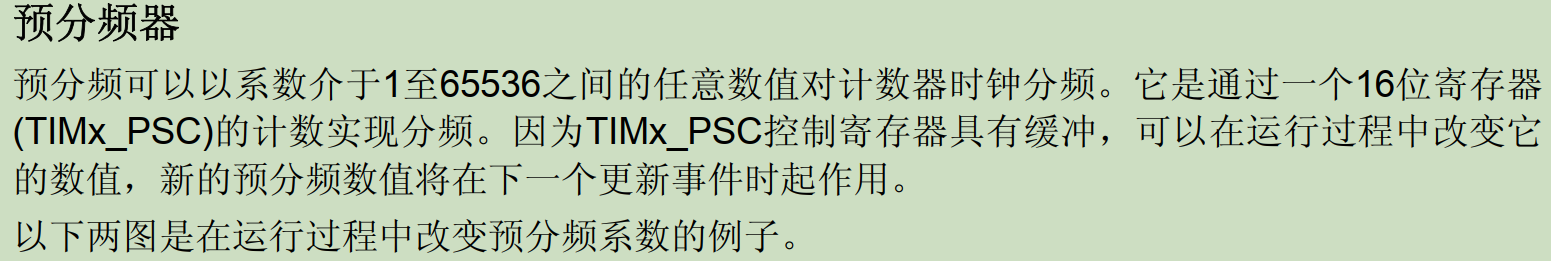

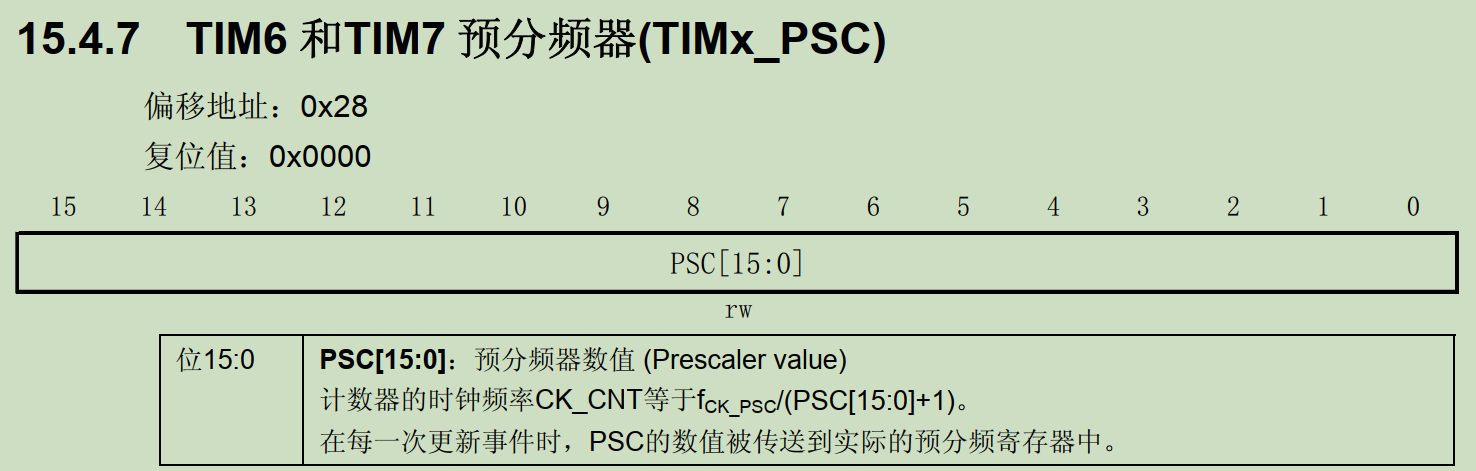

预分频器(TIMx_PSC)

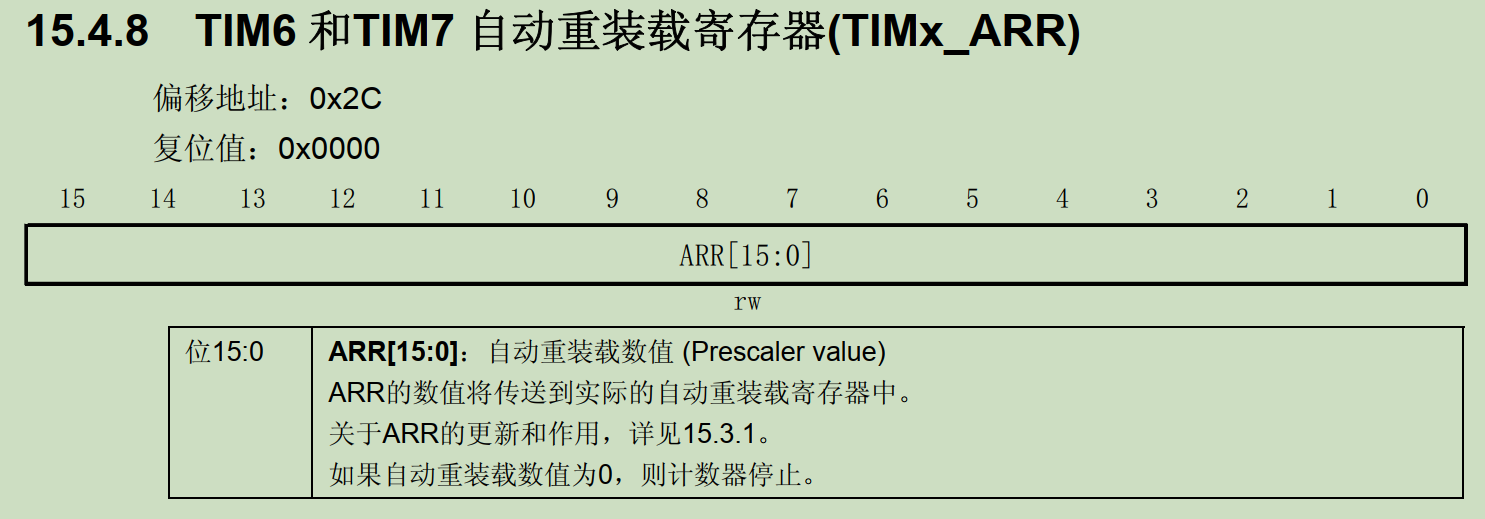

自动重装载寄存器(TIMx_ARR)

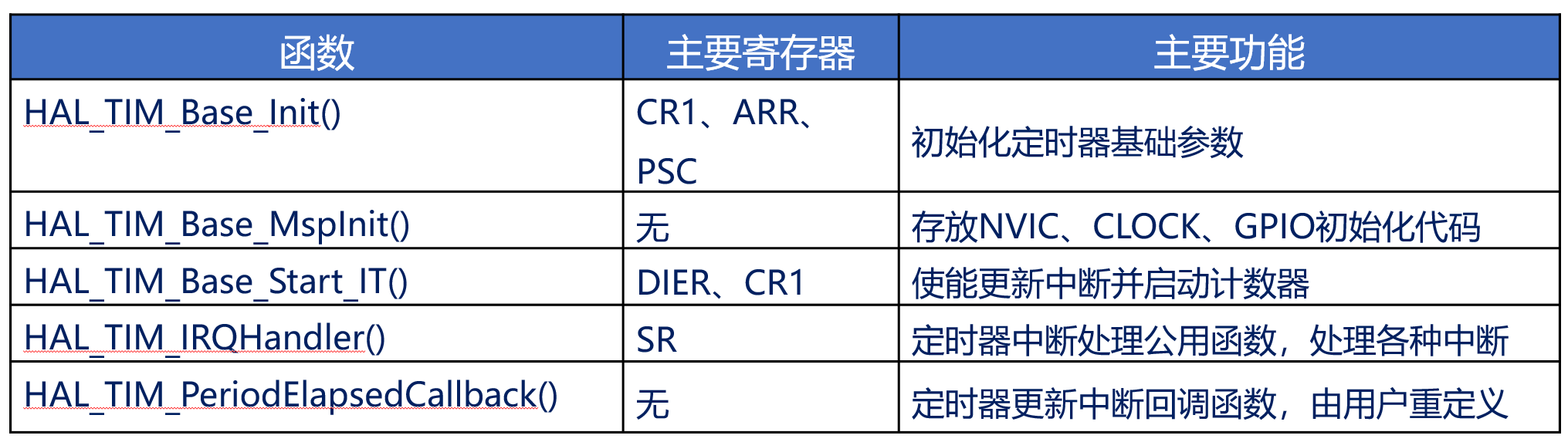

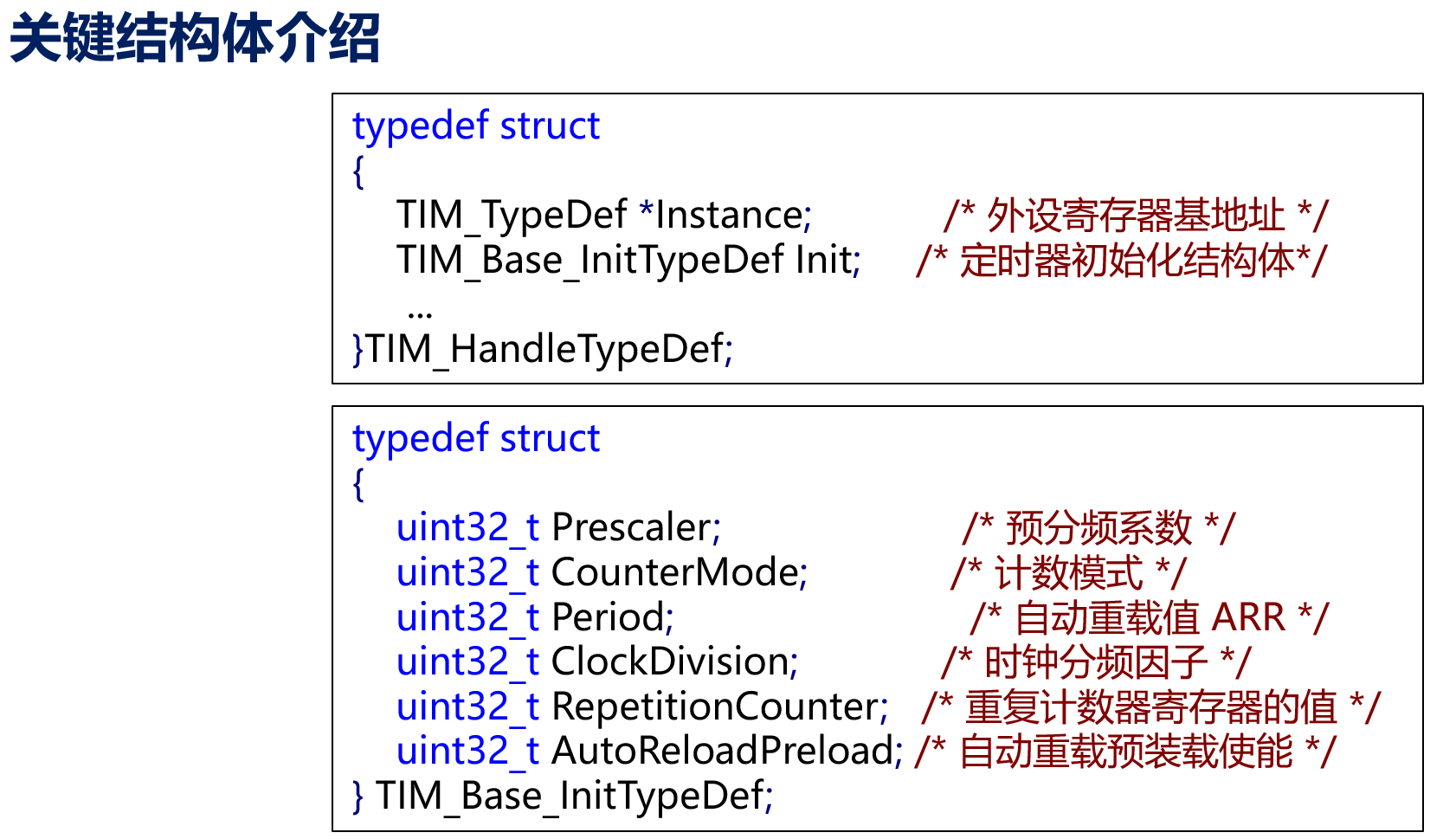

hal库相关函数

示例

定时器中断控制led闪烁

宏定义

1
2
3
4
#define BTIM_TIMX_INT                       TIM6
#define BTIM_TIMX_INT_IRQn                  TIM6_DAC_IRQn
#define BTIM_TIMX_INT_IRQHandler            TIM6_DAC_IRQHandler
#define BTIM_TIMX_INT_CLK_ENABLE()          do{ __HAL_RCC_TIM6_CLK_ENABLE(); }while(0)   /* TIM6 时钟使能 */

全局变量

1
TIM_HandleTypeDef g_timx_handle;  /* 定时器句柄 */

初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
/**
 * @brief       基本定时器TIMX定时中断初始化函数
 * @note
 *              基本定时器的时钟来自APB1,当PPRE1 ≥ 2分频的时候
 *              基本定时器的时钟为APB1时钟的2倍, 而APB1为36M, 所以定时器时钟 = 72Mhz
 *              定时器溢出时间计算方法: Tout = ((arr + 1) * (psc + 1)) / Ft us.
 *              Ft=定时器工作频率,单位:Mhz
 *
 * @param       arr: 自动重装值。
 * @param       psc: 时钟预分频数
 * @retval      无
 */
void btim_timx_int_init(uint16_t arr, uint16_t psc)
{
    g_timx_handle.Instance = BTIM_TIMX_INT;                      /* 通用定时器X */
    g_timx_handle.Init.Prescaler = psc;                          /* 设置预分频系数 */
    g_timx_handle.Init.CounterMode = TIM_COUNTERMODE_UP;         /* 递增计数模式 */
    g_timx_handle.Init.Period = arr;                             /* 自动装载值 */
    HAL_TIM_Base_Init(&g_timx_handle);

    HAL_TIM_Base_Start_IT(&g_timx_handle);    /* 使能定时器x及其更新中断 */
}

/**
 * @brief       定时器底层驱动，开启时钟，设置中断优先级
                此函数会被HAL_TIM_Base_Init()函数调用
 * @param       htim:定时器句柄
 * @retval      无
 */
void HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == BTIM_TIMX_INT)
    {
        BTIM_TIMX_INT_CLK_ENABLE();                     /* 使能TIM时钟 */
        HAL_NVIC_SetPriority(BTIM_TIMX_INT_IRQn, 1, 3); /* 抢占1，子优先级3，组2 */
        HAL_NVIC_EnableIRQ(BTIM_TIMX_INT_IRQn);         /* 开启ITM3中断 */
    }
}

中断服务函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/**
 * @brief       定时器TIMX中断服务函数
 * @param       无
 * @retval      无
 */
void BTIM_TIMX_INT_IRQHandler(void)
{
    HAL_TIM_IRQHandler(&g_timx_handle); /* 定时器中断公共处理函数 */
}

/**
 * @brief       定时器更新中断回调函数
 * @param       htim:定时器句柄
 * @retval      无
 */
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == BTIM_TIMX_INT)
    {
        LED1_TOGGLE(); /* LED1反转 */
    }
}

主函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
int main(void)
{
    HAL_Init();                             /* 初始化HAL库 */
    sys_stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */
    delay_init(72);                         /* 延时初始化 */
    led_init();                             /* 初始化LED */
    btim_timx_int_init(5000 - 1, 7200 - 1); /* 10Khz的计数频率，计数5K次为500ms */

    while (1)
    {
        LED0_TOGGLE();
        delay_ms(200);
    }
}
