ST MCU 最新选型手册_2022.pdf：下载

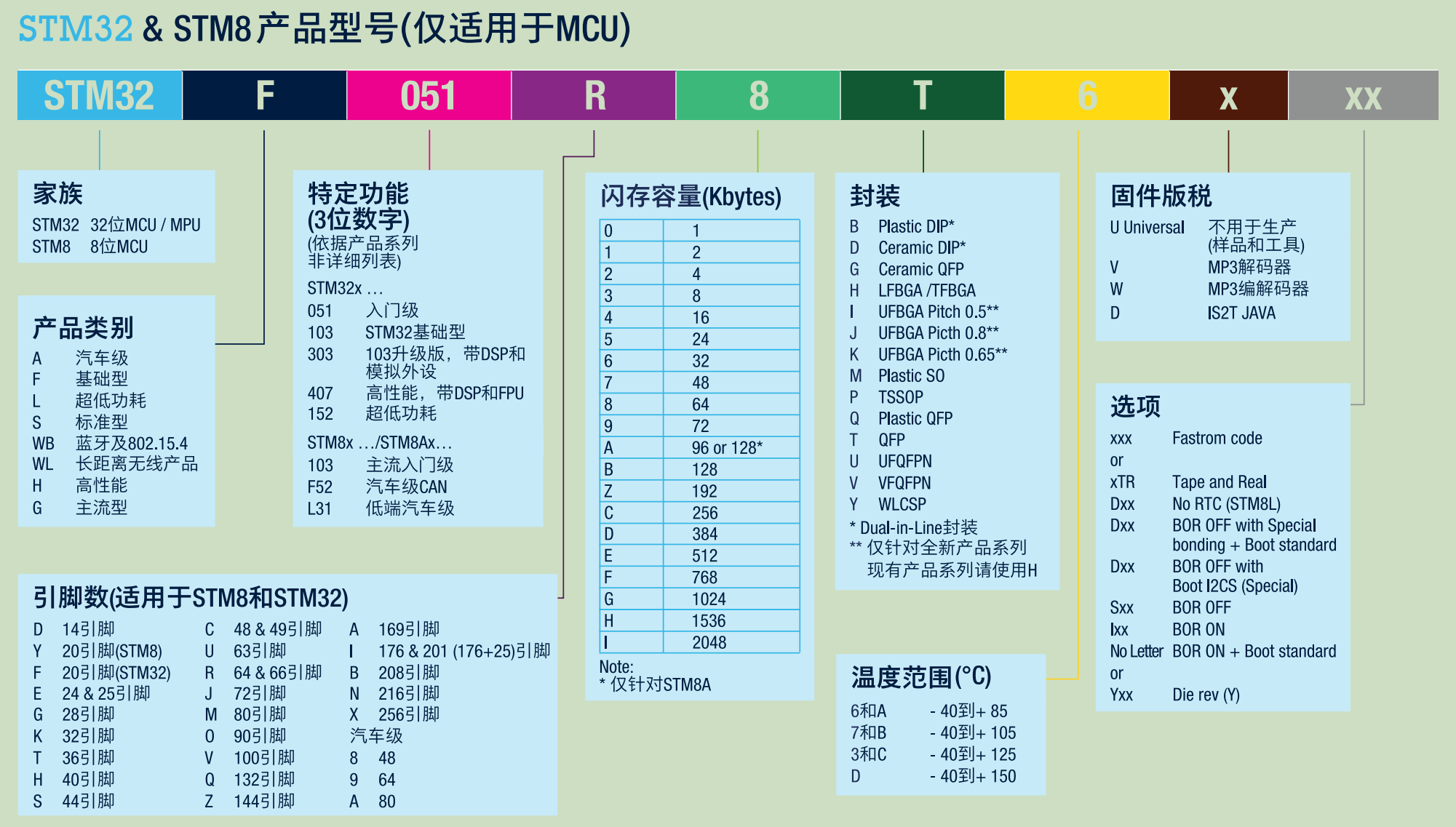

产品型号

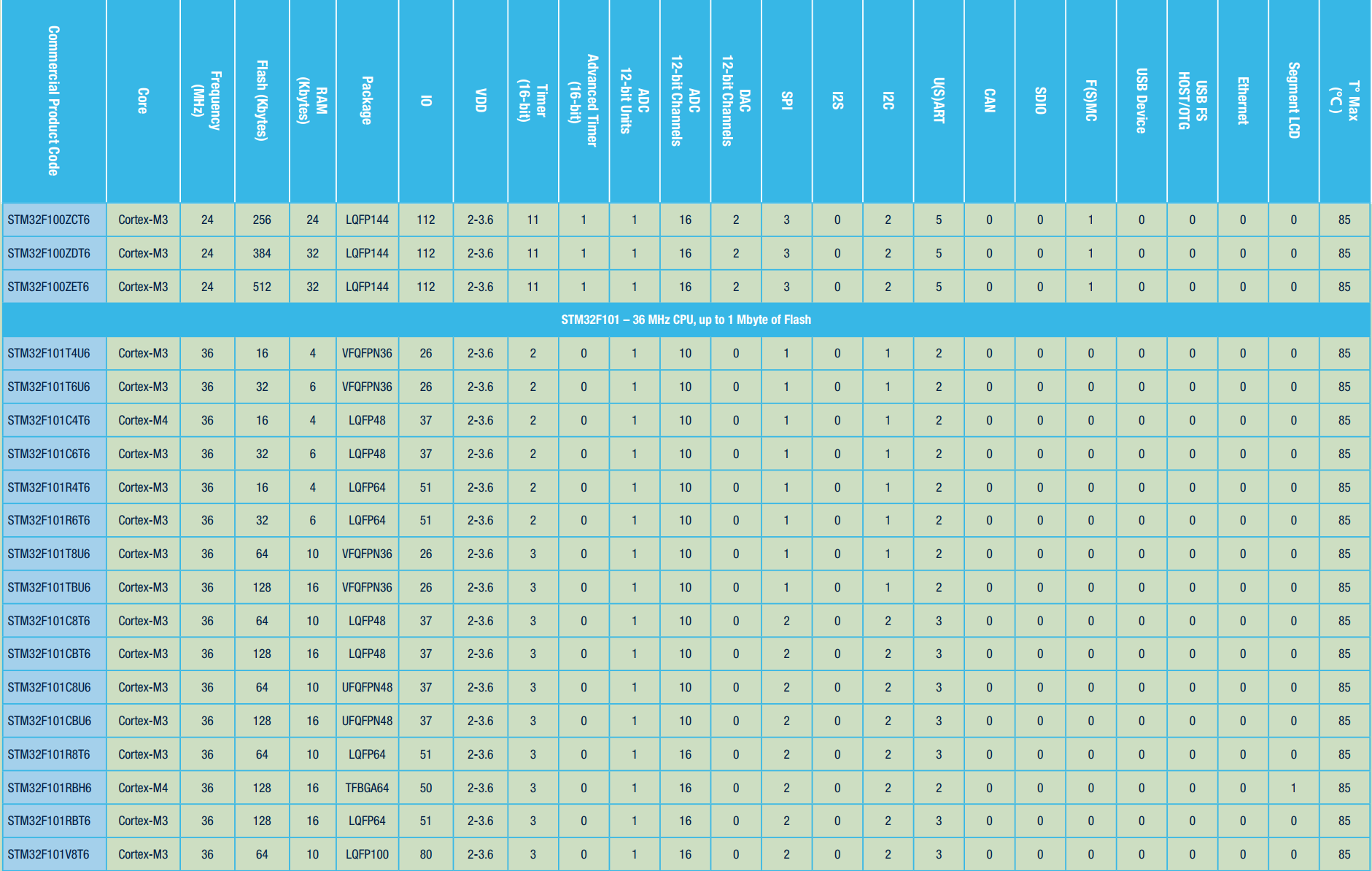

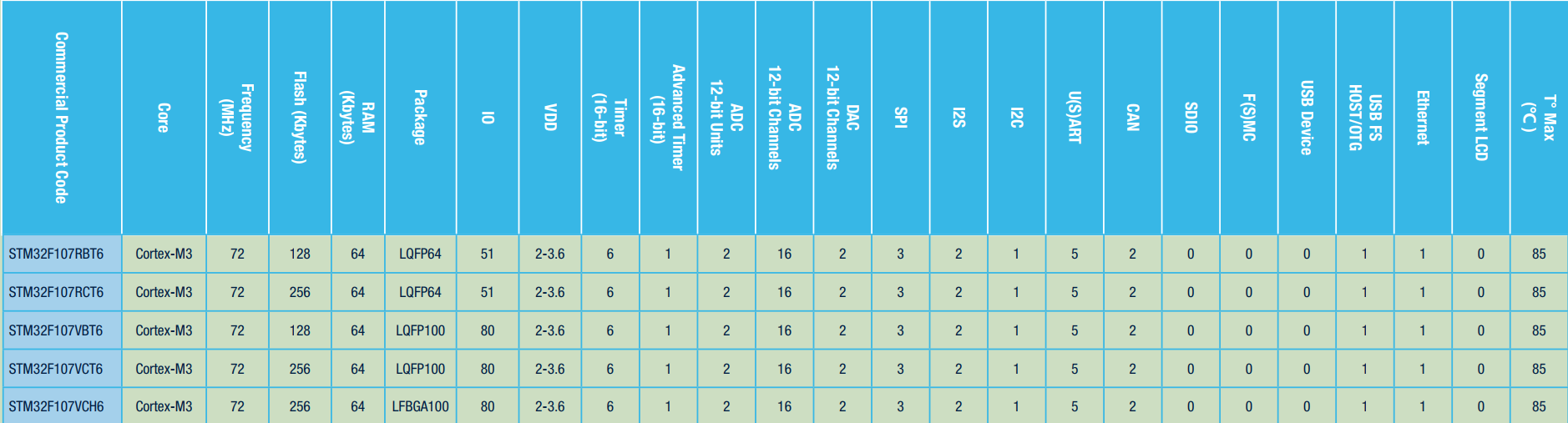

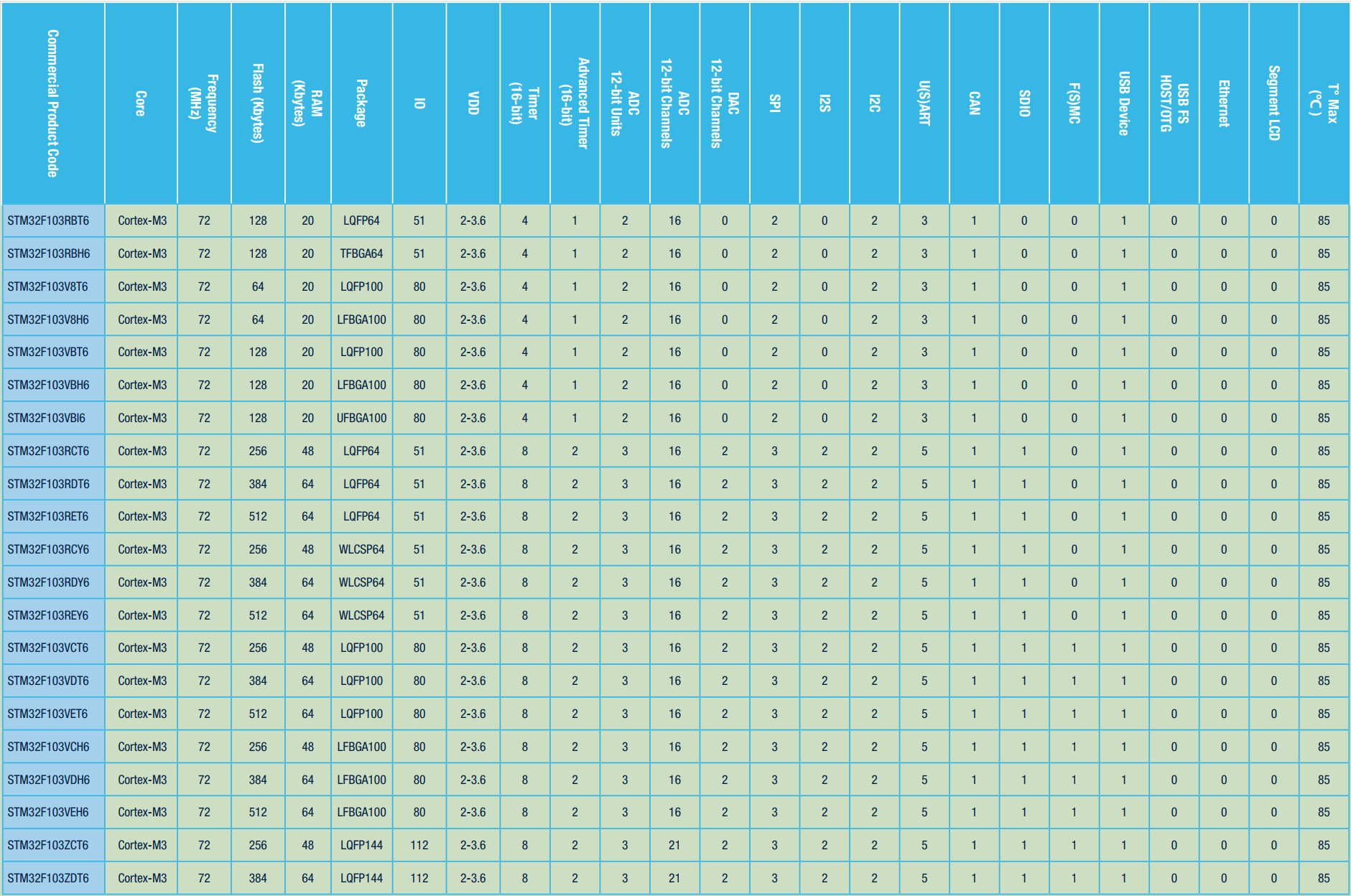

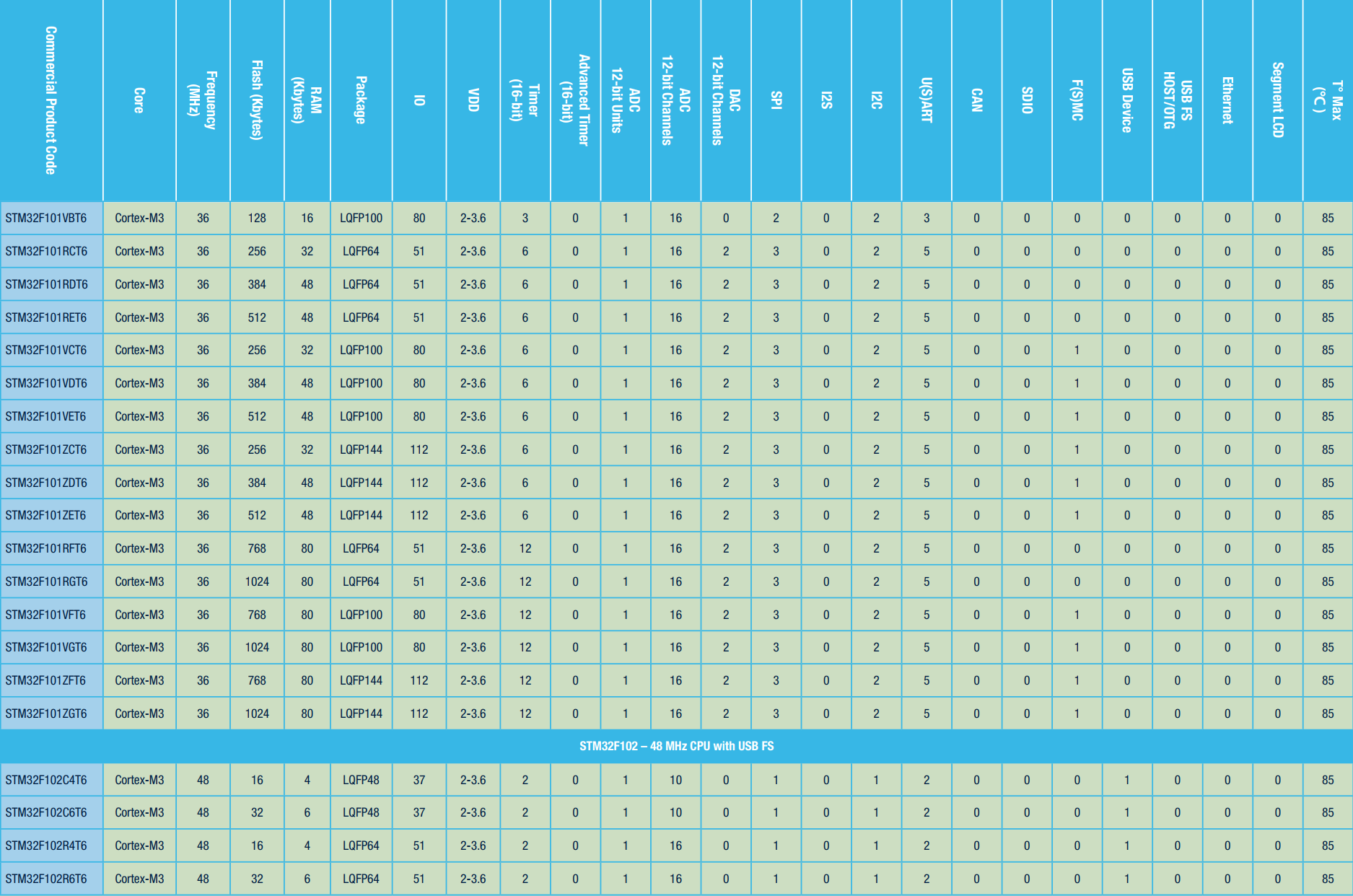

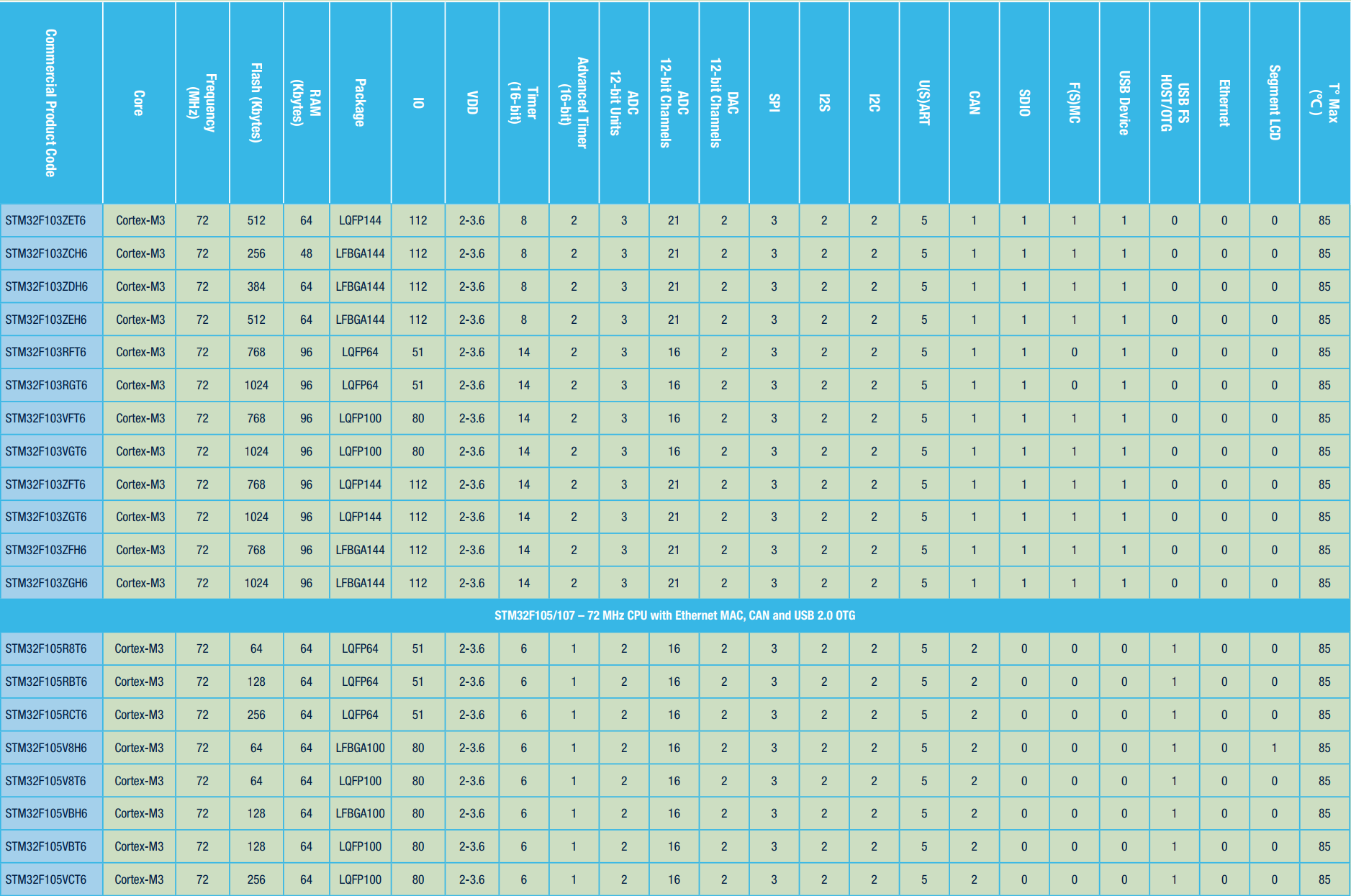

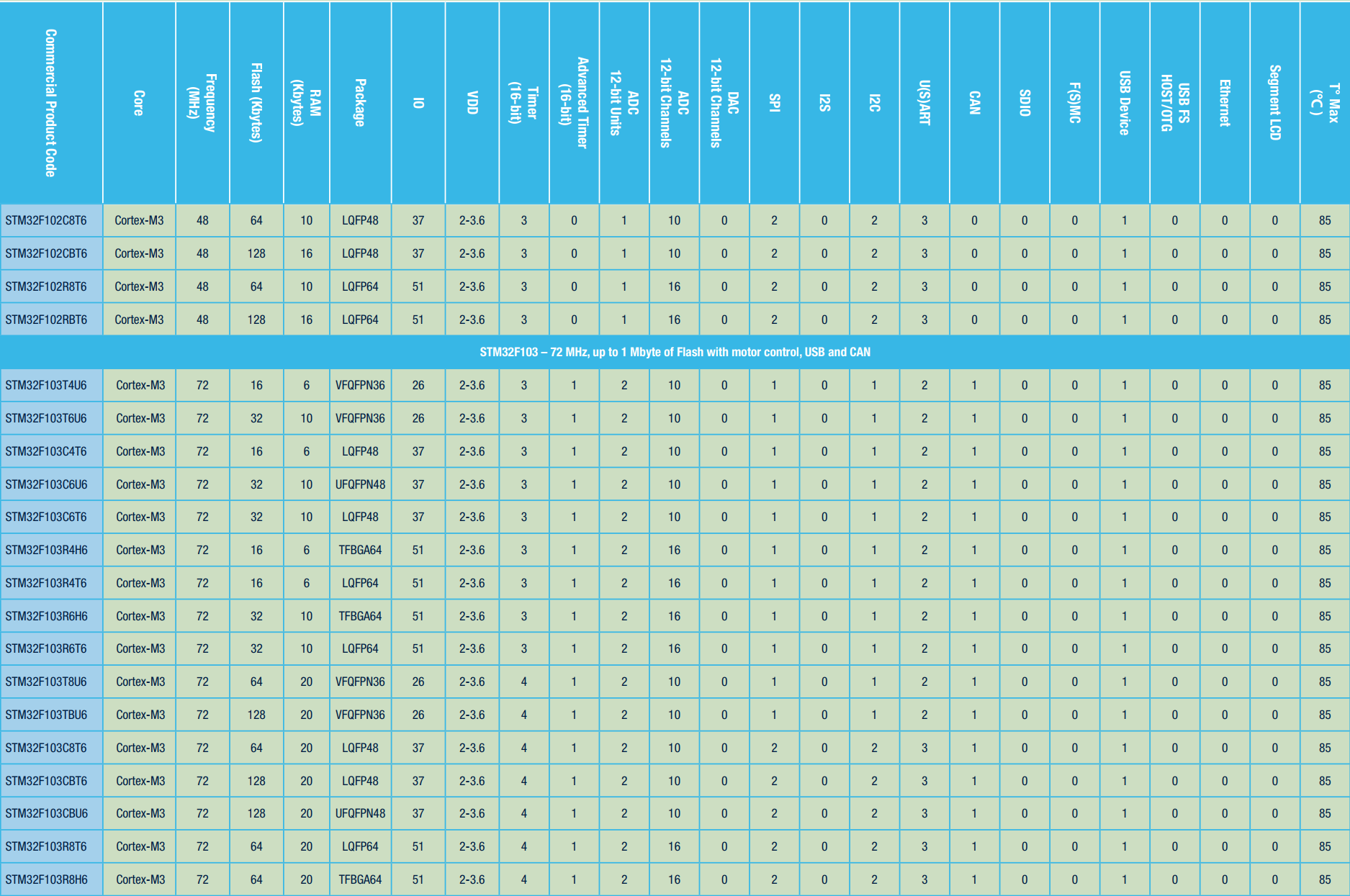

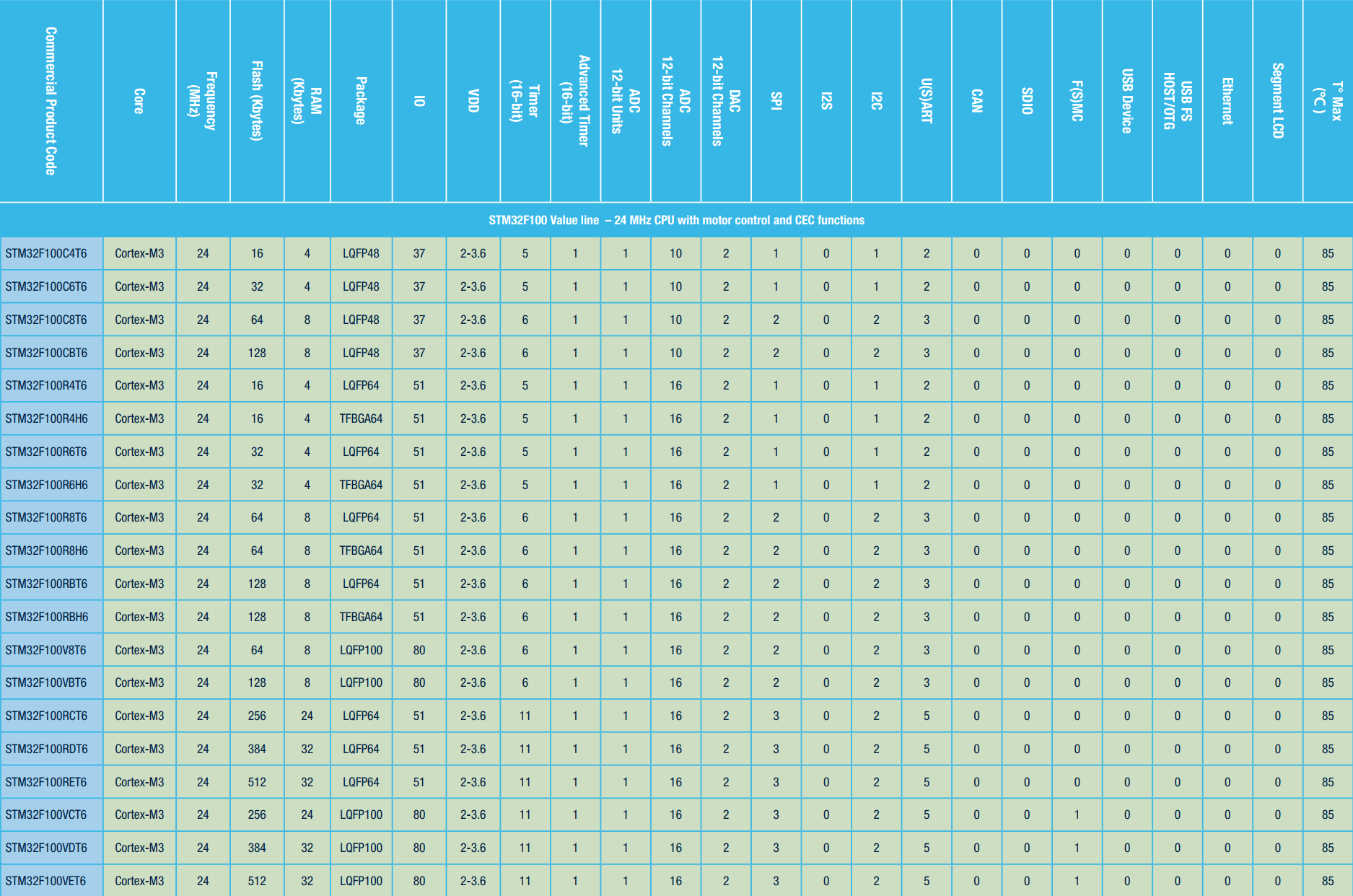

f1系列
文章作者: shaplus
版权声明: 本博客所有文章除特别声明外，均采用 CC BY-NC-SA 4.0 许可协议。转载请注明来源 shaplus's blog！
